五轴数控加工中心配套工作站整体设计

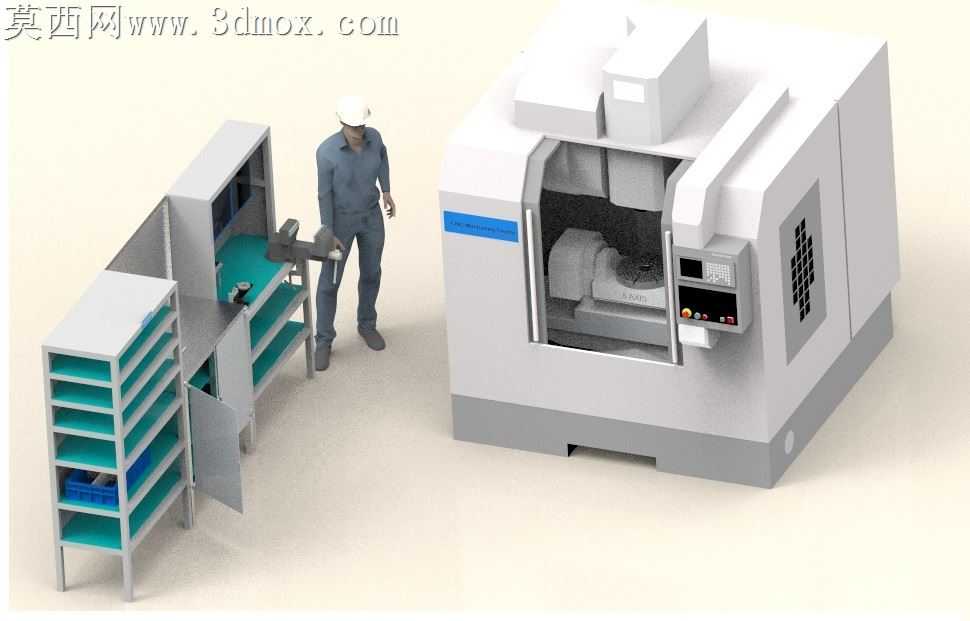

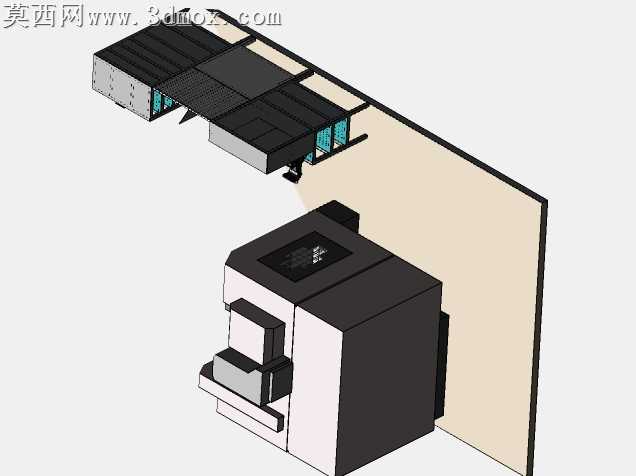

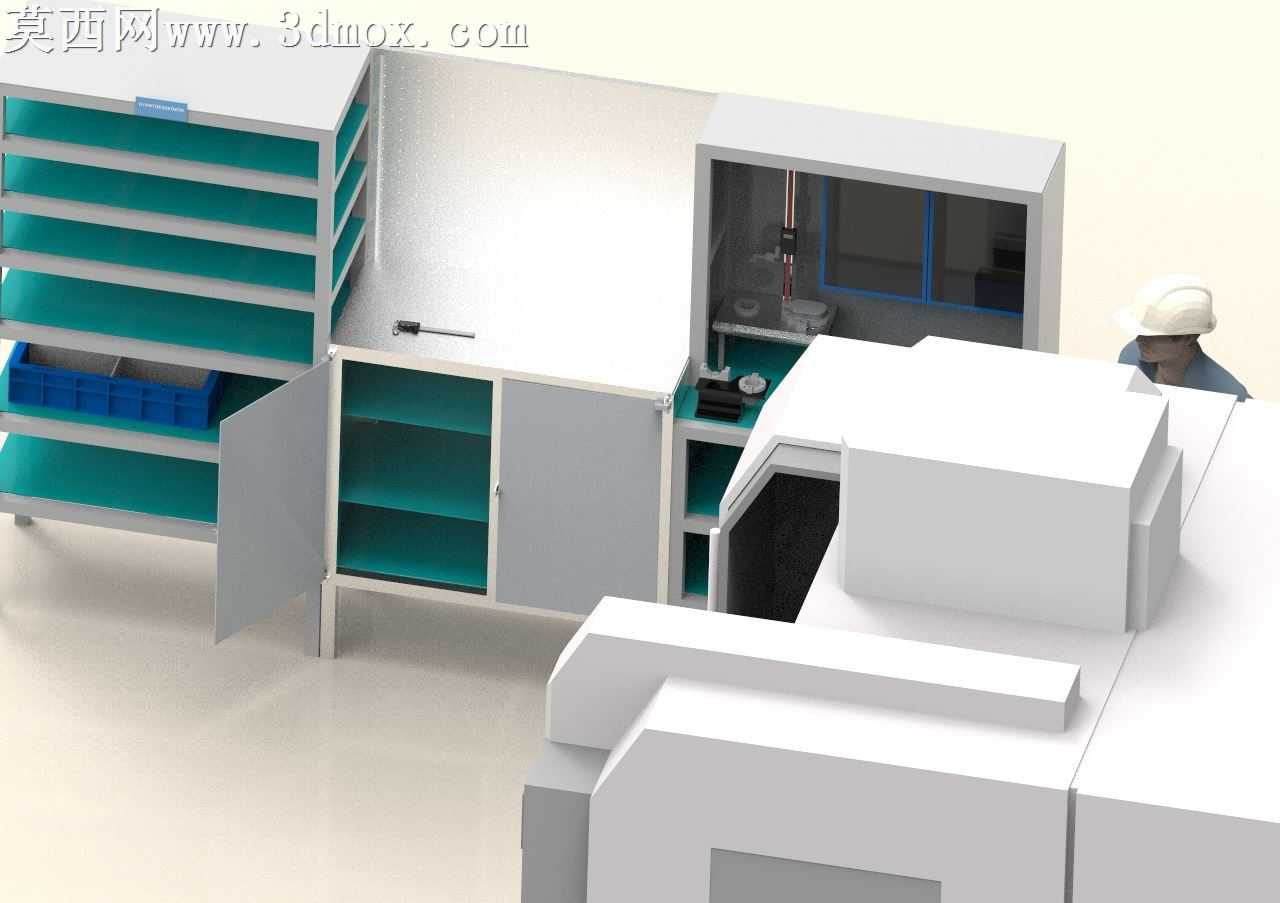

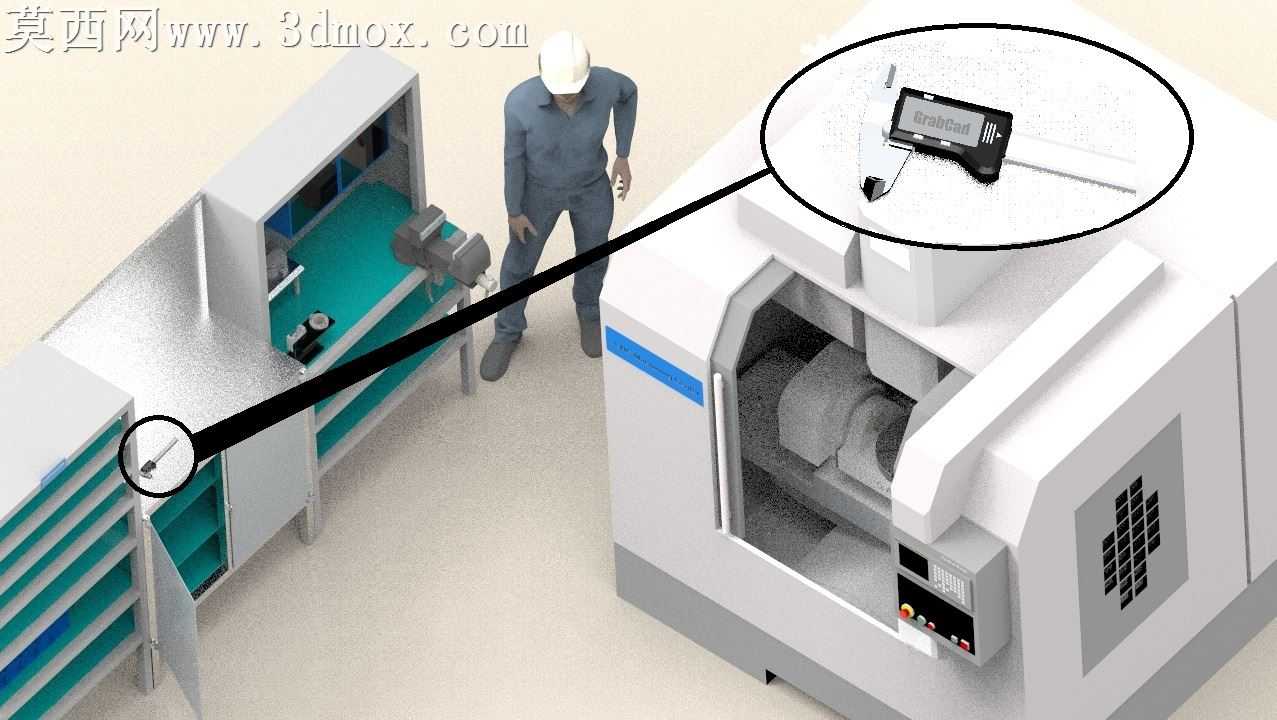

本套三维设计作品围绕五轴数控加工场景打造完整工作站布局，建模阶段采用自顶向下的设计逻辑，先完成整体工位的空间动线规划，再逐一细化各组成部件的结构细节。核心加工设备为立式五轴加工中心，建模时精准还原了机床的外防护结构、操作面板布局、双轴转台加工舱结构，钣金外罩采用哑光灰白金属材质搭配蓝色标识条做细节区分，操作面板的按键、显示屏、状态指示灯均做了等比例还原，加工舱内部的主轴结构、刀库接口、防护门滑轨都做了结构层面的建模还原，没有省略功能性结构细节。配套的工位置物架采用金属方管焊接框架结构，分层设计了不同高度的储物格，层板采用青绿色防静电工作台面材质，部分格位预留了工具挂装、零件盒摆放的空间，置物架的柜门合页、拉手、脚轮结构都做了精细化建模，还原了车间实际工位的使用细节。场景中搭配的操作人员模型用于直观呈现工位的人体工程学尺度，验证操作距离、设备高度、置物架取放范围的合理性，避免实际布局时出现操作动线过长、取料不便的问题。渲染阶段采用工作室级均匀打光方案，弱化生硬阴影，清晰呈现各部件的材质质感：机床钣金的哑光金属质感、置物架层板的防滑防静电材质、地面的环氧地坪质感都通过材质参数调整做了真实还原，没有过度夸张的特效表现，重点突出结构本身的合理性。设计过程中充分融入精益生产的布局思路，将加工设备、工具存储、待加工件暂存、操作站位做了紧凑排布，减少操作人员的无效移动距离，预留了足够的工件上下料空间、设备维护开门空间，同时兼顾了车间现场的整洁性需求，置物架的分层设计可以实现工具、量具、待加工零件、成品件的分类存放，避免工位杂乱带来的效率损耗。整套模型的结构比例严格参照工业现场的实际设备尺寸做缩放，各部件之间的装配关系准确，没有出现结构穿模、比例失调的问题，既可以作为车间工位布局规划的参考方案，也可以用于加工场景的可视化演示、职业教学的场景素材使用，完整呈现了现代化数控加工工位的标准化设计思路。
