HD型弧形钢筋折弯加工设备三维设计

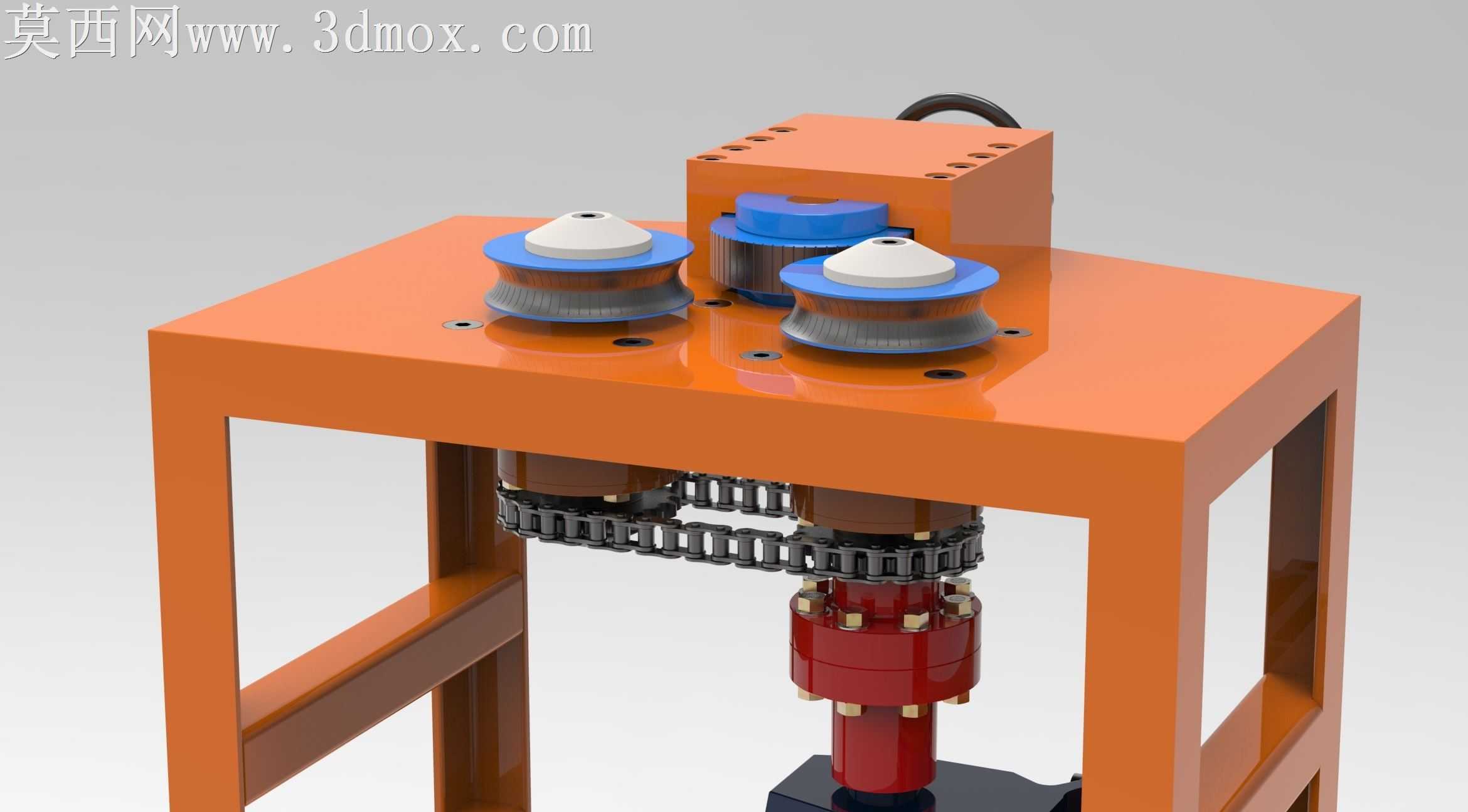

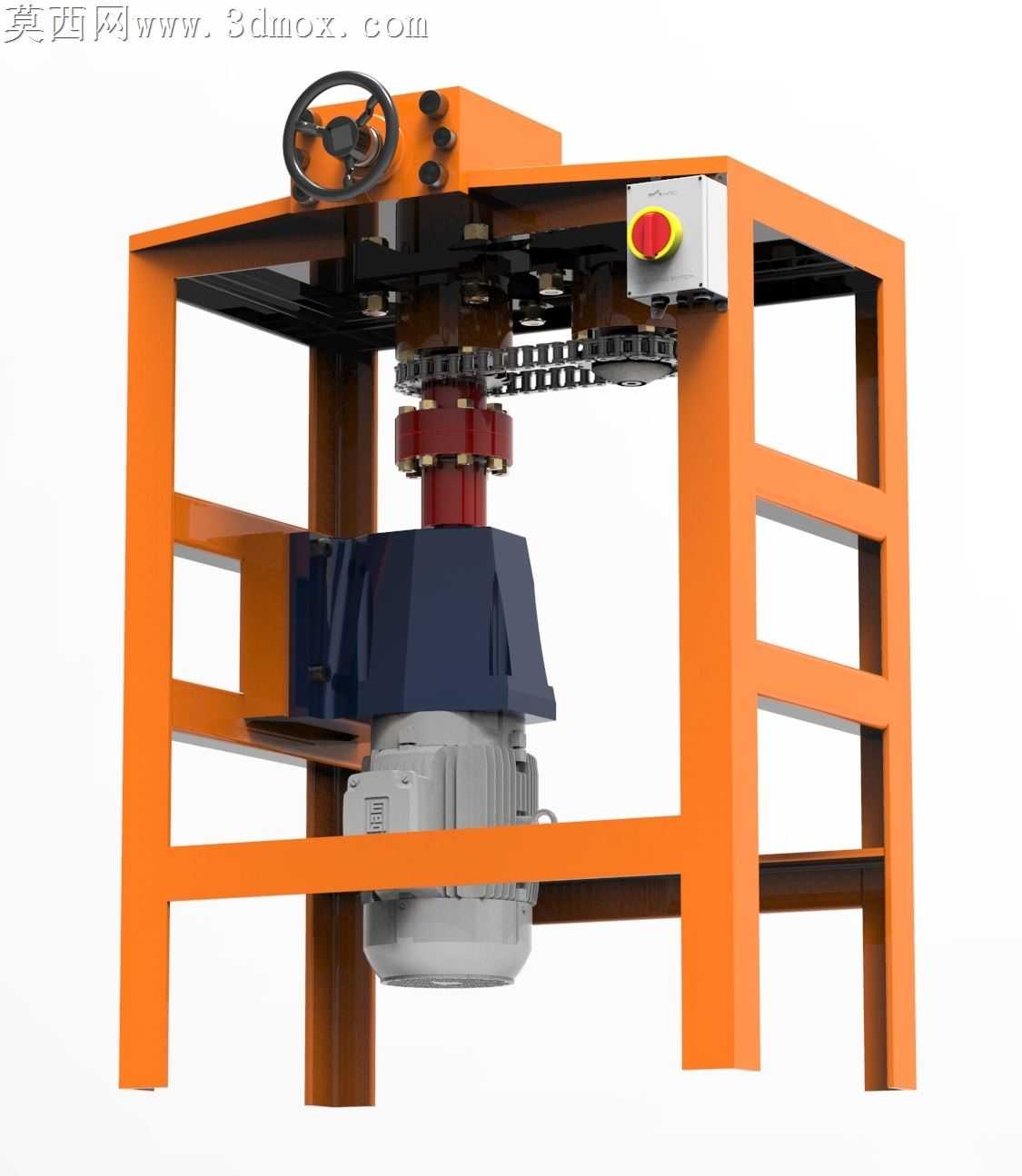

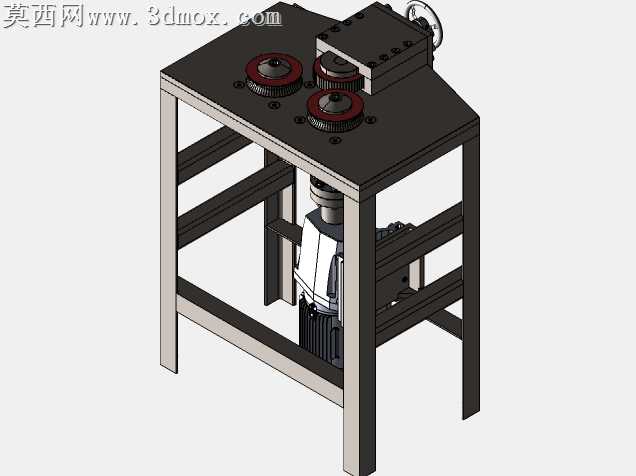

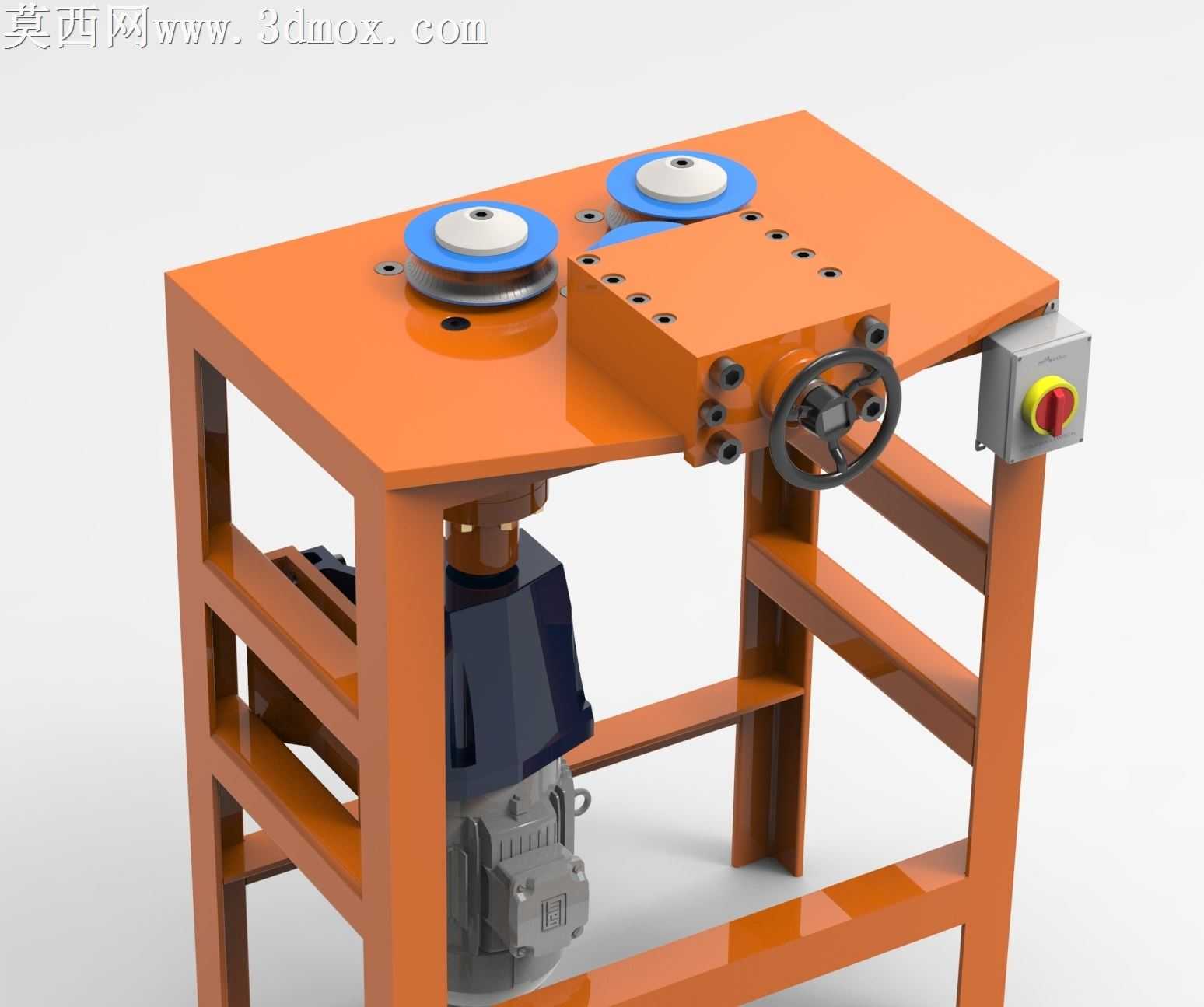

本作品为HD弧形折弯机的三维数字化设计模型，建模过程严格遵循工业设备实际生产制造的尺寸规范与功能逻辑，完整还原了设备的整机结构与各功能模块的装配关系。建模阶段采用自底向上的装配设计思路，首先完成各个独立零部件的参数化建模，对机架框架、折弯工作辊轮、进给调节机构、驱动动力单元、操作控制组件等部分分别进行精准的尺寸定义，确保各部件间的装配公差符合机械设计标准，不存在干涉错位问题。渲染阶段采用工业产品写实渲染方案，为不同功能部件匹配对应真实材质：机架主体采用橙色工业烤漆金属材质，还原设备出厂时的漆面质感，表面设置细微的颗粒粗糙度模拟真实喷涂效果；工作台面设置轻微的使用磨损质感，贴近车间实际使用场景；驱动电机部分采用铸铁哑光金属材质搭配散热鳍片的细节纹理，还原电机壳体的铸造质感；操作手轮采用黑色酚醛树脂材质搭配金属镶边，急停按钮采用醒目的红黄色塑料材质，清晰区分操作控件的视觉属性；辊轮部分采用蓝色耐磨尼龙材质搭配白色端面盖板，还原工作部件的耐磨属性。结构设计上，该设备采用立式框架机架结构，底部预留电机安装空间，通过传动结构将动力传递至工作台面的折弯辊组，侧面设置手轮调节机构用于调整折弯成型的弧度参数，机架侧面集成急停控制盒保障操作安全，双辊轮的工作布局可适配不同直径的型材弯弧作业，整体结构紧凑稳定，符合型材折弯加工的受力需求。设计过程中充分考虑了设备的实际使用场景，机架采用方管焊接框架结构，保证整机承重能力与运行稳定性，各传动部位预留合理的安装间隙，调节机构的行程范围覆盖常规弧形折弯的加工需求，控制组件的安装位置符合人体工程学操作习惯，既还原了真实设备的功能逻辑，也通过三维建模完整呈现了设备的外观细节与内部装配关系，可用于设备结构展示、加工原理演示、虚拟装配验证等场景。
