小型桌面级数控雕刻机铝结构设计

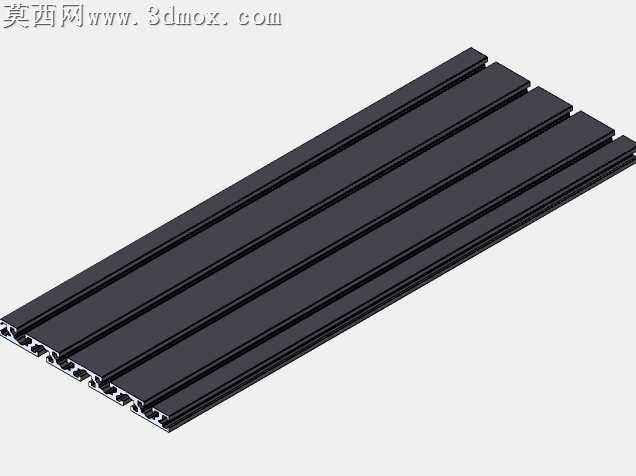

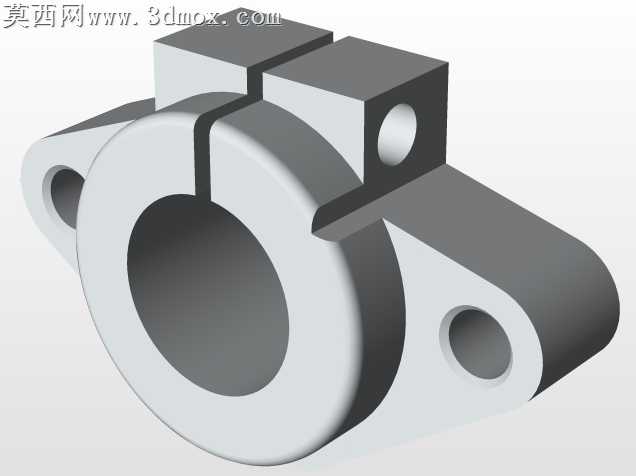

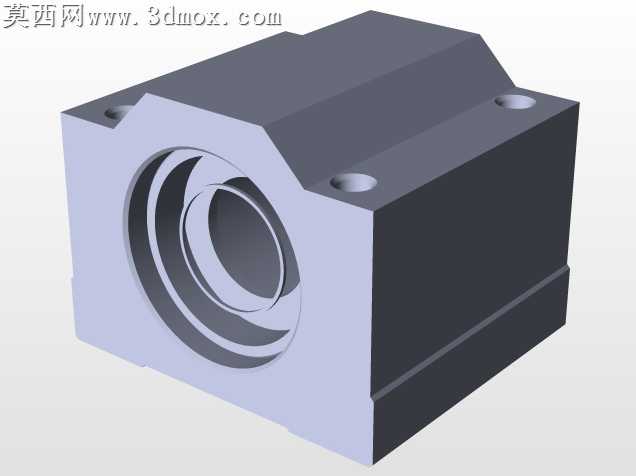

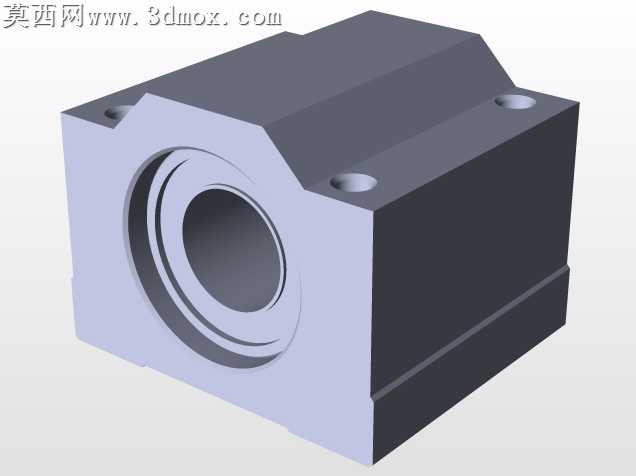

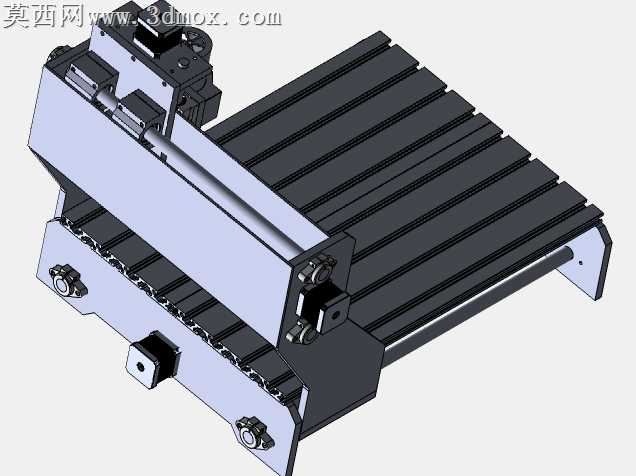

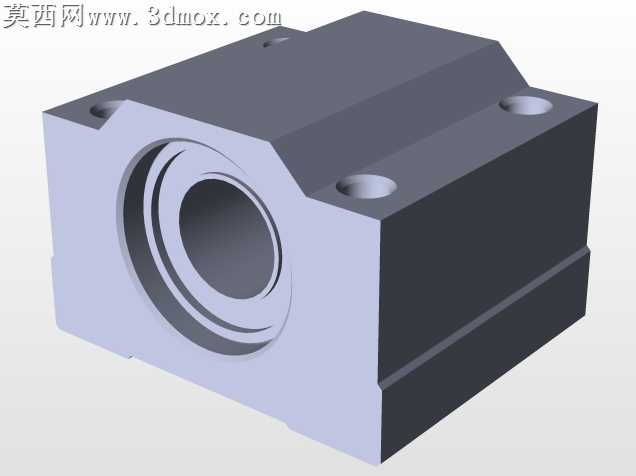

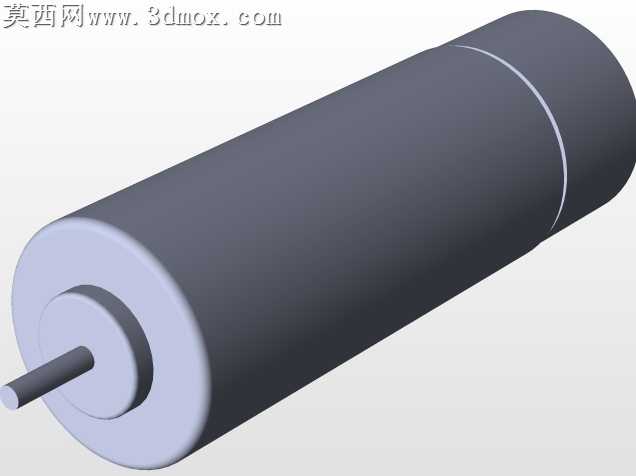

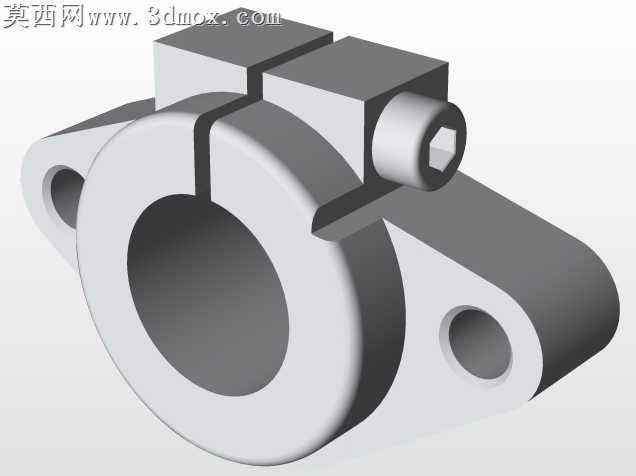

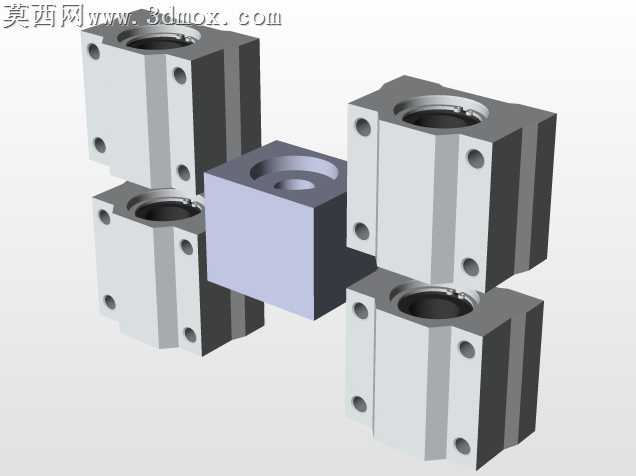

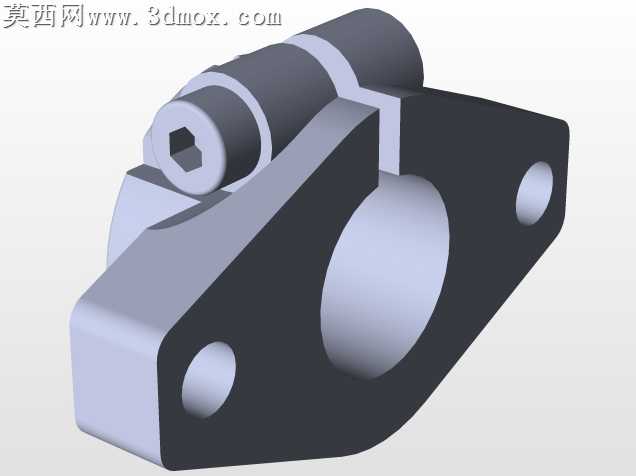

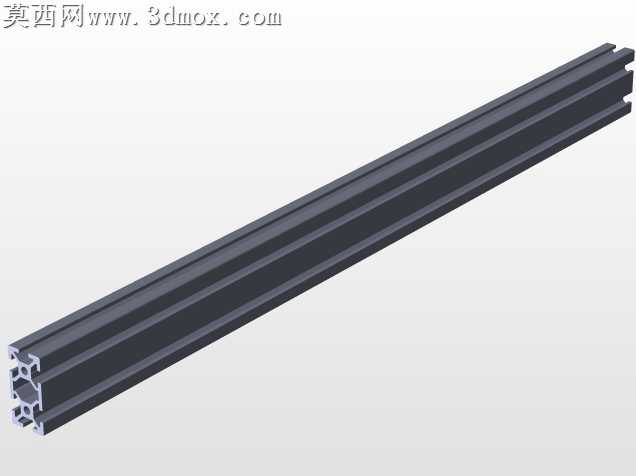

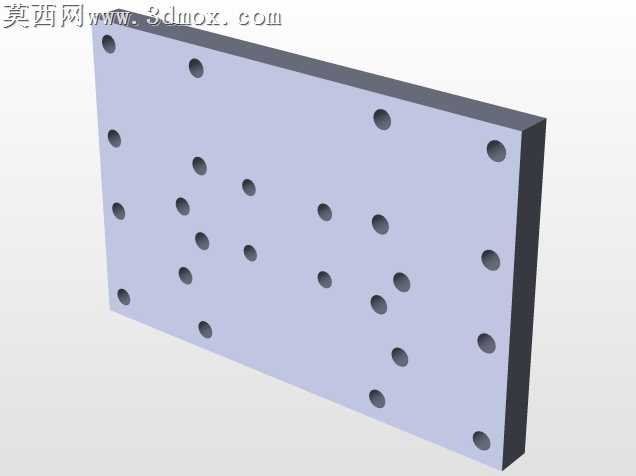

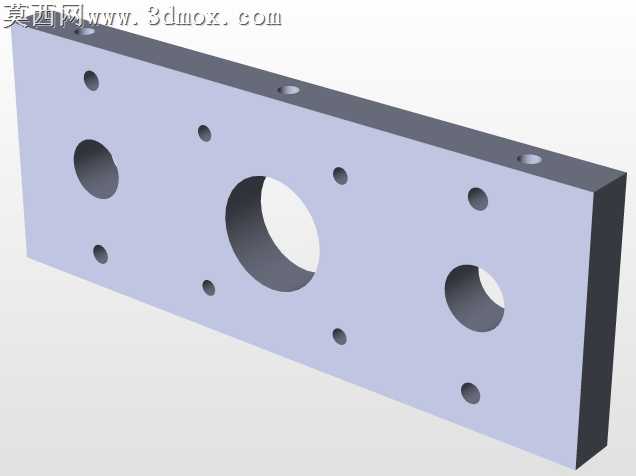

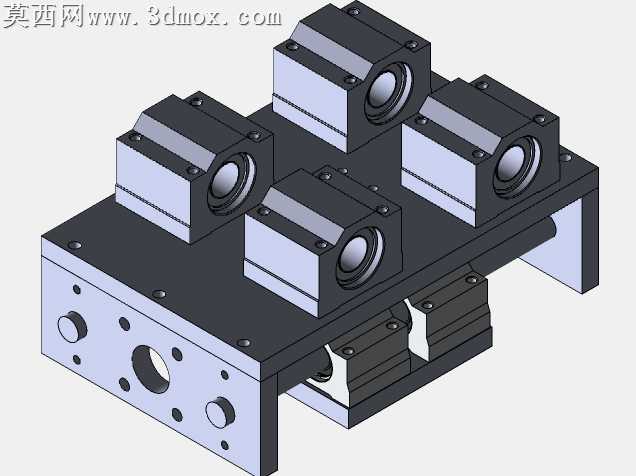

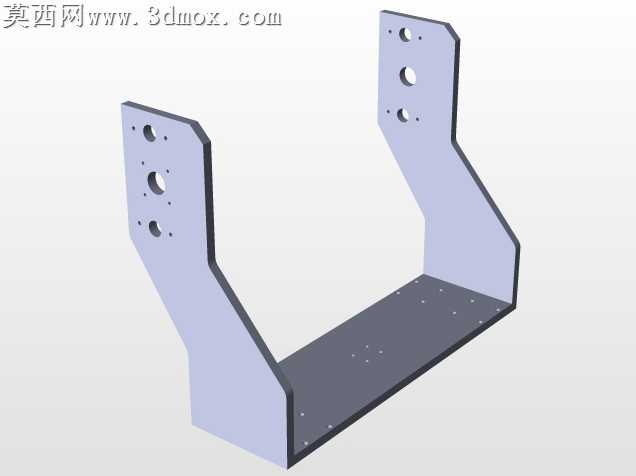

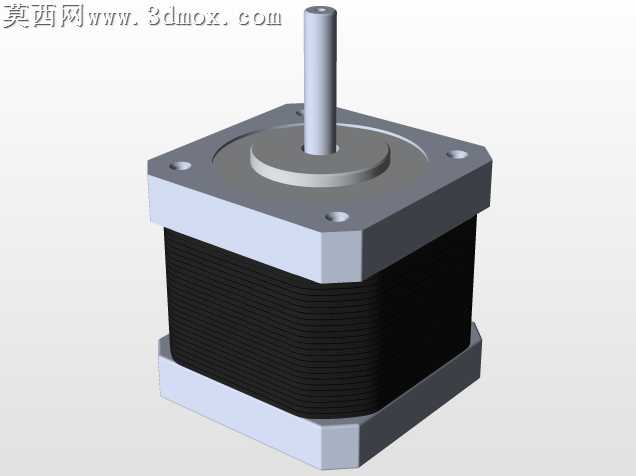

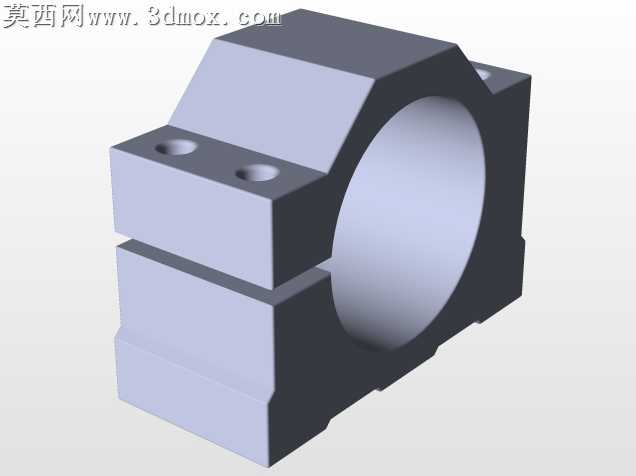

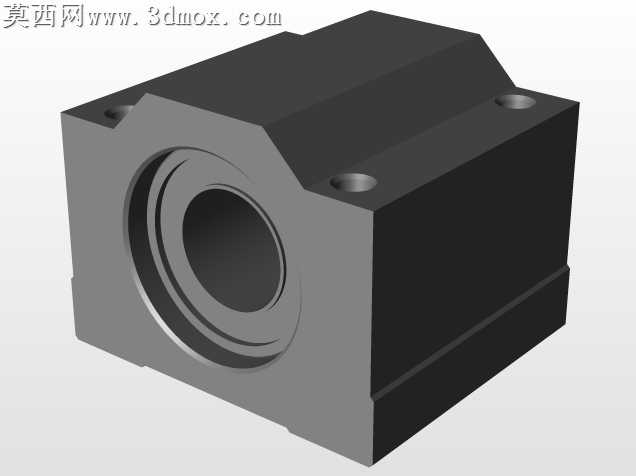

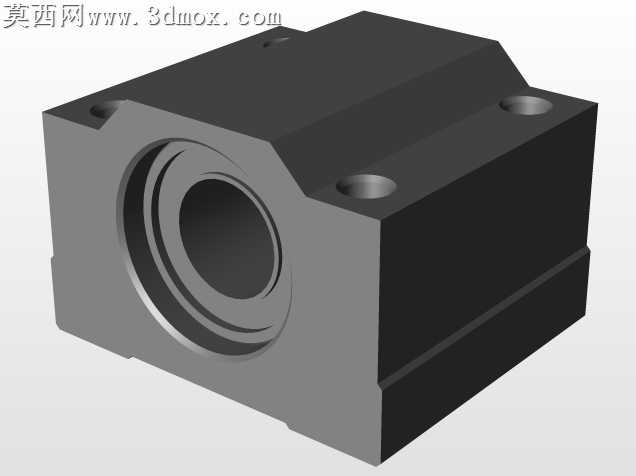

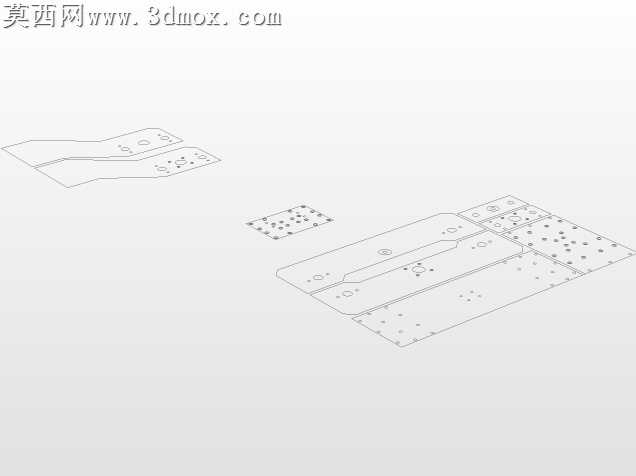

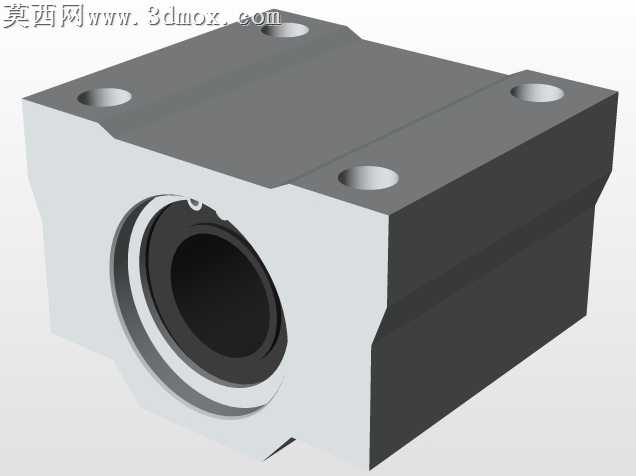

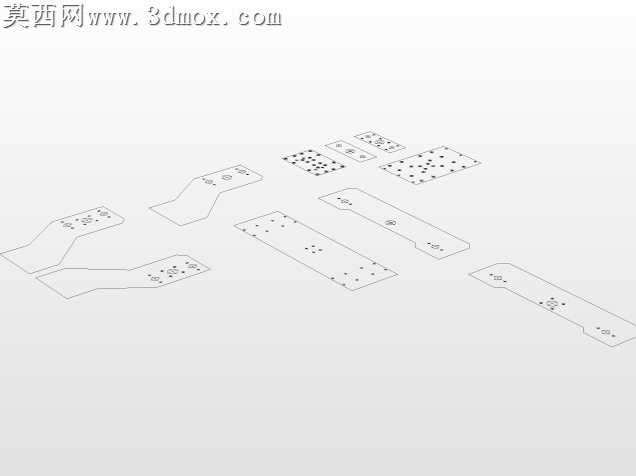

本作品为小型桌面级数控加工设备的三维建模设计，整体采用铝合金作为主体结构材质，在三维建模过程中严格遵循机械装配的公差配合要求，对每一个零部件的安装位、连接孔位、运动行程都做了精准的参数化设定。建模阶段先从整体框架的基准搭建开始，确定X、Y、Z三个运动轴的行程范围，其中Y轴采用长条形铝型材工作台作为加工承载面，工作台表面设置等距排布的T型槽结构，用于加工过程中工件的装夹固定，槽位的间距、深度都按照通用小型数控设备的装夹标准做了适配。X轴的横向移动模组搭载在两侧的立式支撑板上，Z轴的主轴安装滑台通过直线导轨与X轴滑座连接，传动部分采用同步带加滚珠丝杠的组合结构，建模时对同步轮的齿形、丝杠的导程、导轨滑块的安装尺寸都做了1:1的还原，确保虚拟装配下各运动部件不存在干涉问题。材质渲染阶段，对铝合金结构件采用哑光银灰的金属材质，赋予表面细腻的喷砂氧化质感，对传动部件、紧固件采用发黑处理的深色金属材质，区分不同功能的零部件，工作台的铝型材表面还原了挤压成型的细微纹理，同步带采用黑色橡胶材质，还原带体的哑光磨砂质感，电机、限位开关等电气部件采用工程塑料与金属结合的材质表现，让整体渲染效果贴近真实设备的视觉感受。结构设计上充分考虑桌面级设备的轻量化需求，在保证结构刚性的前提下对支撑板、滑座等部件做了减重优化，去除多余的冗余材料，同时预留了电控系统的安装空间，可适配开源数控控制方案，满足小型工件的雕刻、铣削加工需求，各连接部位的紧固件选型、安装顺序都在建模中做了清晰的层级划分，方便后续的加工制造与装配调试。
