FDM打印机回缩校准测试工装

　　日常做FDM工艺调试的时候，回缩参数一直是影响打印件表面质量的核心变量，很多新手甚至有几年经验的从业者，往往会直接照搬网上的通用参数，忽略了不同耗材、不同喉管结构、不同送料机构的实际差异，最后打出来的零件要么出现拉丝飞丝，要么因为回缩量过大导致进料不足产生缺料断层，这时候就需要一个标准化的测试件来完成参数校准，而不是靠一次次打实际产品来试错，浪费耗材和时间。这个测试件的设计完全围绕FDM打印的回缩失效场景来布局，没有多余的装饰结构，所有特征都是为了暴露参数问题而设置。

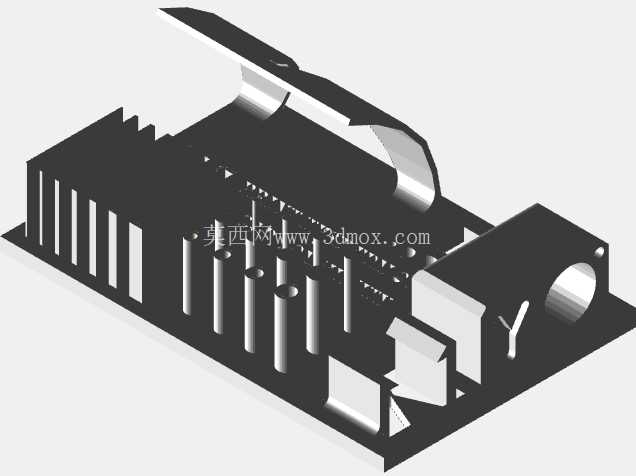

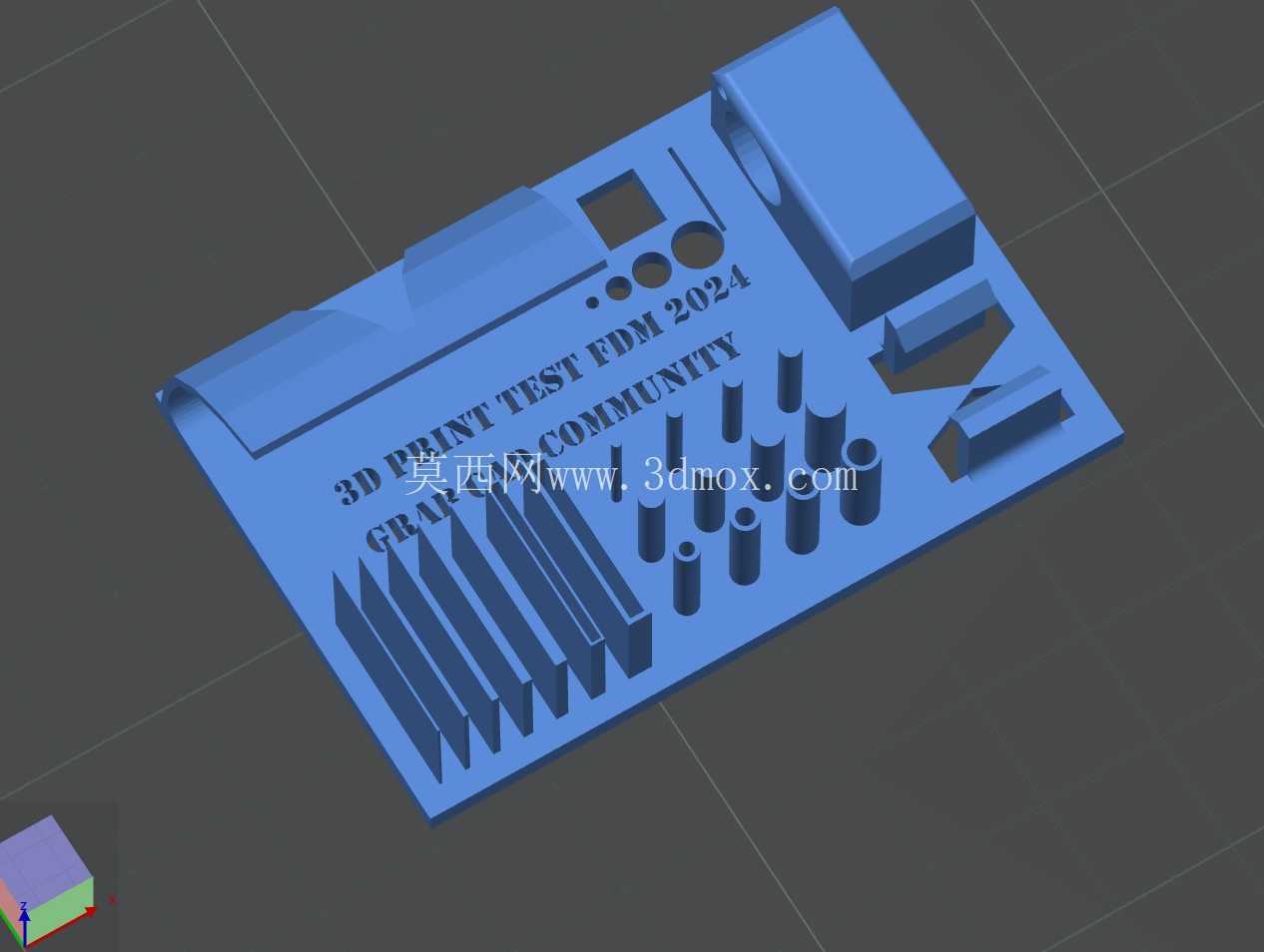

　　首先看平面区域的长条凸台结构，不同间距的平行肋条，是用来测试小距离移动时的拉丝情况，当打印头在肋条之间空走的时候，如果回缩参数设置不当，熔融的耗材会在两个肋条之间拉出细丝，直接就能从成型效果判断回缩距离、回抽速度是否匹配当前耗材，比如打印PLA和PETG的时候，回缩量的差异能达到2-4mm，靠这个结构就能快速找到临界值。然后是不同直径的圆柱阵列，从细柱到粗柱的过渡区域，能测试打印头在跨越不同成型面时的出料稳定性，要是回缩速度太快，耗材在喉管内冷却过度，打印到圆柱顶面的时候就会出现出料不畅的凹坑，要是回缩太慢，柱体侧面就会挂料形成凸起的料瘤。还有板面上的方形凹槽、圆孔以及斜向的凸台结构，分别对应不同方向的空走路径，覆盖了X轴单方向移动、Y轴单方向移动、XY斜向联动移动的常见打印路径，避免出现某一个轴方向参数适配、另一个方向出现拉丝的情况。测试件一角的弯折薄壁结构，是用来测试长距离空走后的出料恢复情况，当打印头从板的一端移动到薄壁位置时，如果回缩后的补料参数设置不对，薄壁的起始层就会出现缺料，甚至前几层无法成型的问题，这也是很多人打印薄壁零件时开头几层粘不住的核心诱因之一。

　　整个测试件采用无支撑设计，打印的时候不需要添加任何支撑结构，避免支撑拆除带来的表面损伤影响判断，0.4mm喷嘴适配的结构尺寸，所有肋条厚度、圆柱直径都和日常打印零件的常见壁厚匹配，不会出现测试件特征太极端，和实际生产场景脱节的问题。打印完成后，可以直接对照各个特征的成型质量，逐项调整参数：肋条间无拉丝说明回缩距离基本合适，圆柱表面无料瘤说明回抽速度匹配，薄壁起始端无缺料说明回抽后的补料长度设置正确，同时还可以用卡尺测量各个特征的实际尺寸，和设计尺寸做对比，校准打印机的步进电机脉冲参数，解决尺寸偏差问题。

　　很多人调试3D打印机的时候，往往只关注温度、层高这些显性参数，忽略回缩参数对成型质量的影响，实际上大部分表面瑕疵都和回缩设置不当有关，这个测试件把所有需要验证的回缩相关场景都集成在一块小板上，一次打印就能完成所有相关参数的校准，不用反复打印多个测试件，能大幅缩短设备调试的周期，不管是新设备装机后的初始校准，还是更换耗材、更换喉管喷嘴后的参数复调，都能用到。另外测试件的平面基底也可以用来测试首层粘附效果，基底的四个角做了小的倒角，避免打印过程中翘边，整个打印过程不需要太高的打印精度，普通桌面级FDM设备都能完成，打印完成后不需要后处理，直接目视观察就能判断参数问题，不需要复杂的检测设备，非常适合车间现场快速调试使用。
