3D打印机灯丝盒工具架结构设计

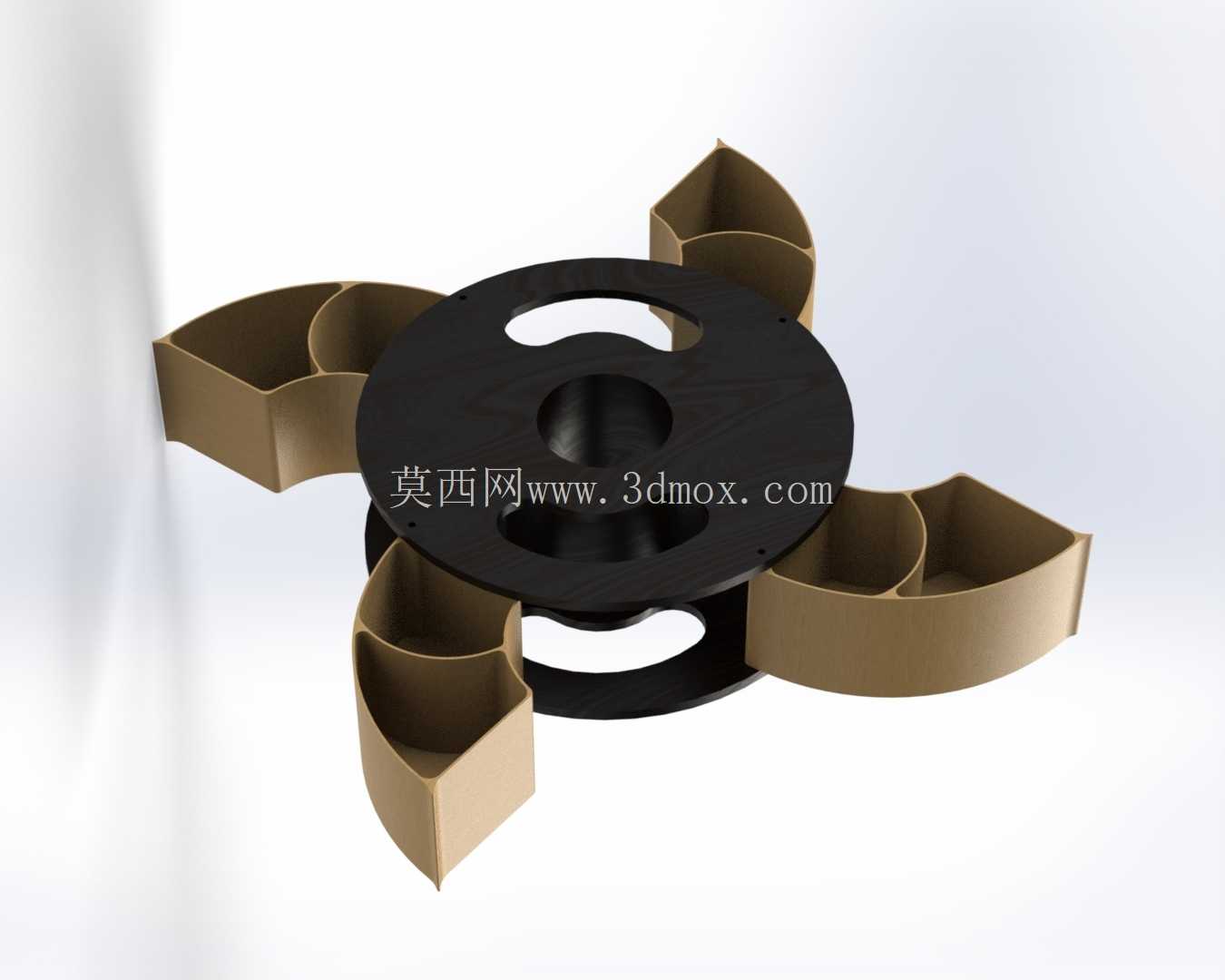

　　在桌面级FDM3D打印的日常作业场景里，耗材收纳与作业工具的有序摆放，是影响打印准备效率、减少作业动线冗余的关键细节，不少打印从业者都遇到过灯丝料盘随意堆放导致的线材弯折、受潮，配套工具散落找不到的问题，这款灯丝盒工具架正是针对这类桌面作业痛点开发的配套结构。从实际使用场景来看，该结构适配桌面级3D打印机的侧边安装需求，整体采用中心盘加周向分格的布局，中心黑色基座为安装固定核心，预留的镂空与安装孔位可直接通过标准紧固件固定在打印机型材框架侧面，或是工作台边缘的立式安装面上，安装时不需要对原有设备结构做打孔改造，依托现有型材槽位即可完成固定，安装后突出安装面的厚度控制在120mm以内，不会占用过多桌面操作空间，也不会干涉打印机X、Y轴的正常运动行程，避免打印过程中运动部件与架体发生剐蹭。

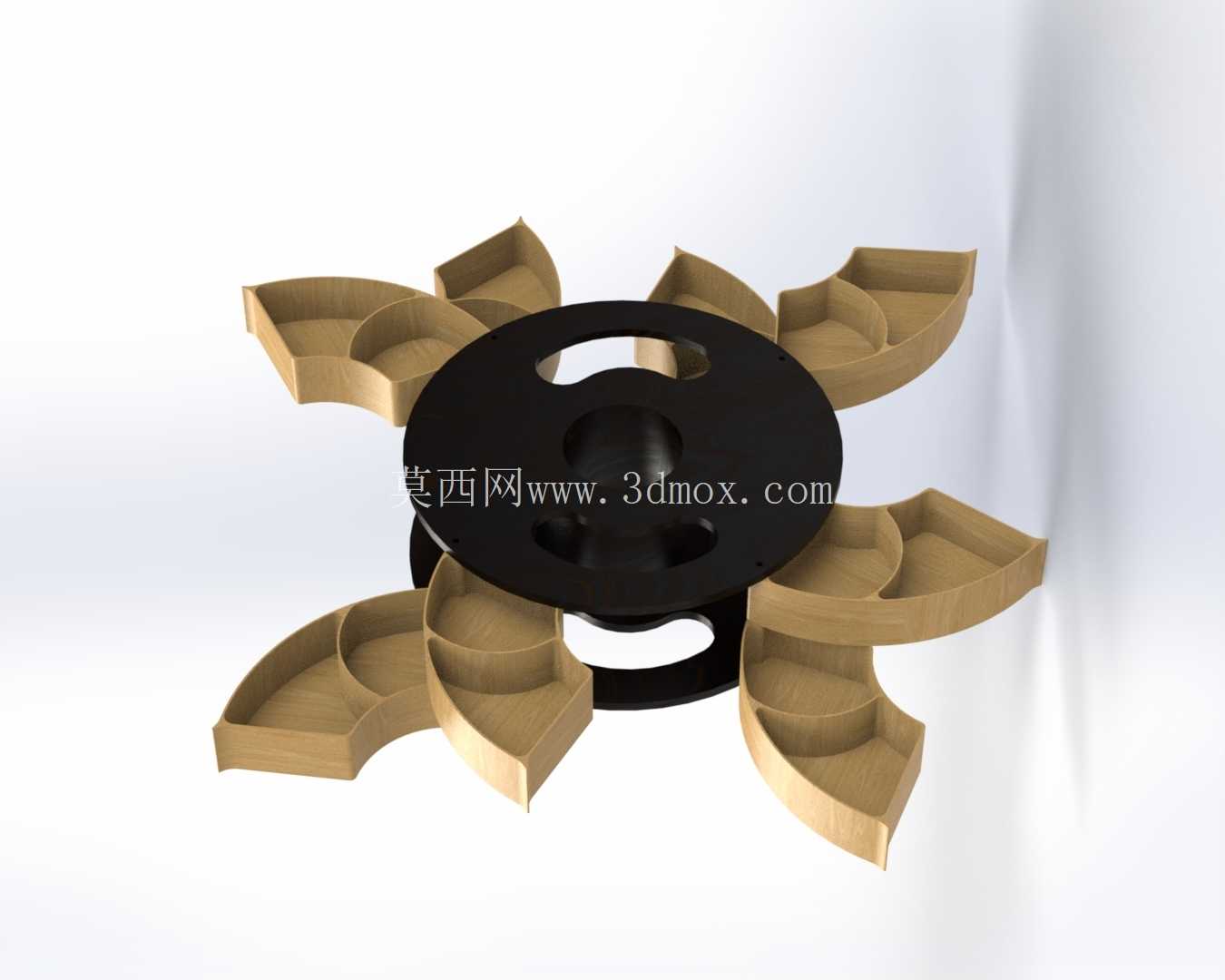

　　周向均匀分布的八个分格仓采用浅木色质感的曲面围边结构，每个分格的弧度与深度经过针对性设计，既可以放置单卷1.75mm规格的3D打印灯丝料盒，也可以分类收纳打印过程中常用的喷嘴清理针、铲刀、镊子、校准卡等小型作业工具，分格之间的隔断做了圆弧过渡处理，没有尖锐棱角，取放料盒或工具时不会刮伤线材表面，也不会划伤操作人员手部。设计过程中，中心基座采用了对称式的受力结构，八个分格仓的载荷均匀传递到中心安装盘上，即使八个仓位全部放满1kg规格的料盘，整体结构的形变量也能控制在0.2mm以内，不会出现长期承重下垂变形的问题；基座上预留的大尺寸镂空孔位，一方面是为了减轻整体结构自重，降低安装面的载荷负担，另一方面也可以作为线材的过线通道，当料盘放置在架体上时，灯丝可以直接通过镂空位引出接入打印机进料口，不需要额外加装导料管，减少进料阻力。

　　分格仓的围边高度做了差异化设计，靠近安装面一侧的围边高度略高于外侧，既可以防止料盘或工具从靠近安装面的一侧滑落，又能在外侧留出足够的取放空间，拿取物品时不需要将手伸到架体深处，单手即可完成取放操作。从安装边界来看，该架体的中心安装孔位间距适配2020、3030系列标准铝型材的槽位间距，配套的固定件可以直接卡入型材槽内完成锁紧，安装后架体的旋转半径控制在220mm以内，适配绝大多数桌面级FDM3D打印机的侧边安装空间，即使是放置在600mm宽度的标准工作台上，安装后也能留出足够的操作区域用于模型取放、平台调平等作业。

　　在实际打印作业流程中，该架体可以将常用的不同颜色耗材、作业工具集中收纳在打印机伸手可及的位置，更换耗材时不需要转身到储物区翻找料盘，清理喷嘴、校准平台时也能随手拿到对应的工具，大幅减少打印准备阶段的无效动线，同时分格存放的方式也能避免不同颜色的线材相互缠绕，减少线材弯折报废的概率，开放式的分格结构也能让空气在料盘周围流通，降低密封存放导致的线材受潮风险，对于多色打印、频繁更换耗材的作业场景来说，这种集中式的收纳结构能有效提升作业连贯性，减少因为工具、耗材找不到导致的打印中断问题。结构设计上还考虑了不同规格料盘的兼容性，每个分格的内部宽度可以容纳直径200mm以内的标准料盘，对于小容量的试用装料盘、样品线材，也可以在单个分格内放置多卷，充分利用仓位空间，围边的曲面造型也能在料盘放入时起到导向作用，不需要精准对位即可将料盘滑入仓位，提升取放的顺畅度。
