FDM打印机3D打印收缩率校准测试件

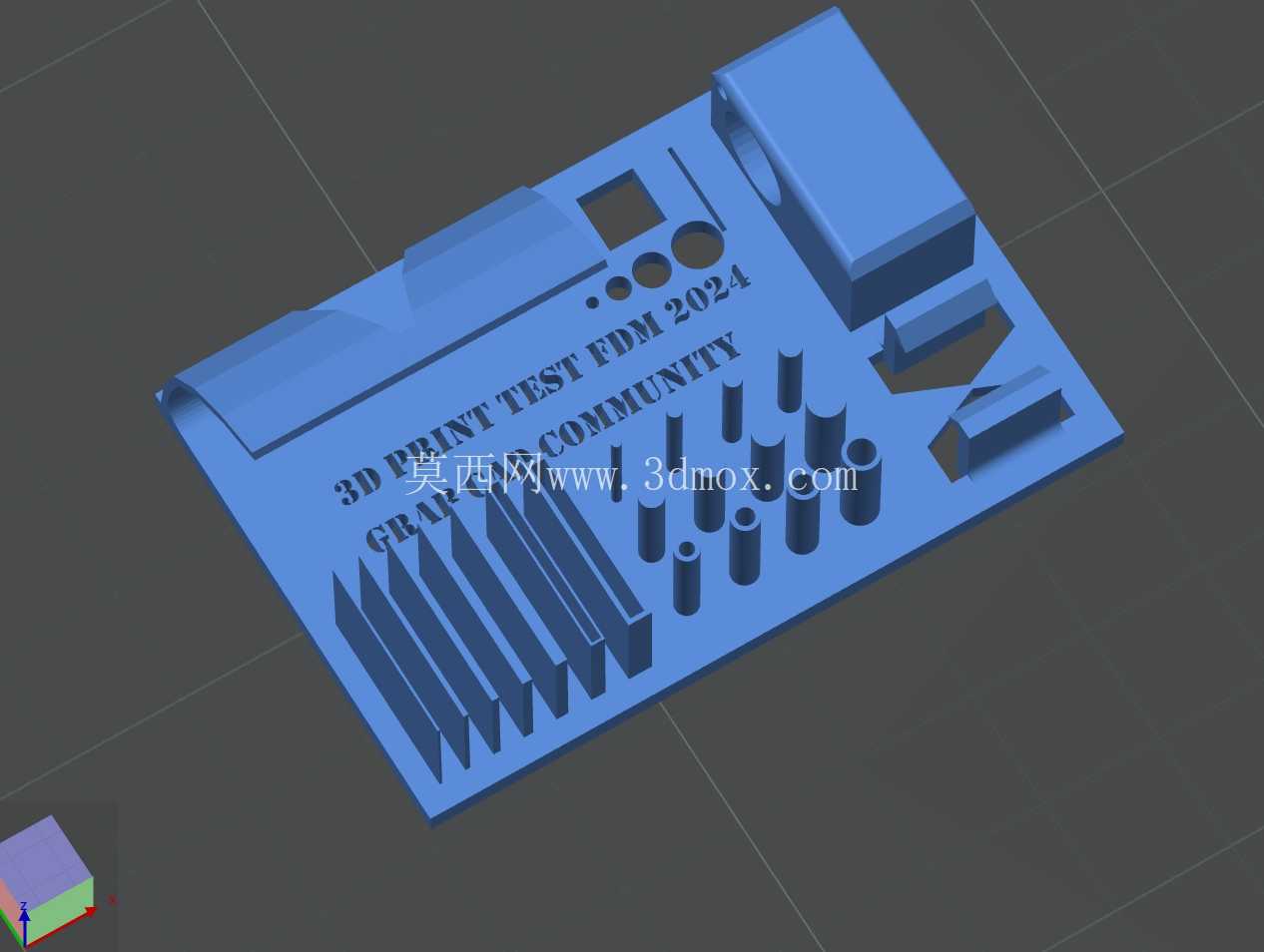

　　在FDM熔融沉积成型的日常生产与样机打样环节，尺寸偏差是绕不开的核心问题，不同耗材的收缩特性、设备热床平整度、挤出量波动、冷却速率差异，都会让最终打印件的实际尺寸和三维设计值产生偏移，很多结构件做装配配合时，往往因为0.1到0.3毫米的收缩差，出现卡扣卡不紧、轴孔配合过松或过紧、拼接件缝隙不均的问题，反复调整参数试打不仅浪费耗材，还会拉长打样周期。这套测试件就是针对这类现场问题设计的，不需要复杂的检测流程，单次打印就能覆盖日常校准需要的所有特征维度。测试件采用一体化平板式布局，所有测试特征都集成在一块薄基板上，打印时不需要额外支撑，0.4毫米常规喷嘴就能直接成型，打印过程中可以同步观察不同结构的成型质量，不用拆分多个测试件分次打印，能有效减少不同次打印的设备状态波动带来的测试误差。从特征设计来看，基板上集成了多组不同壁厚的薄壁竖条，厚度从0.4毫米到3毫米梯度排布，对应日常打印中最常见的壁厚参数，打印完成后用千分尺测量不同壁厚的实际尺寸，就能得到不同壁厚下的收缩率差值，给后续薄壁结构设计提供尺寸补偿依据。旁边排布的是不同直径的圆柱凸台与对应内孔，直径覆盖2毫米到10毫米的常用轴孔配合尺寸，分别测量凸台外径和内孔内径，就能得到轴、孔特征各自的收缩偏差，毕竟FDM打印中凸台和内孔的冷却收缩方向不一样，不能用统一的补偿值，很多新手做轴孔配合时统一放0.2毫米间隙，往往出现小孔过紧大孔过松的问题，就是没区分两类特征的收缩差异。基板上还设计了不同角度的斜面与尖角特征，角度从15度到90度梯度变化，一方面可以测试不同角度下的台阶纹成型效果，另一方面也能观察尖角位置的材料堆积收缩情况，很多带尖角的结构件打印后尖角变圆，除了喷嘴挤出的圆角效应，也和尖角位置冷却收缩拉扯有关，通过这部分特征的测量，可以调整尖角处的打印速度与冷却参数。另外基板上预留的方形凹槽与凸台特征，对应日常设计中常见的卡扣、嵌件安装位结构，测量方形特征的边长与对角线尺寸，就能得到直角结构的收缩变形量，很多方形框类结构打印后会出现四边向内凹的收缩变形，通过这部分测试就能提前在设计时做反变形补偿。整个测试件的基板厚度控制在2毫米，边缘做了轻微的倒角处理，避免打印过程中基板翘曲，打印时不需要加 brim 或者 raft 就能稳定附着在常规热床上，减少后处理的工作量。测试件上的刻度标识区域是凹刻设计，打印后可以直接观察凹刻文字的成型清晰度，同步验证小尺寸特征的打印精度，不用额外设计文字测试块。在实际车间应用中，每次更换新批次耗材、调整喷嘴温度或者热床温度、更换不同品牌耗材前，先打印一套这个测试件，等试件完全冷却到室温后，用精度0.01毫米的数显千分尺逐一测量各个特征的实际尺寸，和设计标称值做对比，就能算出对应工况下不同特征的收缩补偿系数，把这些系数录入到切片软件的尺寸补偿设置里，后续打印的结构件尺寸精度就能控制在装配公差允许范围内。比如常用的PLA耗材，普通工况下线收缩率大概在0.2%到0.5%之间，但壁厚低于1毫米的薄壁件收缩率会更高，PETG耗材的收缩率波动更大，不同颜色的耗材因为色母成分差异，收缩率也会有细微差别，靠经验估算补偿值很容易出问题，用这套测试件就能把每个工况下的补偿值量化，不用靠反复试错。另外测试件上的长直薄壁条还能用来观察打印过程中的振纹情况，如果长薄壁条出现明显的波浪形振纹，就说明打印机的加速度或者打印速度设置过高，可以同步调整运动参数，兼顾打印效率和成型质量。对于做3D打印工装夹具、定制化结构件的加工场景来说，这套测试件能把设备的尺寸偏差校准流程标准化，不用依赖老技师的经验判断，新操作人员也能通过标准化的测试流程快速掌握设备的实际成型精度，减少因为尺寸不合格导致的返工浪费。测试件的整体尺寸控制在常规打印机的成型幅面范围内，哪怕是入门级的桌面级FDM打印机，成型尺寸在120毫米见方以上就能完整打印，不需要大尺寸设备支持，打印时长控制在半小时到四十分钟之间，不会占用过多的设备生产时间，日常校准的时间成本很低。在设计思路上，这套测试件没有做多余的装饰性特征，所有结构都是为了测试实际成型精度服务，没有需要悬空的结构，所有特征的悬空角度都大于45度，完全不需要支撑结构，避免支撑拆除带来的尺寸测量误差，也减少支撑材料的浪费。各个测试特征之间预留了足够的测量空间，用千分尺测量的时候不会被旁边的结构干涉，能保证测量数据的准确性。基板的平整度也可以作为热床调平的验证参考，如果打印完成后基板不同位置的厚度差超过0.05毫米，就说明热床调平不到位或者Z轴 offset 设置有偏差，可以同步完成设备的基础校准。
