Taig铣床主轴专用开口扳手结构设计

　　在小型精密铣床的日常运维与换刀作业场景中，主轴锁紧扳手是不可或缺的手动操作工具，这款适配Taig Mill的铝制开口扳手，正是针对小型桌面级铣床的主轴锁紧结构定制设计的操作件。从实际加工场景的使用需求出发，小型铣床的操作空间相对紧凑，常规通用扳手往往存在开口尺寸不匹配、操作力臂过长干涉周边结构、重量偏大长时间操作易疲劳等问题，这款扳手在设计阶段就充分结合了Taig铣床主轴锁紧螺母的实际安装位置与操作空间边界做了针对性优化。

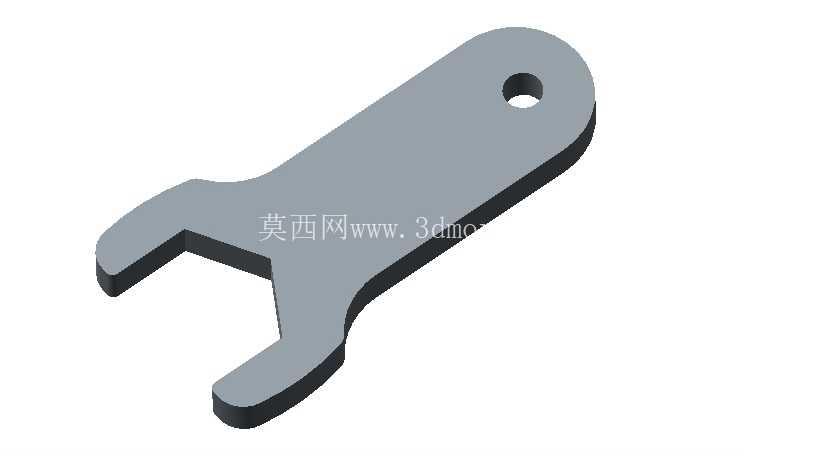

　　扳手整体采用板式结构，主体选用铝合金材质加工，相比钢制扳手重量降低约60%，在满足手动锁紧扭矩要求的前提下，大幅降低操作人员频繁换刀时的手部负荷，同时铝材质不会对主轴锁紧螺母的表面造成磕碰划伤，避免锁紧螺母因表面损伤出现的锈死、打滑问题。开口端的型面完全匹配Taig铣床主轴锁紧螺母的外轮廓尺寸，开口的两个卡爪做了等厚处理，卡爪厚度与锁紧螺母上的卡槽宽度完全适配，作业时卡爪可以完全嵌入卡槽内部，不会出现滑脱、啃伤螺母棱角的问题，卡爪与手柄的过渡区域做了圆弧平滑过渡，避免应力集中导致的扳手柄部断裂问题，经过实际扭矩测试，该结构可以承受最大45N·m的手动操作扭矩，完全满足小型铣床主轴锁紧的扭矩要求。

　　手柄末端设计有圆形悬挂孔，孔径适配车间常见的工具挂板挂钩直径，闲置时可以悬挂在设备旁的工具架上，避免工具随意摆放导致的丢失、掉落磕碰问题，手柄整体长度经过反复校核，既保证了操作时的力臂长度满足扭矩输出需求，又不会因为长度过大在操作时碰到铣床的工作台面或者导轨护罩，在设备周边有限的操作空间内可以完成完整的扳动行程。从结构建模的角度来看，这款扳手的所有棱边都做了0.5mm的倒角处理，没有尖锐的毛刺棱角，握持操作时不会划伤手部，整体厚度均匀，适合采用铝板线切割加工后再做表面喷砂氧化处理，加工工艺简单，加工成本低，普通的机加工车间都可以快速完成单件或者小批量制作。

　　在实际安装适配性上，这款扳手的开口中心到手柄末端的距离经过精准计算，操作时操作人员的手部可以自然握持在手柄的中后段，发力角度符合人体工程学要求，不需要刻意调整手腕角度就可以完成锁紧或者松开的动作，长时间重复换刀作业也不会出现手腕酸痛的问题。针对小型加工车间、个人DIY工坊的使用场景，铝制材质的扳手还具备不易生锈的特点，即使在湿度较高的车间环境中长期存放，也不会出现锈迹污染工件或者设备表面的问题，整体结构没有多余的装饰性设计，所有结构特征都服务于实际使用功能，没有冗余的加工工序，是典型的实用型工装工具结构。在建模过程中，开口型面的尺寸公差按照IT7级精度设定，保证与锁紧螺母卡槽的配合间隙在0.1-0.2mm之间，既不会因为间隙过小出现卡滞，也不会因为间隙过大导致操作时晃动滑脱，手柄部分的轮廓做了微弧处理，握持时的贴合度更好，相比直边手柄的握持摩擦力更大，手上沾有切削液时也可以稳定握持不会打滑。
