分体式可拆解手锤结构三维设计

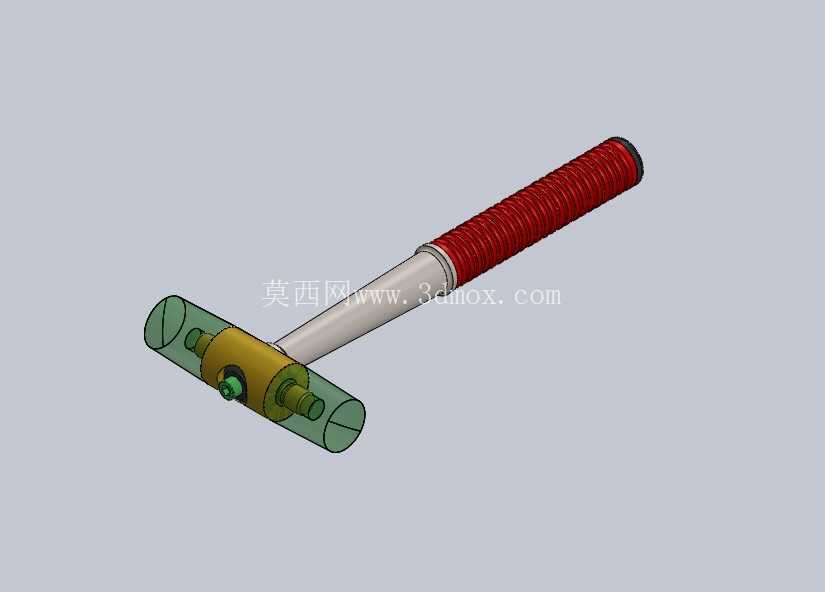

　　日常机械装配、维修作业场景里，手锤是出现频率最高的手动敲击工具之一，区别于传统一体式铸造或焊接的手锤结构，这款分体可拆解的手锤设计，从实际使用的损耗替换、握持适配、敲击精度控制多个维度做了结构优化，能覆盖设备检修、五金加工、装配调校等多类作业场景的使用需求。从结构组成来看，这款手锤拆分后可分为锤头连接座、敲击端嵌块、防滑握柄、锁紧固定件四个独立部分，各部件之间通过轴孔配合加径向锁紧的方式实现装配，没有采用一体式焊接或过盈压装的不可拆结构，实际使用中如果某一个敲击端面出现卷边、崩缺的损耗，不需要整体更换整把手锤，只需要拆卸锁紧件替换对应位置的敲击嵌块即可，能大幅降低长期使用的工具耗材成本。

　　握柄部分做了分段式设计，靠近锤头的金属柄段采用刚性金属材质，保证敲击时的力传递效率，避免长握柄出现受力形变导致敲击落点偏移，握持段采用带环形防滑纹路的柔性包覆结构，纹路的深度和间距按照成年人手掌握持的受力分布做了匹配，长时间握持敲击作业时不容易出现打滑脱手的情况，同时能缓冲敲击产生的反向震感，降低长期作业对手腕关节的反冲损伤。锤头部分的连接座采用对称式通孔设计，两端的敲击嵌块可以根据作业需求更换不同材质，比如装配精密零件时可以更换铜质或尼龙嵌块避免敲伤工件表面，进行金属凿削、钣金校正作业时可以更换淬硬钢材质的嵌块保证敲击硬度，不需要准备多把不同材质锤头的手锤就能适配不同作业需求。

　　设计过程中对各部件的安装配合边界做了精准控制，连接座与握柄的配合轴径采用过渡配合公差，装配后径向晃动量控制在0.1mm以内，避免敲击时锤头与握柄连接位置出现旷量导致的受力偏载，锁紧件采用径向顶丝结构，顶丝的端面做了防滑齿处理，装配拧紧后可以牢牢卡在握柄的定位凹槽内，即使承受大力度的反复敲击载荷也不会出现锤头松动脱落的安全隐患。整体外形尺寸按照常规手动工具的人机工程参数设定，握柄总长度适配成年人单手握持加小臂辅助发力的操作范围，锤头的整体重量控制在单手长时间作业不易产生疲劳的区间，重心位置落在靠近锤头三分之一的握柄处，敲击时的发力惯性更顺畅，不需要额外施加过多的下压力就能保证敲击力度。

　　从结构建模的逻辑来看，所有部件的配合面都做了装配干涉校验，拆分状态下每个独立零件都可以单独出图加工，没有出现无法加工的倒扣或封闭内腔结构，金属结构件的壁厚都按照承受反复冲击载荷的强度要求做了加厚处理，应力集中的转角位置都做了圆角过渡，避免长期受冲击出现应力断裂的问题。握柄尾部做了限位凸台，防止握持时手从握柄末端滑出，锤头两端的敲击面做了微凸的弧面处理，敲击接触时不会因为端面倾斜出现棱角磕伤工件的情况，同时能保证敲击力始终集中在接触点中心位置，提升敲击作业的精度。
