直列多缸内燃机曲轴精密结构设计

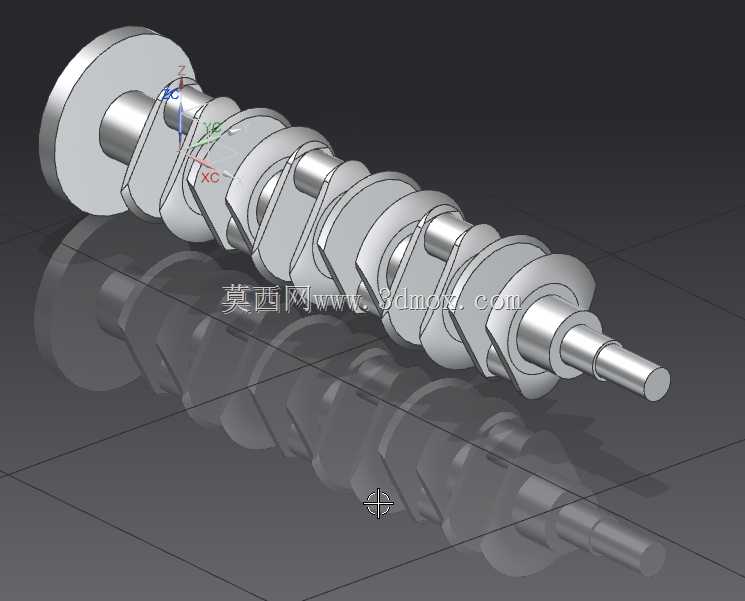

这款曲轴是内燃机曲柄连杆机构的核心回转零件，主要应用于车用、工程机械用、农用机械用的往复式内燃机动力单元中，承担着将活塞往复直线运动转化为旋转扭矩输出的核心功能，是动力系统中决定运行平顺性与动力输出效率的关键部件。在实际工况中，曲轴需要持续承受活塞连杆组传递的交变燃气爆发压力、往复惯性力与旋转离心力的复合载荷，因此设计阶段重点围绕载荷分布、动平衡精度、支撑刚度三个核心维度展开结构优化。从结构设计来看，该曲轴采用整体式锻造结构布局，沿轴向依次排布前端动力输出轴段、多组主轴颈与连杆轴颈交错的曲柄单元、后端飞轮连接轴段，其中主轴颈作为旋转支撑基准，与缸体主轴承座配合形成稳定的回转支撑，连杆轴颈则通过连杆大头轴承与连杆连接，承接活塞传递的往复作用力，相邻曲柄之间设置有平衡重结构，用于抵消曲轴旋转过程中产生的一阶、二阶往复惯性力矩，大幅降低整机运行过程中的振动与噪声水平。设计过程中对各轴颈的过渡圆角进行了优化处理，采用大圆弧过渡结构避免应力集中，有效提升曲轴的抗疲劳强度，适配高转速、高爆发压力的内燃机运行工况。从安装边界来看，各主轴颈保持严格的同轴度公差，连杆轴颈与主轴颈的中心距严格匹配内燃机的活塞行程参数，前端轴段预留有正时传动机构、机油泵驱动机构的安装定位结构，后端轴段设置有飞轮连接的定位销孔与密封轴颈结构，可直接适配对应缸数的内燃机缸体安装空间，无需额外进行结构改制即可完成装配。轴颈表面设计有高精度的粗糙度要求与硬化处理层，可有效降低运转过程中的摩擦损耗，延长轴承副的使用寿命，曲轴内部设计有贯通的润滑油道，可将压力机油输送至各主轴颈与连杆轴颈的摩擦副表面，形成稳定的润滑油膜，保障高负荷运转下的润滑可靠性。在实际应用场景中，该结构曲轴可适配四缸及以上缸数的汽油机、柴油机动力单元，覆盖乘用车、轻型商用车、小型工程机械等多个领域的动力配套需求，其动平衡精度经过优化设计，可在额定转速区间内保持平稳运转，有效降低整机的振动传递，提升动力输出的平顺性。
