指骨关节铰接装配结构三维设计

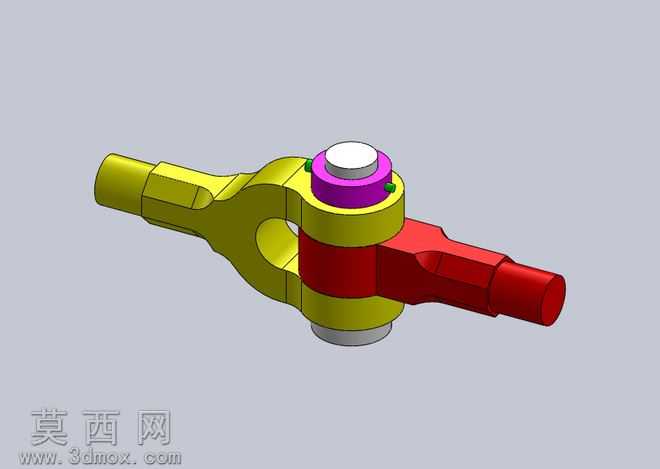

本作品为仿生指骨关节铰接装配结构的三维建模成果，建模过程依托参数化三维设计环境完成，整体采用自底向上的装配建模思路，先逐一完成各组成零件的独立建模，再按照实际铰接配合关系完成总装配约束搭建。零件建模阶段，针对两侧对称的叉形臂构件，通过草图绘制截面轮廓后拉伸生成主体结构，对臂身的过渡曲面采用圆角与放样特征结合的方式处理，还原仿生指骨的流畅外形，同时保证铰接部位的配合精度；中间的铰接轴套组件采用分层建模方式，分别构建轴体、隔套、端盖等零件，对轴端的限位凸台、隔套上的定位小孔等细节特征逐一还原，保证各零件的尺寸链完全匹配。材质与渲染环节，为区分不同功能的零件，对两侧叉形臂分别赋予黄、红两色的金属烤漆材质，还原金属构件的哑光金属质感，中间铰接部位的隔套赋予紫色工程塑料材质，轴端盖赋予银灰色金属材质，通过不同材质的色彩与质感区分，清晰展现装配体的零件组成与层级关系；渲染时采用柔和的环境光搭配定向补光，避免零件曲面出现过曝或暗部死黑，清晰呈现各零件的轮廓边界与配合缝隙。结构设计上，该装配体完整还原了指骨关节的铰接转动特性，两侧叉形臂可绕中间铰接轴实现定角度的相对转动，铰接部位的隔套起到轴向限位与减磨作用，轴端的端盖与紧固件实现铰接组件的轴向固定，整体结构紧凑，配合关系合理，既符合仿生指骨的运动逻辑，也满足机械铰接结构的装配工艺要求，可用于仿生机械手指、康复医疗器械等领域的结构参考，建模过程中所有配合均采用标准机械配合约束，转动副无过约束或欠约束问题，可直接用于后续的运动仿真验证。
