可旋转式重型台虎钳夹持工装结构

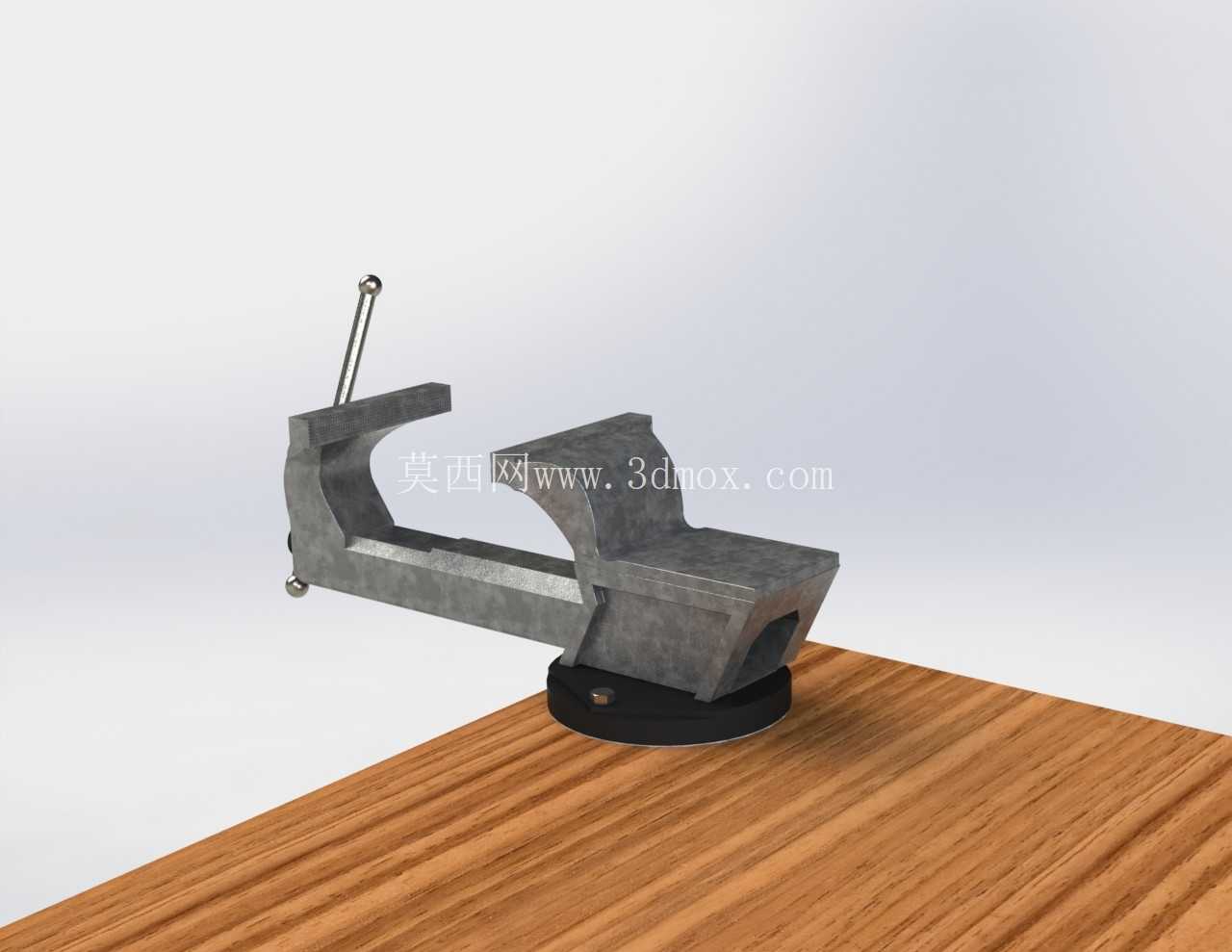

　　这款台虎钳结构是面向机加工、钳工装配、维修工位设计的夹持类工装，日常在金工车间、模具维修区、职业院校实训工位都能见到这类工装的身影，核心作用是为待加工工件提供稳定的夹持约束，避免锉削、锯切、轻型打磨、零件装配过程中工件出现位移、晃动，影响加工精度或者造成操作安全隐患。从结构设计来看，整体采用铸铁材质的钳体作为主体承载结构，固定钳身与活动钳身的配合导轨采用燕尾式滑动结构，配合间隙可以通过钳身侧面的调整螺钉进行微调，长期使用出现磨损后也能通过调整补偿间隙，保证夹持过程中活动钳身不会出现上下翘动、左右偏摆的问题，夹持精度保持性更好。

　　钳身底部设置了可360度旋转的转盘底座，底座上均匀分布了三个螺栓安装孔，使用时可以通过T型螺栓或者膨胀螺栓将整个虎钳固定在木质或者钢制工作台台面上，需要调整工件夹持角度时，只需要松开底座侧面的锁紧手柄，就可以转动钳身到需要的角度，再扳动手柄锁紧即可，不需要反复松开工件调整装夹位置，对于需要多面加工的小型零件来说，能有效减少装夹辅助时间。传动部分采用梯形螺纹丝杠传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，夹持时可以提供更大的夹紧力，而且丝杠和活动钳身的连接采用浮动式结构，夹持过程中丝杠不会承受额外的径向力，长期重载使用也不容易出现弯曲变形。

　　钳口部分采用可拆卸式的齿面钳口板，通过内六角螺钉固定在钳身上，齿面经过淬火处理，硬度可以达到HRC45-50，夹持工件时不容易打滑，当钳口齿形磨损后，只需要更换钳口板即可，不需要更换整个钳身，降低后期维护成本。安装边界方面，这款虎钳的底座直径适配常规400-600mm宽度的工作台台面，安装时需要保证工作台台面的平面度误差不超过0.1mm/m，否则底座锁紧后钳身会出现应力变形，影响钳口的平行度；钳身完全闭合时整体长度不超过350mm，最大开口距离可以达到150mm，能够满足大部分小型机械零件、模具配件、五金工件的夹持需求，钳口最大开度状态下，活动钳身的伸出长度不超过导轨总长度的三分之二，保证滑动配合面有足够的支撑长度，避免重载夹持时出现倾覆力矩损坏导轨。

　　在实际使用场景中，这类虎钳除了常规的钳工操作外，还可以配合小型钻床、轻型攻丝机使用，作为小型工件的装夹载体，不过需要注意的是，这类台虎钳的设计承载是针对手动加工的载荷，不能用于夹持工件进行重型铣削、冲压等大载荷加工，否则会造成钳身断裂、丝杠变形。设计过程中特意将操作手柄设置在活动钳身的尾部，手柄采用金属杆加球形端头的结构，操作时可以通过转动手柄带动丝杠转动，实现钳口的开合，球形端头的设计可以避免操作时手柄刮蹭操作人员的衣物，同时在夹紧力达到额定值后，手柄端头可以在钳身的球窝内打滑，避免操作人员过度施力造成丝杠过载损坏。钳身的整体结构做了加强筋设计，在固定钳身的背部和活动钳身的受力位置都设置了三角形加强筋，在不增加过多整体重量的前提下，提升了钳身的抗弯强度，夹持重型工件时钳身的变形量控制在0.02mm以内，能够满足普通机加工的装夹精度要求。
