可调式多工位手动打孔定位工装

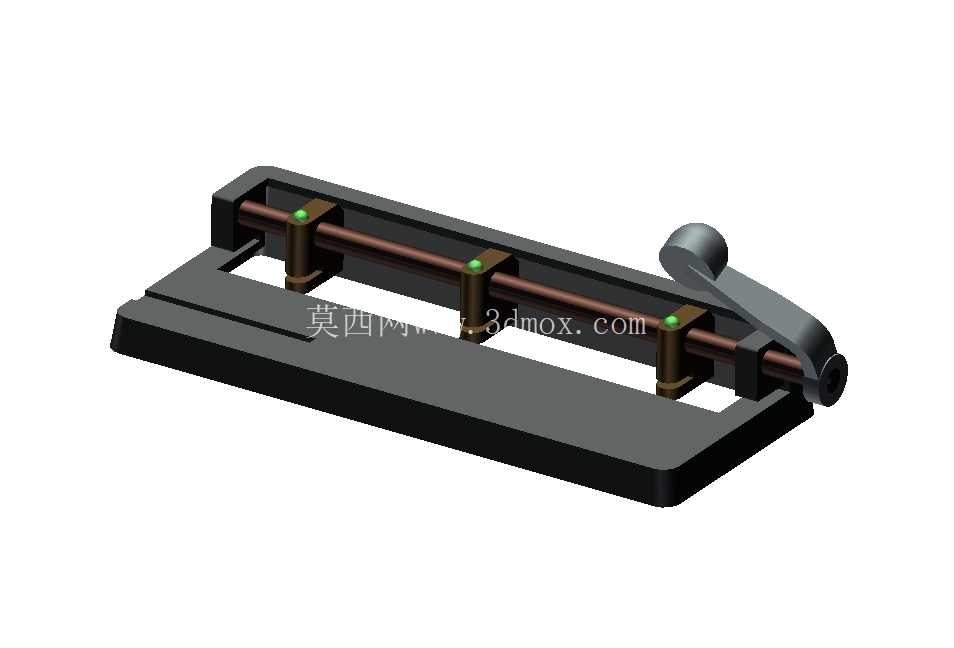

　　在小型五金件、薄型板材的小批量打孔加工作业场景里，这类手动可调定位工装的应用频次极高，尤其适配维修车间、五金加工小作坊、教学实训场景下的非连续打孔作业，无需配套复杂的数控定位系统，依靠纯机械结构就能完成多位置孔位的精准定位，避免划线找正带来的累计误差，大幅降低单件打孔的辅助作业时长。从实际使用逻辑来看，这套工装的核心功能是为待加工工件提供稳定的装夹基准，同时通过可滑动调节的定位挡块，快速匹配不同孔距的加工需求，无需反复拆卸工装重新校准，操作端的摇臂结构配合丝杆传动，能带动定位组件沿导轨方向平稳滑移，丝杆的导程经过匹配设计，手动转动时的阻尼感适中，不会出现滑移过冲或者卡滞的问题，定位块上的绿色标识点对应每个工位的基准定位面，操作人员只需将待加工工件的基准边贴紧定位块端面，配合底座上的T型槽压块就能完成工件固定，后续配合台钻、手电钻等打孔设备作业时，能保证孔位的同轴度与孔距公差控制在普通钳工加工的允许范围内。

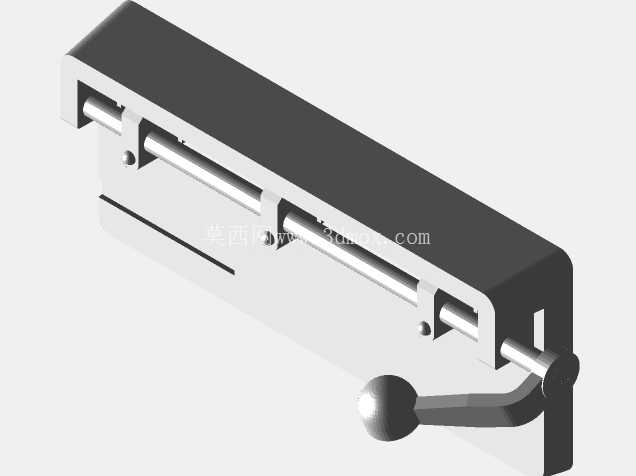

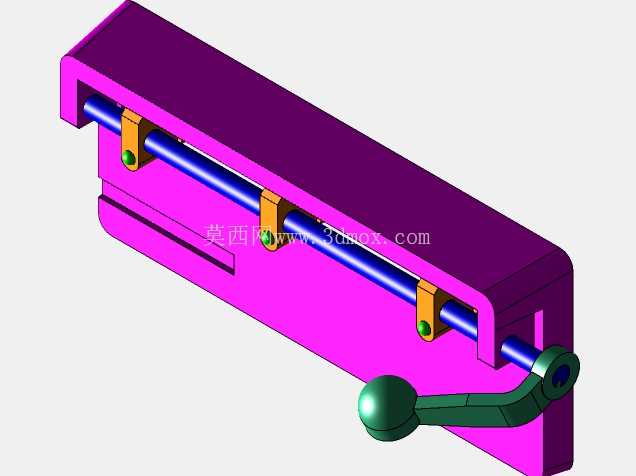

　　设计层面上，整套结构没有采用复杂的气动、液压驱动元件，全部采用机加工常见的标准件组合：底座采用整体铸铁材质铣削成型，底部预留了四个安装沉孔，可直接固定在钻床工作台或者钳工台面上，安装边界的长宽尺寸适配多数常规台钻的工作台行程范围，不会出现工装超出行程无法装夹的问题；横向传动丝杆采用梯形螺纹设计，具备一定的自锁性能，定位完成后不会因为加工时的振动出现定位块滑移，三个可独立锁紧的定位滑套套在光杆导轨上，每个滑套侧面都配置了锁紧螺钉，调整到对应孔位后拧紧螺钉就能完全固定滑套位置，适配3-100mm范围内的不同孔距调节需求，端部的摇手采用偏心防滑设计，操作人员戴劳保手套操作时也不会出现打滑脱手的情况。

　　从结构细节来看，定位块的高度经过匹配设计，刚好适配1-15mm厚度的板材类工件装夹，不会因为定位块过高干涉钻头的下刀路径，也不会因为高度不足导致工件定位失准，底座的平面度经过铣削加工后控制在0.05mm以内，保证工件装夹后不会出现倾斜，避免打孔时出现孔壁偏斜、钻头崩断的问题。和固定式打孔夹具相比，这套可调工装的适配性更强，不需要针对不同孔距的工件单独制作专用夹具，能大幅降低小批量加工时的工装制作成本，调整过程不需要借助额外的测量工具，依靠滑套上的刻度线就能快速完成孔距预设，对于没有配备数控钻床的小型加工场景来说，这类纯机械结构的手动工装可靠性更高，日常维护只需要定期给丝杆和光杆导轨涂抹少量润滑脂，就能保证长期使用无卡滞，不存在电气元件老化、气路泄漏之类的故障隐患。

　　在实际安装时，只需要将底座的安装孔与工作台的T型槽对齐，用T型螺栓锁紧即可，整体重量控制在单人可搬运的范围内，不需要借助吊装设备就能完成工位转移，适配多工位轮流作业的灵活生产需求，加工过程中产生的铁屑会直接落在底座的平面上，作业完成后用毛刷就能快速清理，不存在难以清理的结构死角。
