罗技Z5500音响控制面板结构设计

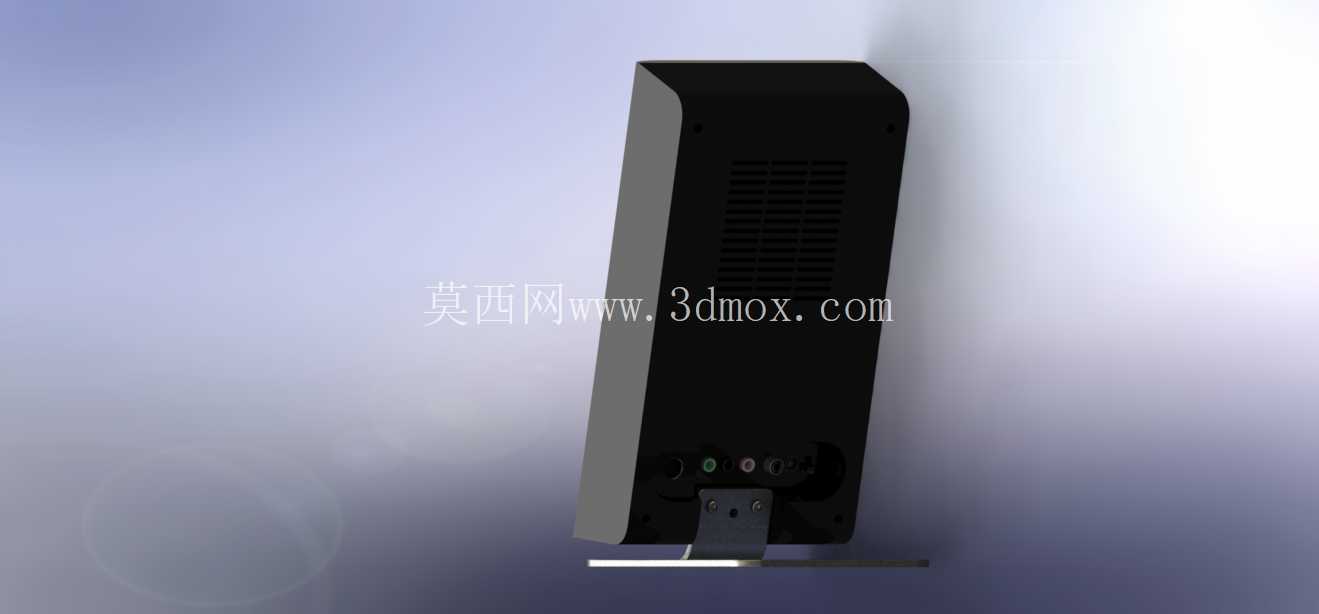

日常做消费电子周边结构建模时，这类立式音响的背部控制面板是很典型的小尺寸集成结构件，很多桌面影音系统、家用多媒体音响都会采用类似的背部接口集成设计，把所有输入输出、调节接口集中在一个区域，既方便用户接线操作，也能简化内部线束的排布逻辑。从实际使用场景来看，这类面板一般布置在箱体背部靠下的位置，用户摆放音响时不需要挪动整机就能伸手插拔线材，日常调试、更换输入源的时候操作动线很短，不会因为接口藏在箱体底部或者侧面导致接线困难。

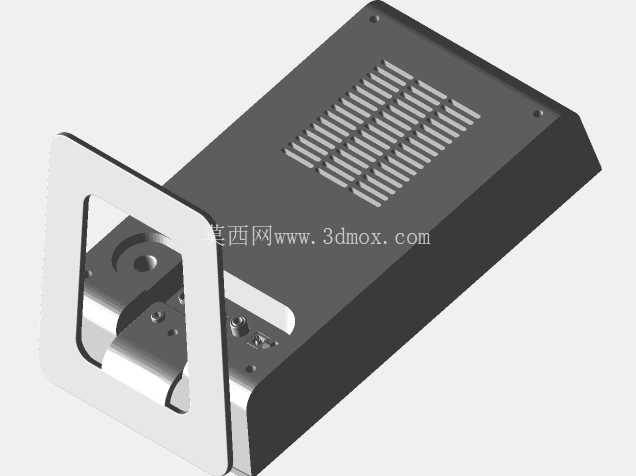

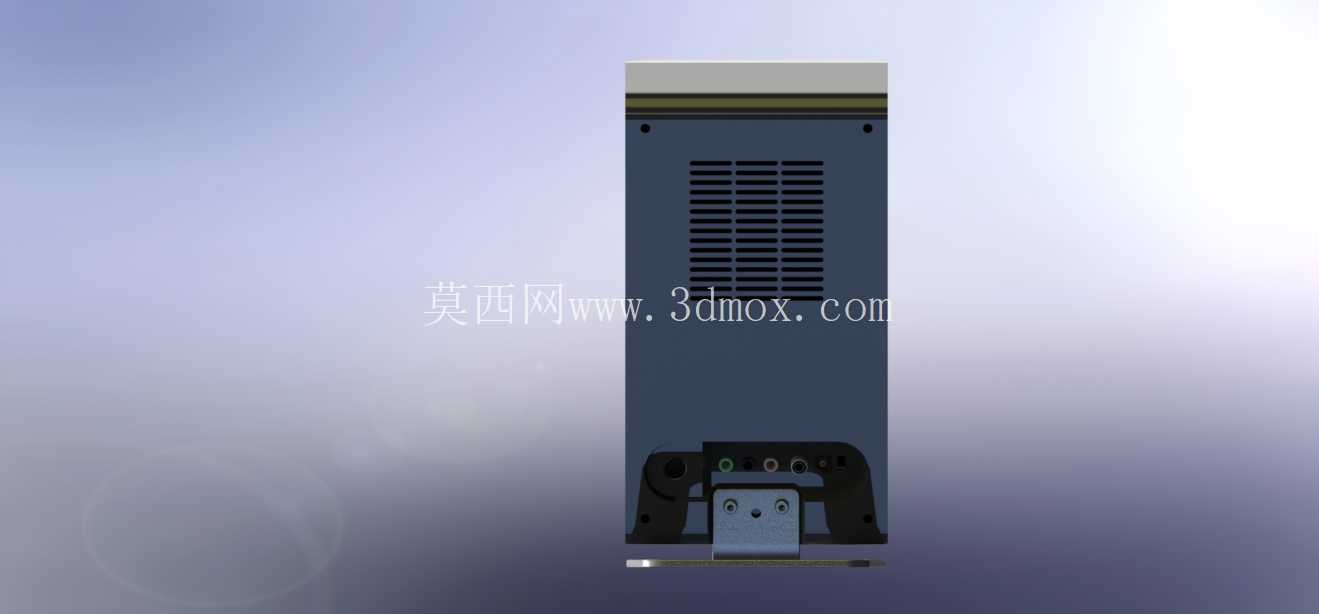

从结构设计的思路来看，这个面板首先要匹配立式箱体的背部安装边界，整体做了和箱体弧度贴合的切角处理，边缘和箱体后壳的接缝控制在均匀间隙，不会出现突兀的凸起或者凹陷，保证箱体整体的外观一致性。面板上半部分预留了整排的散热格栅，格栅的条缝宽度做了统一的尺寸控制，既能够满足内部功放电路板的自然通风散热需求，又能避免大尺寸异物掉入箱体内部，格栅的筋条厚度做了均匀化处理，注塑或者压铸成型的时候不会出现缩痕、缺料的问题，后续做表面处理的时候也不容易积灰。

面板下半部分是核心的接口区域，集中布置了音频输入、输出、电源接口以及固定安装位，接口之间的间距严格按照常用音频插头的尺寸做了预留，保证各个插头同时插入的时候不会出现互相干涉的情况，比如常见的RCA莲花头、3.5mm音频插头、电源插头插到位之后，相邻插头之间留有足够的手指操作空间，插拔的时候不会碰到旁边的线材。面板下方的金属固定支架做了折弯加强处理，支架上的安装孔位和箱体内部的预埋螺母精准对位，安装的时候只需要对准孔位拧上固定螺丝就能完成面板的装配，不需要额外做位置调整，能有效提升产线的装配效率。

从安装边界的尺寸控制来看，整个面板的长宽尺寸完全匹配箱体背部的预留开口，面板四周的止口深度做了精准计算，装配之后止口完全嵌入箱体开口内，既可以起到定位作用，也能阻挡灰尘从接缝处进入箱体内部。面板背部的定位柱和箱体内部的定位孔一一对应，装配的时候可以快速定位，不会出现装偏、装斜的问题，固定螺丝的位置均匀分布在面板四周，锁紧之后面板受力均匀，不会出现局部翘起、接缝不均的情况。

实际做这类结构建模的时候，需要重点考虑接口的排布逻辑，按照用户的使用频率把常用接口布置在更容易触碰的位置，不常用的调试接口布置在相对靠上或者靠下的位置，同时要兼顾内部电路板的排布，接口的引脚位置要和电路板上的焊盘位置完全对应，避免出现线束拉扯、焊盘受力的问题。散热格栅的开孔率也要做核算，保证内部功放工作时产生的热量能够及时散出，不会因为开孔不足导致内部温度过高，影响元器件的使用寿命。另外面板的表面处理要和箱体整体质感保持一致，哑光黑的表面处理不容易留下指纹，日常使用的时候更好打理，边缘做了微小的圆角处理，用户接线的时候不会被锐边划伤。

这类集成式背部面板的设计，在很多立式多媒体音响、桌面功放设备上都有广泛应用，核心的设计逻辑就是在有限的面板面积内，合理排布所有功能接口与散热结构，同时兼顾装配效率、使用便利性与外观一致性，建模的时候需要反复核对各个接口的安装尺寸、操作空间，以及和周边结构的配合间隙，避免后期开模或者装配的时候出现干涉问题。
