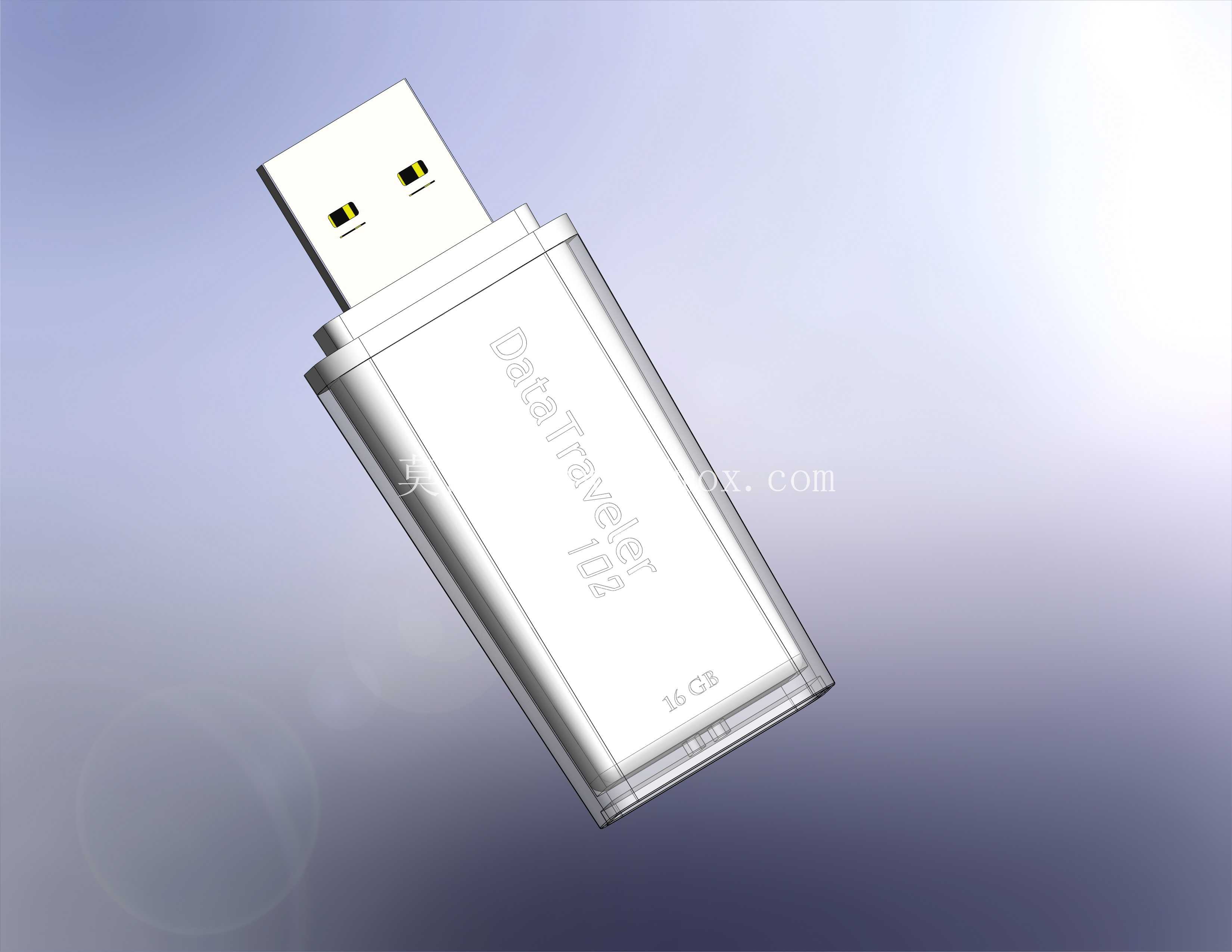

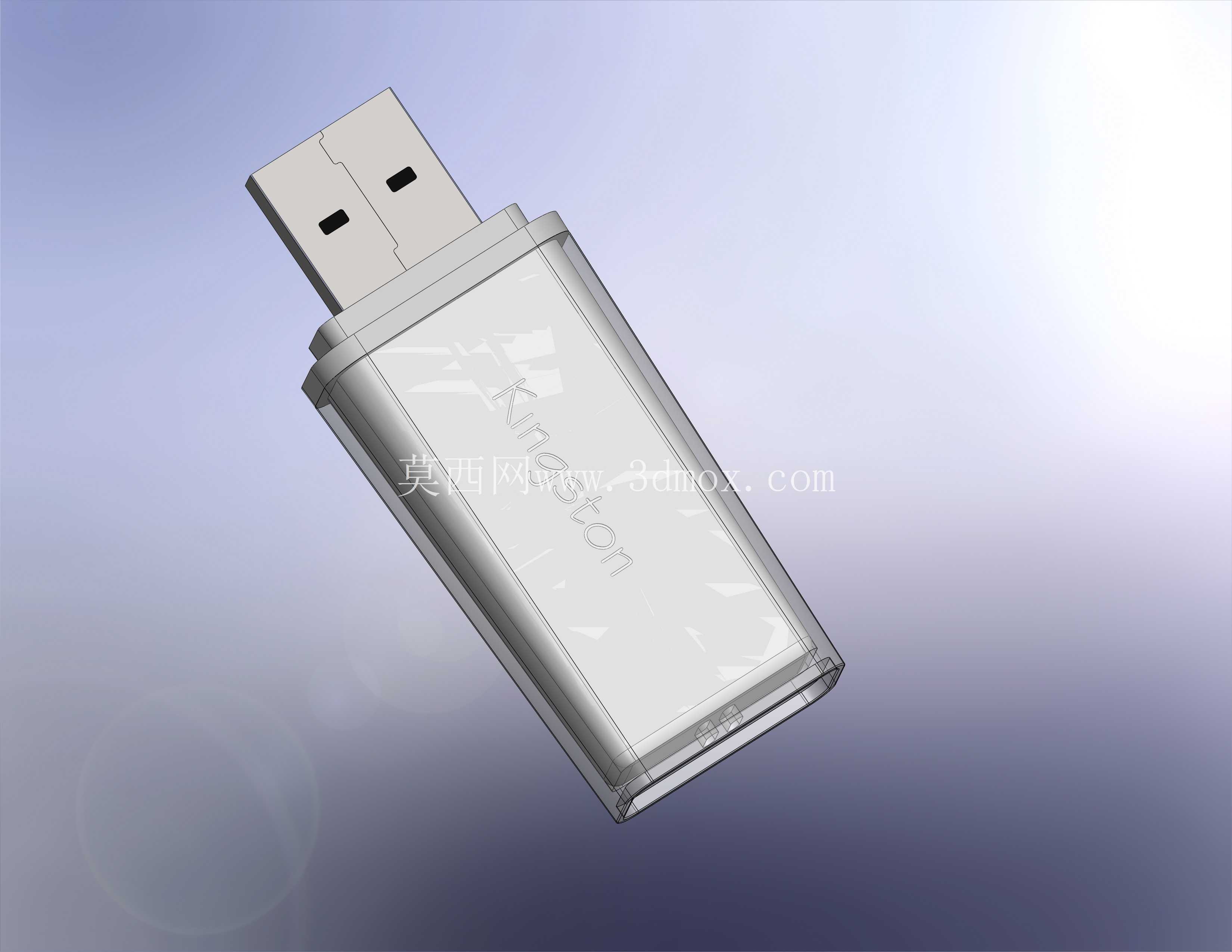

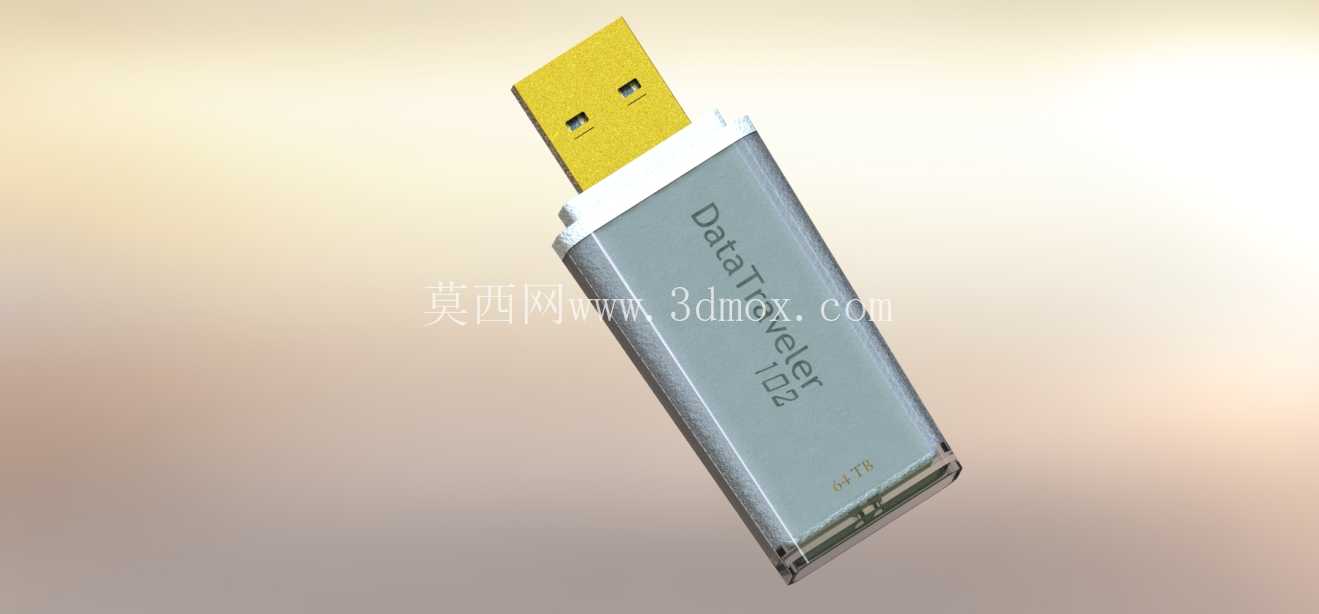

金士顿DataTraveler102U盘外观结构设计

日常办公场景中，这类便携闪存存储介质是跨设备数据传输的核心载体，从车间工控机的程序拷贝，到设计岗的图纸跨终端流转，再到外勤场景的资料随身携带，都需要这类结构紧凑、插拔便捷的存储硬件做支撑。这款U盘的结构设计完全围绕便携性与耐用性做平衡，整体采用一体式金属外壳包裹核心存储PCB的方案，没有额外的保护帽结构，避免了日常使用中帽盖丢失的常见问题，金属外壳同时承担电磁屏蔽与物理防护的作用，能抵御日常携带时的挤压、轻微磕碰，避免内部闪存芯片、USB接口焊盘受外力损坏。

从结构设计逻辑来看，外壳采用拉伸铝型材加工后做表面阳极氧化处理，表面蚀刻的品牌与型号标识不会因日常摩擦脱落，外壳与内部PCB的配合采用过盈卡扣加微量背胶的固定方式，既保证装配效率，也避免日常插拔时外壳与内芯出现松脱。前端USB公头直接焊接在PCB板上，金属外壳在接口位置做了收边限位，插拔时的受力直接传递到金属外壳而非PCB焊盘，大幅提升接口的抗疲劳寿命，避免长期插拔后出现接口虚焊、脱落的问题。

尺寸设计上，整体长度控制在60mm以内，截面宽度19mm、厚度9mm，属于常规便携U盘的尺寸区间，不会因为体积过大遮挡相邻的USB接口，在工控机、笔记本等接口排布密集的设备上使用时，不会出现插了这个U盘就没法用相邻接口的情况。外壳尾部没有设计额外的挂绳孔结构，整体线条做了圆弧过渡，放在口袋、工具包中不会勾挂织物，边缘做了0.3mm的倒角处理，握持插拔时不会有割手的触感。

实际使用场景下，这类无帽金属外壳的U盘适配的工况更宽泛，在车间多尘环境中，金属外壳的接缝紧密，能阻挡大部分浮尘进入内部接触PCB板，相比塑料外壳的产品，抗形变能力更强，即使被工具包内的扳手、螺丝刀等金属物件挤压，也不会出现外壳开裂的问题。接口部分的金手指做了镀金处理，抗氧化能力更强，长期在湿度偏高的车间环境存放，也不会因为金手指氧化出现接触不良、识别失败的问题。

建模过程中需要重点把控几个配合公差：金属外壳的内槽尺寸与PCB板的外形配合公差控制在0.1mm以内，避免装配后PCB在壳体内晃动；USB公头的伸出长度严格遵循USB-IF规范，伸出外壳端面12.5mm，保证插入母座后能完全接触，不会出现插不到位导致的识别失败；外壳的分型线位置设计在侧面棱线处，加工后打磨不会影响外观面的完整性，表面蚀刻的标识深度控制在0.15mm，既保证标识清晰，也不会因为蚀刻过深破坏外壳的结构强度。

从结构可靠性角度出发，这款设计没有活动部件，相比带伸缩结构、旋转结构的U盘，故障点更少，长期使用的稳定性更高，适合对存储设备可靠性要求高的工业场景、办公场景使用。外壳的金属材质还能辅助内部闪存芯片散热，在持续大文件读写时，热量能通过金属外壳快速散出，避免内部芯片过热导致的读写降速、掉盘问题。整体外观走简约实用的路线，没有多余的装饰结构，所有的外形设计都服务于耐用性、便携性的核心需求，没有为了外观牺牲结构可靠性的设计。
