金士顿DataTraveler系列U盘外观结构三维建模

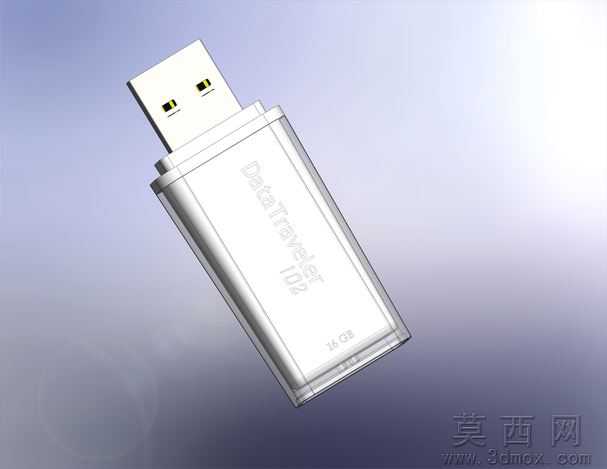

本次建模对象为经典款透明外壳U盘，建模过程以还原产品真实外观与装配结构为核心目标，首先通过实物测绘获取U盘各部件的精准尺寸参数，涵盖USB公头的标准接口尺寸、外壳的长宽高比例、盖帽的配合公差等基础数据，为后续建模提供准确的尺寸依据。建模阶段采用自底向上的装配设计思路，首先构建USB金属公头部分，通过拉伸、切除等基础特征还原接口的金属触点、定位卡槽等细节结构，确保公头尺寸完全符合通用USB接口规范，可与标准USB母座完成虚拟装配干涉检查。随后进行主体外壳建模，针对半透明塑料外壳的特性，先通过薄壁拉伸构建外壳的基础腔体结构，预留内部PCB电路板与闪存芯片的安装空间，再通过扫描、圆角特征还原外壳表面的丝印标识区域与边缘的顺滑倒角，还原外壳一体成型的注塑件质感。盖帽部分重点设计与主体的卡扣配合结构，通过凸台与凹槽的特征组合，还原盖帽插拔时的阻尼感结构，同时保证盖帽与主体对接后无错位缝隙。材质渲染阶段，为金属公头赋予磨砂金属材质，调整反射参数模拟不锈钢金属的弱反射质感；为半透明外壳赋予半透明PC塑料材质，调整折射度与雾度参数，还原透明塑料微微泛白的半通透效果，同时在外壳表面添加浮雕式的品牌型号丝印，通过凹凸贴图与轻微的自发光参数模拟丝印的印刷质感；盖帽部分采用与主体一致的透明塑料材质，保证整体视觉风格统一。场景搭建采用渐变浅灰背景，添加柔和的环境光与主辅光源，通过光影变化突出U盘的轮廓结构与材质质感，调整视角为斜45度俯视角度，完整展示U盘的接口、外壳、盖帽三个核心部分的外观特征，同时通过渲染参数调整，避免透明材质出现过度曝光或折射失真的问题，最终呈现的模型可用于数码产品外观展示、结构教学演示等场景，完整还原了该款U盘的工业设计细节与装配逻辑。
