Prusa i3打印机百分表调平固定支架

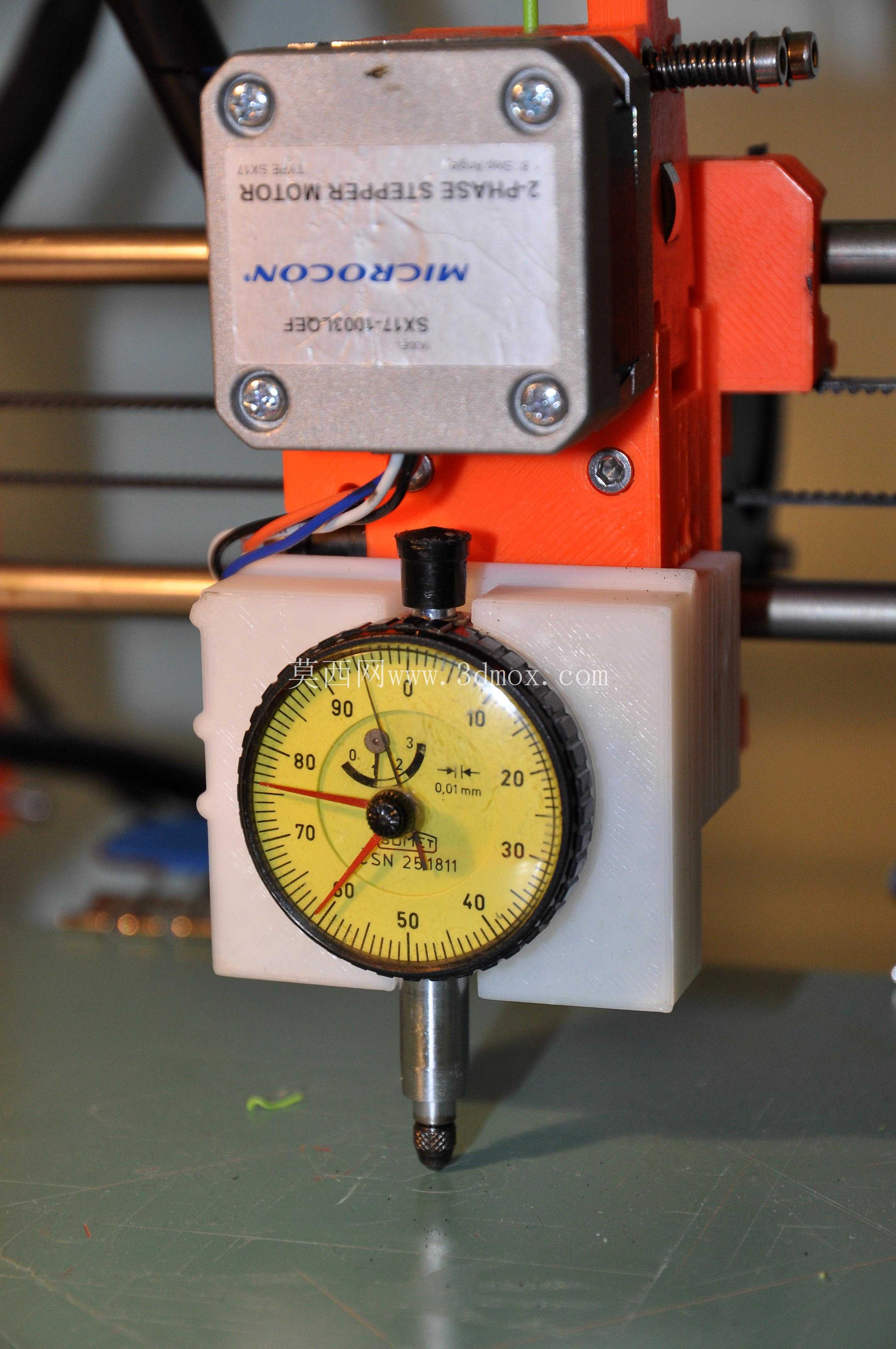

　　在桌面级FDM3D打印的实际生产作业中，打印床的平面度与Z轴零点校准精度，直接决定首层附着效果、打印件翘边风险乃至整批次制件的尺寸合格率，很多从业者日常调平依赖A4纸摩擦感的手动判断，受操作力度、个人手感差异影响，校准一致性极差，尤其是长时间运行后X轴导轨出现轻微挠度、打印床受热产生微变形时，手动调平的误差会被进一步放大，最终导致打印失败率居高不下。这套适配Prusa i3机型的百分表安装固定结构，正是针对桌面级设备日常校准的痛点设计，核心作用是将百分表稳定固定在X轴滑块的对应安装位上，通过百分表的高精度示值，替代人工手感判断，实现打印床全平面的量化校准。

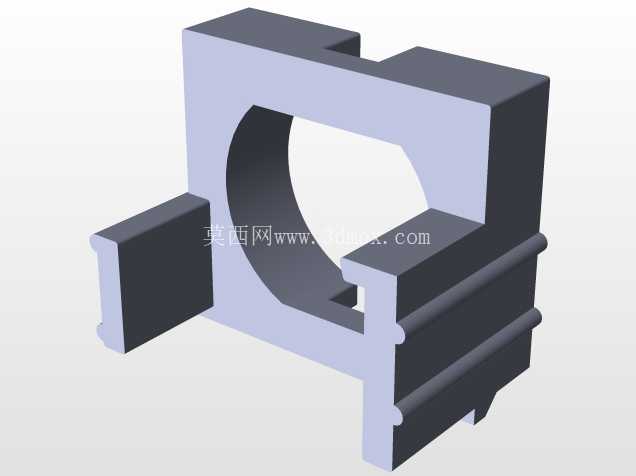

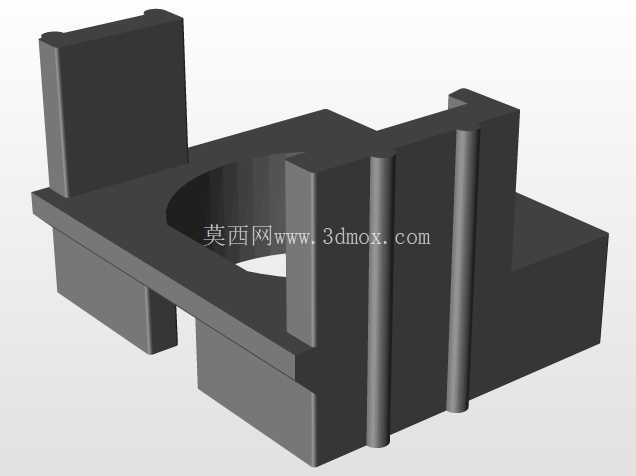

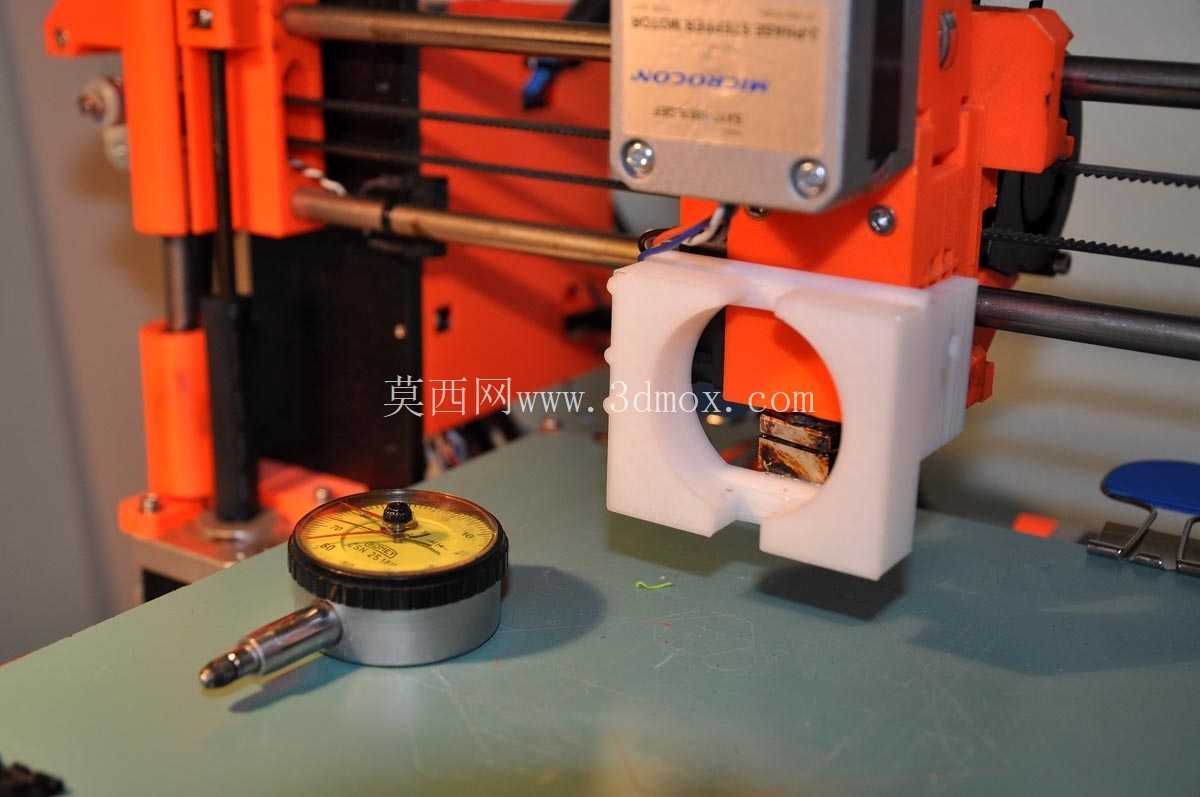

　　从结构设计逻辑来看，固定座采用了与步进电机安装面贴合的安装方式，无需对原有打印机主体结构做打孔、切削等破坏性改装，直接利用现有步进电机的安装螺丝位即可完成固定，安装过程中仅需保证固定座与X轴运动方向的平行度，即可确保百分表测头垂直作用于打印床表面，避免测杆倾斜带来的示值误差。固定座的主体支撑结构做了适配百分表夹持柄的环形卡槽设计，卡槽内径匹配常用百分表的夹持套筒尺寸，侧面预留锁紧螺丝孔，安装时可根据实际测量需求调整百分表的上下高度，保证测头接触打印床时，百分表指针处于有效量程范围内，既不会因测头压缩量过大超出量程损坏表体，也不会因压缩量不足导致移动过程中测头脱离床面无法读数。

　　从安装边界尺寸来看，固定座的整体外伸长度经过严格控制，安装完成后不会与打印机的Z轴立柱、打印床边缘的固定夹产生运动干涉，X轴全行程移动过程中，百分表测头可以完整覆盖打印床的整个有效打印区域，不会出现测量死角。实际使用时，将X轴移动到打印床上方的不同点位，通过百分表示值的变化，即可直观判断对应位置床面的高度差，配合床面下方的调平螺母做量化调整，相比传统手感调平，校准精度可以提升一个数量级，尤其是更换不同厚度的打印平台、长时间打印后床面出现形变、或者Z轴步进电机丢步重新校准零点时，这套结构可以大幅缩短校准耗时，同时保证多次校准的一致性。

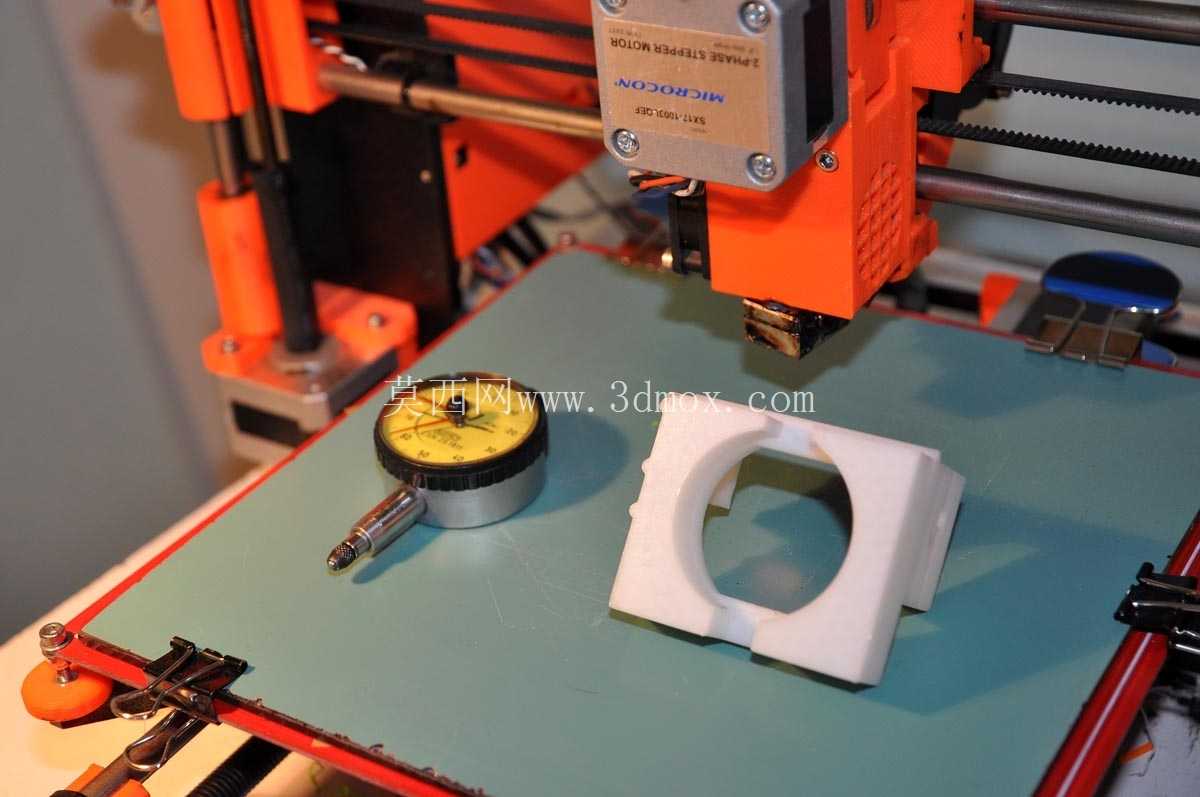

　　结构设计上还考虑了日常拆装的便捷性，当完成校准作业后，仅需松开百分表夹持位的锁紧螺丝，即可快速取下百分表，不会影响打印机的正常打印作业，固定座本身采用轻量化设计，安装在X轴滑块上不会增加过多运动负载，不会导致X轴步进电机出现丢步、运动卡顿等问题。针对Prusa i3机型的开源结构特性，这套固定座的安装基准完全匹配原厂挤出头组件的安装平面，安装后百分表测头的运动轨迹与挤出头喷嘴的运动轨迹处于同一平面，测量得到的高度差可以直接对应喷嘴与床面的实际间隙，无需做额外的数值换算，降低了一线操作人员的使用门槛。在实际车间批量作业场景中，多台同型号Prusa i3设备轮换作业时，这套校准辅具可以快速在不同设备间拆装转移，无需为每台设备单独配置校准工装，进一步降低了生产辅具的投入成本。结构的受力设计也做了针对性优化，固定座与步进电机安装面的接触位置做了加强筋处理，避免X轴快速移动时固定座出现震颤，导致百分表示值跳动影响读数准确性，测头位置与固定座安装面的力臂长度经过反复验证，既保证了足够的测量空间，又不会因力臂过长导致结构形变影响测量精度。
