Prusai3打印机百分表调平固定支架

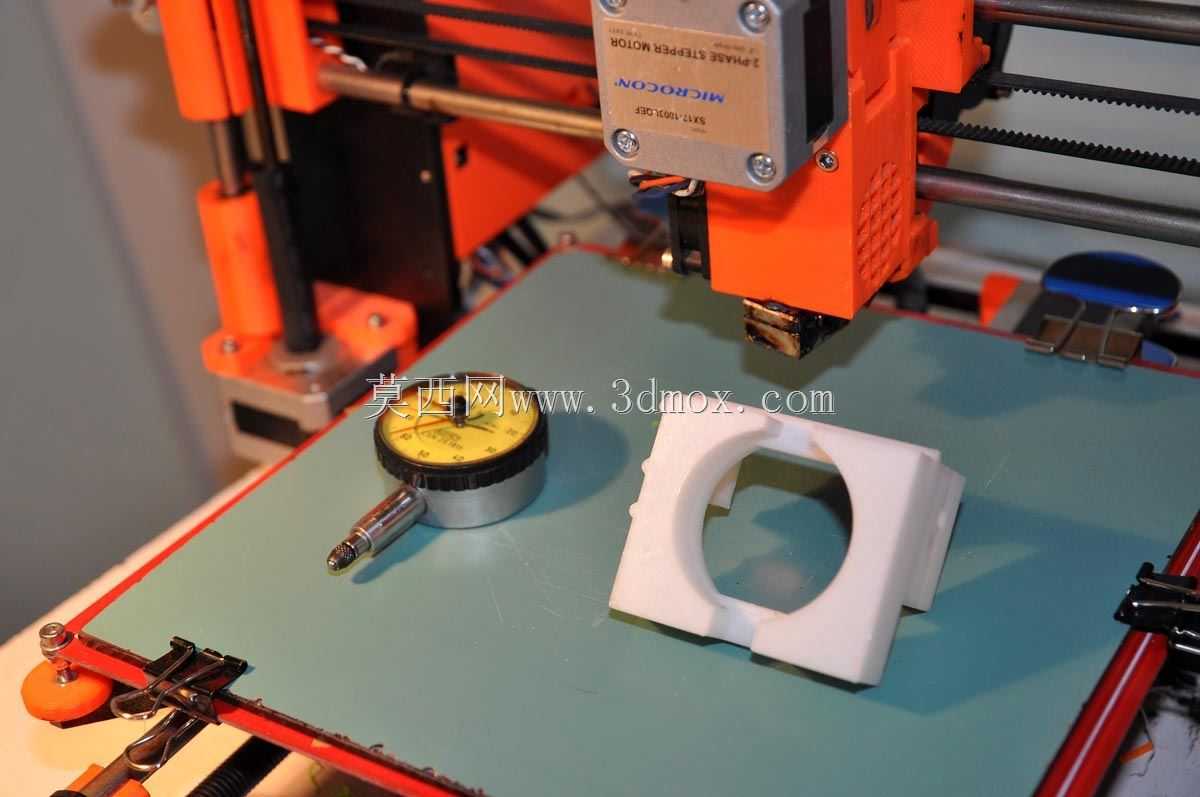

这套适配Prusa i3机型的百分表架设结构，核心作用是把表盘式指示表稳定固定在挤出机运动组件上，替代传统手动调平纸片的作业方式，让热床平面度检测、喷嘴与床面间距校准获得可量化的读数依据。在桌面级FDM设备的日常运维场景里，热床形变、导轨平行度偏差、Z轴限位误差都会直接造成首层附着失败、模型翘边甚至喷嘴刮擦床面，而手持百分表测量很难保证测头始终沿Z轴垂直施力，读数会随手腕晃动出现明显偏差，这套支架正是为解决该痛点设计。

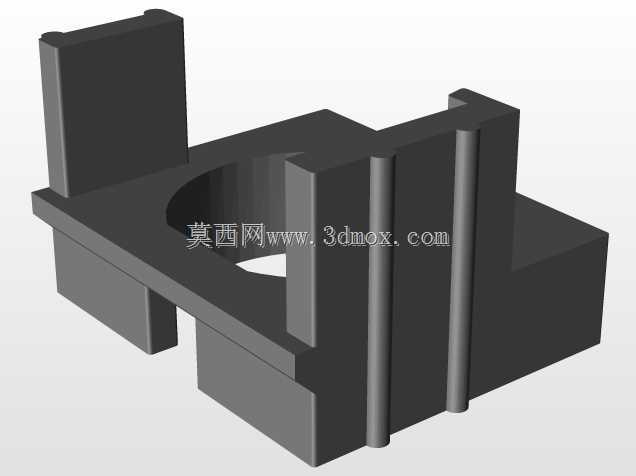

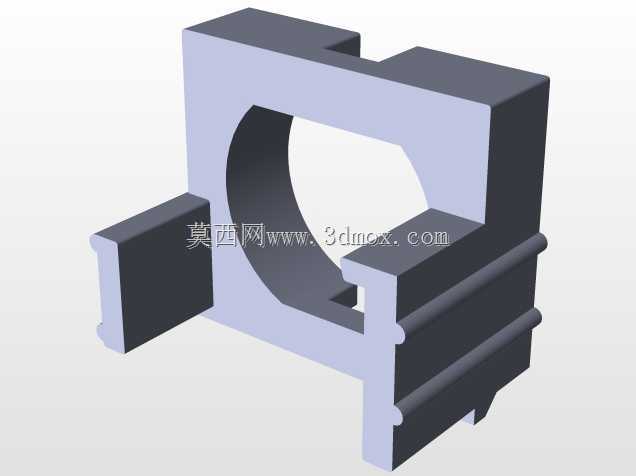

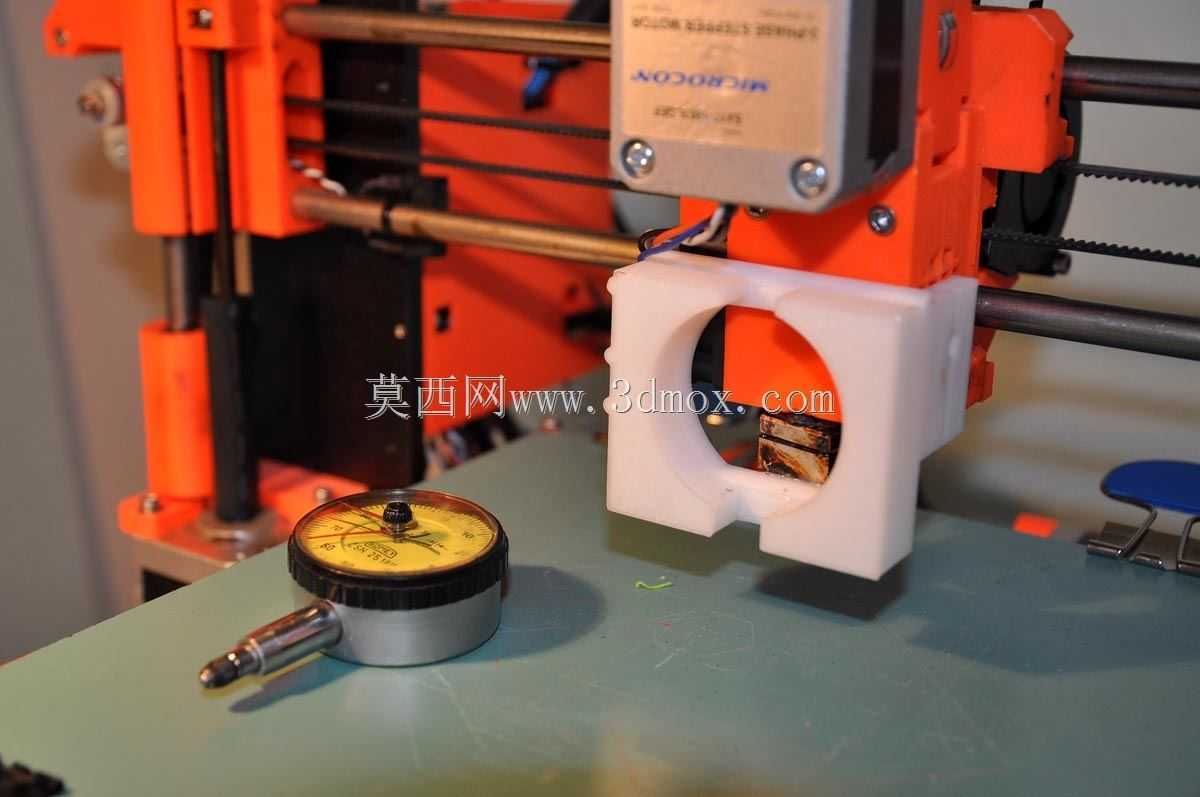

从结构布局看，夹持部分采用半包式卡槽抱紧百分表的轴套外壁，侧向预留紧定螺钉孔位，安装时只需将表杆插入卡槽后拧紧紧定件，就能限制百分表的周向转动与轴向窜动，测头伸出长度可根据喷嘴高度自由调整，保证测量行程覆盖0到10毫米的常用校准区间。支架与挤出机外壳的连接位直接复用原有设备的螺丝孔位，无需在铝型材或塑料机身上额外打孔，安装边界完全贴合Prusa i3挤出机的外侧轮廓，不会触碰同步带、气管以及加热棒接线，运动过程中不会与X轴两端的限位块发生干涉。

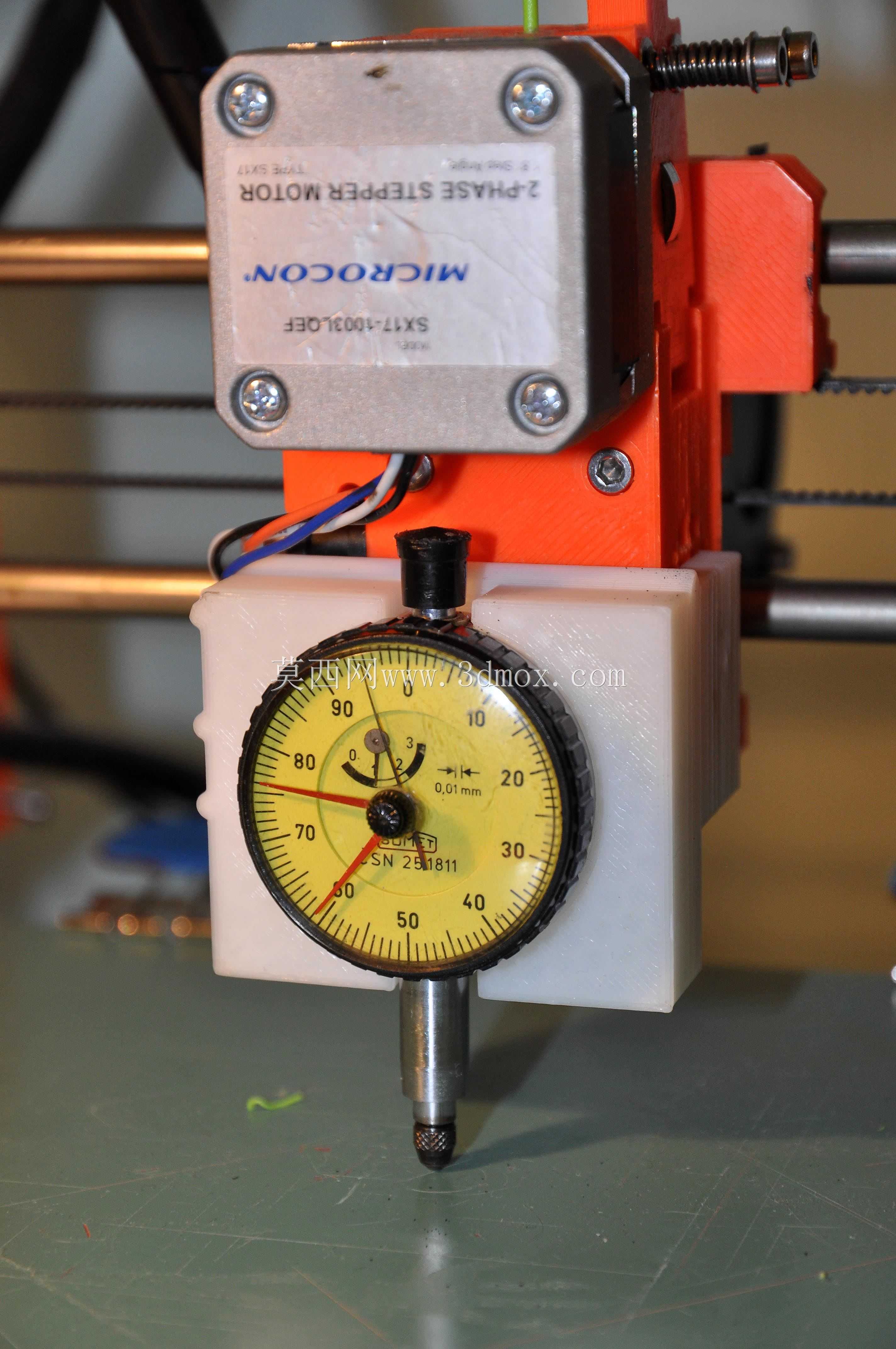

实际使用时，测头垂直接触热床表面，随着挤出机沿X、Y轴走完整幅网格路径，表盘指针的摆动量会直接反馈对应点位的高度差，操作人员可根据读数逐点调整热床下方的调平螺母，相比凭手感抽拉纸片的方式，平面度校准精度可控制在0.01毫米级别。设计过程中优先控制了支架整体重量，避免额外负载加大X轴步进电机的出力负担，同时夹持中心尽量靠近挤出机的运动重心，减少高速移动时的表架抖动。支架底部做了避让缺口，即便百分表测头完全收回，也不会和喷嘴的散热外壳发生碰撞，拆装更换喷嘴时无需整体拆下支架，只需松开紧定螺钉取下百分表即可完成维护作业。

针对长期使用的工况，支架与百分表接触的内壁做了加厚处理，避免反复装夹造成夹持孔磨损变大，连接挤出机的安装面设置了浅定位凸台，装配时可快速卡入定位，无需反复调整支架水平角度。整个结构没有复杂的活动部件，依靠自身刚性即可维持测量稳定性，既适合个人玩家做设备定期校准，也可用于小型3D打印工坊的批量设备点检作业。
