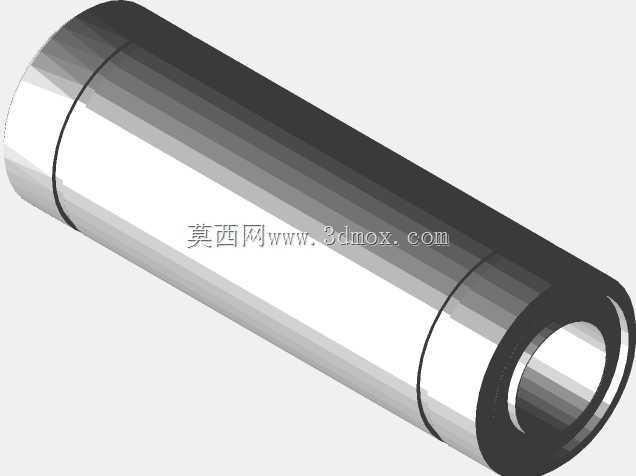

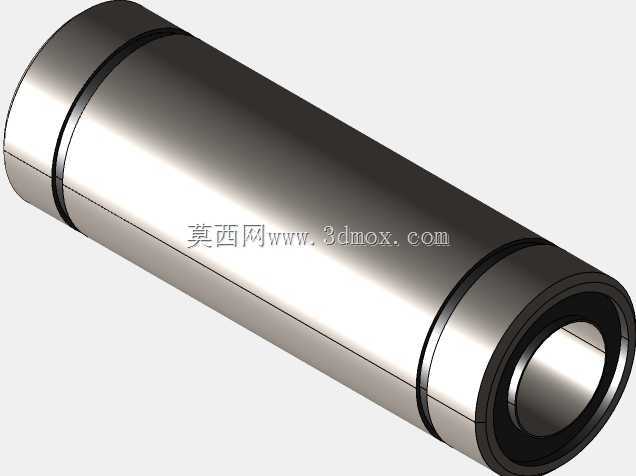

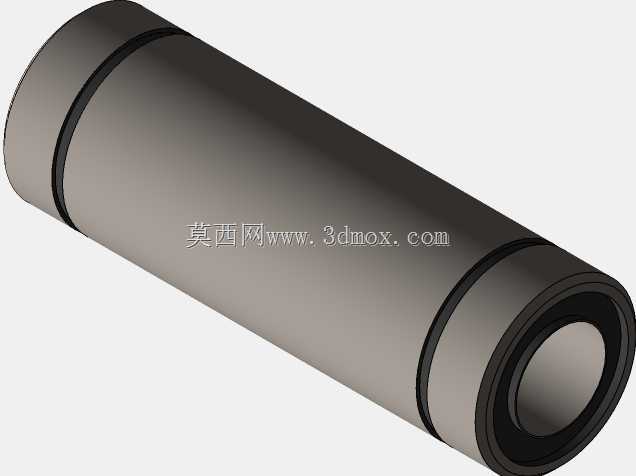

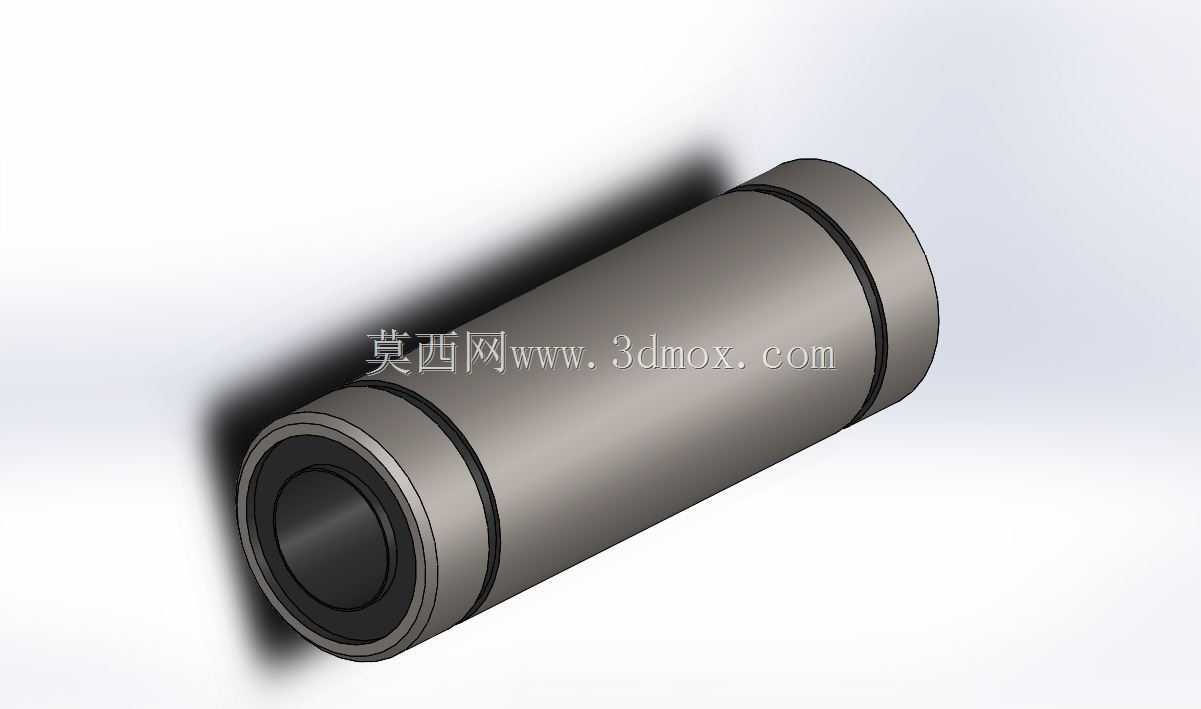

LM8LUU加长型直线运动轴承结构设计

这款加长型直线轴承是线性传动系统中应用极为广泛的基础支撑部件，主要承担光轴上的直线往复运动导向与承载功能，在各类需要精准直线位移的机械结构中都能见到它的身影。从日常的3D打印设备运动轴、小型自动化点胶机的滑台导向，到包装生产线的推料机构、电子设备组装流水线的位移模组，甚至是小型检测设备的探针进给结构，这类长型直线轴承都能凭借稳定的性能满足使用需求。相较于标准长度的同内径直线轴承，加长款的设计大幅提升了轴承与配套光轴的接触长度，能够在承受同等径向载荷的情况下分散接触应力，降低单位面积的承压数值，不仅能减少运行过程中的晃动偏差，提升直线运动的导向精度，还能有效降低长期往复运动带来的磨损速率，延长整套传动结构的维护周期与使用寿命。在设计这款轴承的结构时，核心围绕导向精度保持、运行顺畅度、安装便捷性三个核心维度展开：整体采用同轴圆筒式的主体结构，内圈设置循环滚珠滚道，通过钢珠的无限循环滚动将传统滑动摩擦转化为滚动摩擦，极大降低了运动过程中的阻力，即使是低速轻载的往复运动场景，也能避免爬行卡顿的问题；外壳体采用高精度冷拔工艺加工成型，保证内外圆柱面的同轴度公差控制在极小范围内，两端设置的密封挡圈可以阻挡外界粉尘、碎屑进入内部滚道，同时避免内部润滑脂的流失，适配多粉尘的工业车间使用场景。从安装边界来看，这款轴承的外径与标准LM8系列轴承保持一致，不需要额外修改安装座的孔径尺寸，仅需要在安装座上预留对应长度的轴向安装空间即可，轴承外圈与安装座采用过渡配合的装配方式，两端可以通过卡簧进行轴向定位，装配过程简单便捷；内孔适配公称直径8mm的标准直线光轴，运行过程中滚珠与光轴表面为点接触形式，对光轴的表面硬度与粗糙度有一定要求，通常搭配表面淬火处理的镀铬光轴使用，能够获得最优的运行效果与使用寿命。在实际应用选型过程中，这类加长型直线轴承更适合对运动平稳性要求较高、悬臂安装或者存在一定偏载力矩的传动场景，更长的支撑跨距可以有效抵消偏载带来的倾覆力矩，避免运动过程中出现卡滞、局部磨损加剧的问题，同时在高速往复运动的工况下，更长的接触长度也能更好地保持运动轴线的直线度，保证末端执行机构的位移精度满足生产工艺要求。轴承内部的滚珠保持架采用低摩擦的工程塑料材质，不仅能够精准分隔每颗钢珠的位置，避免滚珠之间的相互摩擦碰撞，还具备一定的自润滑特性，即使在润滑不充分的情况下也能短时间维持正常运行，降低设备突发故障的概率。
