3/8英寸公制短套筒收纳托盘

　　在机加工车间、设备维保工位、家用五金工具整理场景中，套筒的零散存放一直是影响作业效率的常见问题：不同规格的短套筒混放在工具盒内，取用前需要反复翻找核对尺寸，作业过程中随手放置的套筒还容易滚落遗失，尤其是3/8英寸驱动方的公制短套筒，作为日常拆装10-19mm区间螺栓的高频使用工具，其收纳规整度直接影响拆装作业的流畅度。这款针对3/8英寸公制短套筒设计的收纳托盘，正是瞄准一线维保、装配场景的实际痛点开发，适配常规工位的工具摆放空间，可直接放置在工作台面、工具柜抽屉内，也可通过背部粘贴固定在工具墙挂板区域，适配多数常规工具存储场景的安装边界。

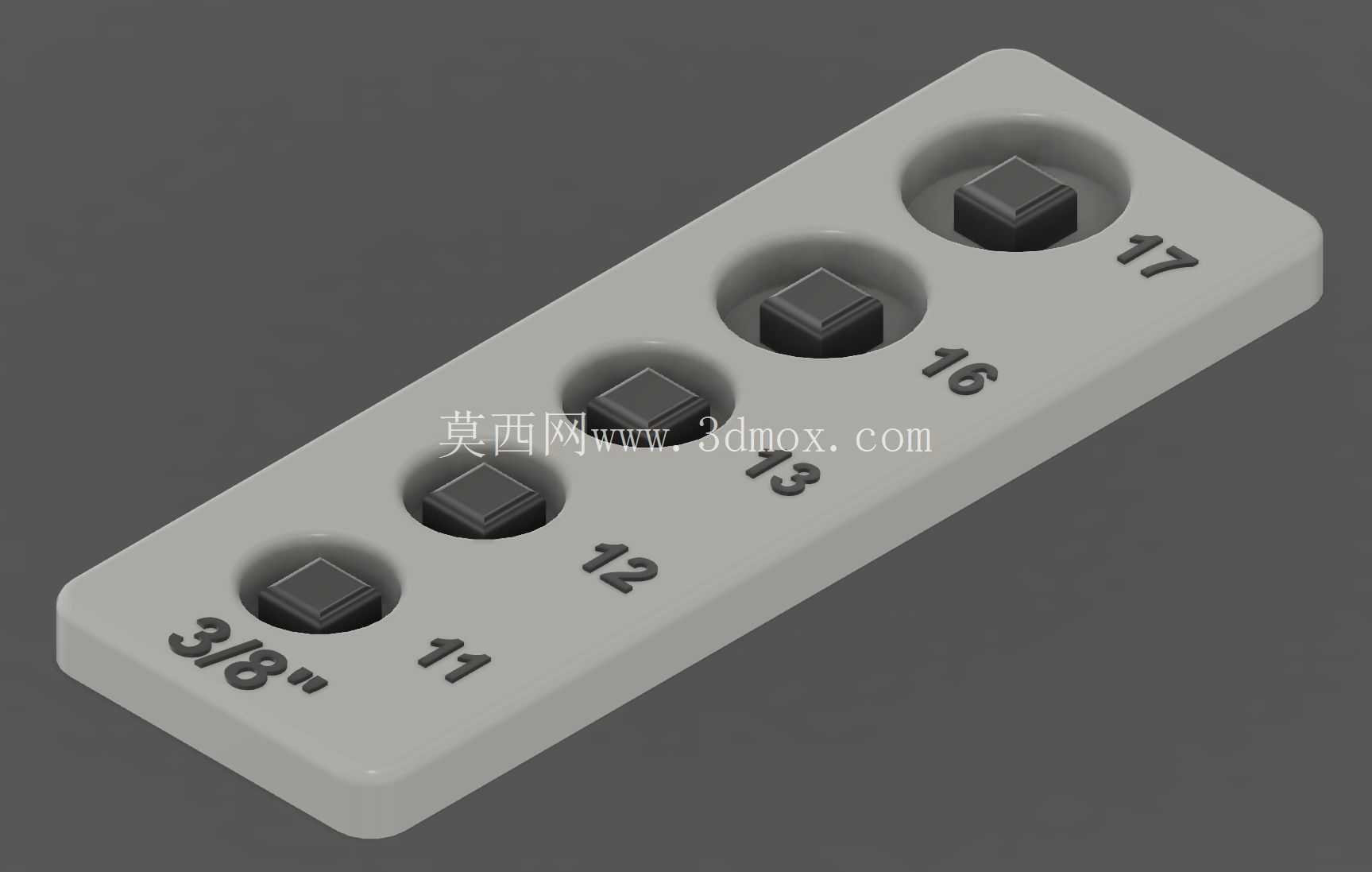

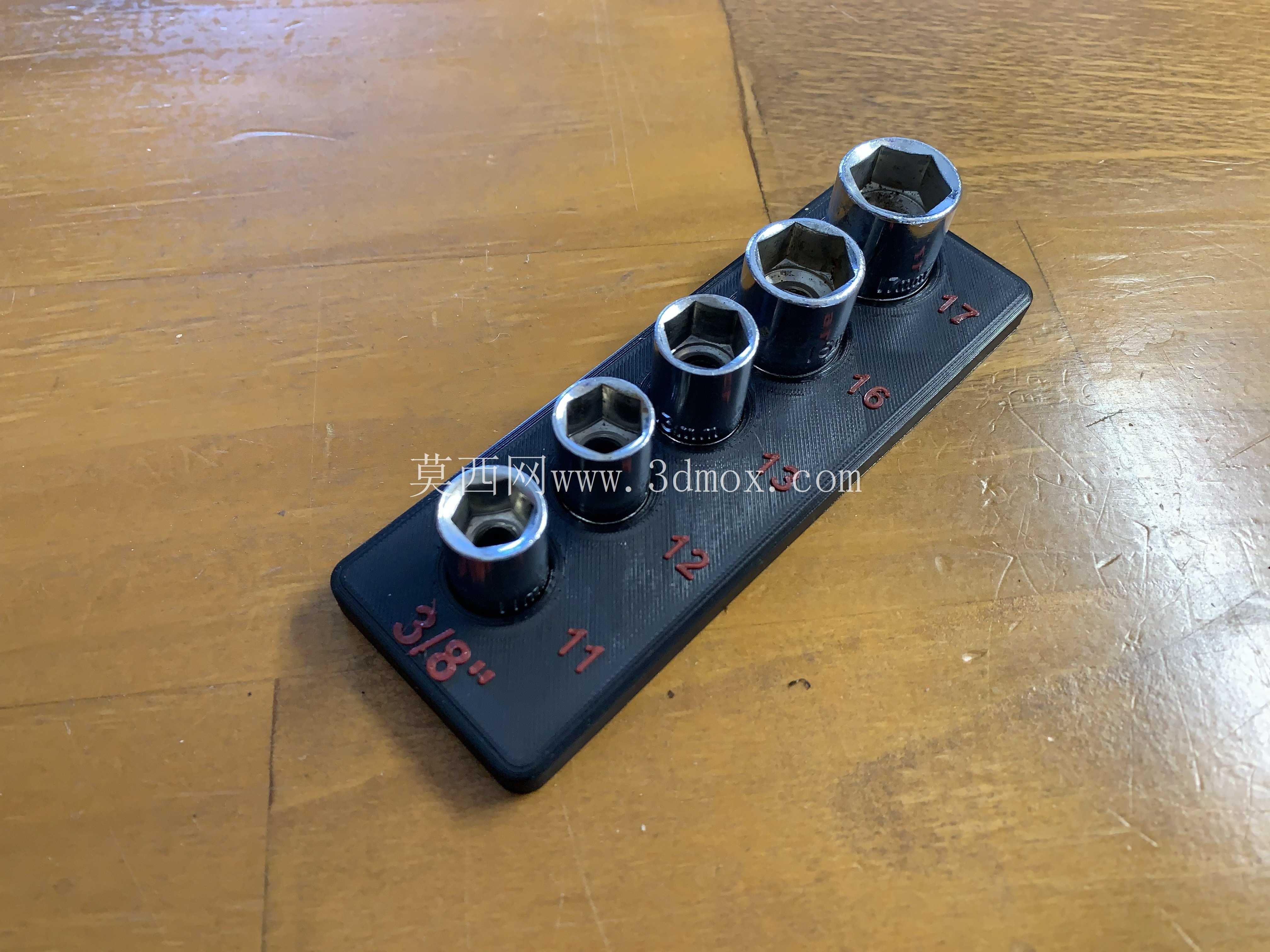

　　托盘本体采用一体化结构设计，整体为窄长条形布局，长度方向依次排布5个对应规格的套筒插接位，分别适配11mm、12mm、13mm、16mm、17mm五种常用公制规格的3/8英寸驱动短套筒，每个插接位的内孔尺寸严格匹配对应套筒的驱动端外径，插接后套筒保持竖直状态，不会因托盘倾斜、挪动出现松脱掉落的情况，同时插接深度经过反复验证，既保证套筒放置后的稳定性，又能让套筒上部露出足够高度，方便作业人员单手取放，无需额外抠取。每个插接位旁侧都做了凸起的规格标识，标识采用与托盘本体不同的颜色区分，在车间常规照明环境下可快速识别对应套筒规格，无需凑近查看刻印尺寸，减少选件耗时。

　　设计过程中针对FDM3D打印的工艺特性做了适配优化，所有边角均做了R2以上的圆角过渡，避免打印过程中出现应力集中导致的翘边问题，托盘底部设置了0.2mm层高的平整打印基面，无需额外添加支撑结构即可完成打印，降低打印制作的门槛。托盘本体的壁厚设置为2mm，在PETG耗材常规打印参数下，可承受日常工具摆放的磕碰、挤压，不会出现开裂变形的问题，整体重量轻便，挪动转移无负担。从实际使用场景来看，这款托盘覆盖了日常设备维保、装配作业中最高频使用的几个公制套筒规格，对于多数常规拆装作业而言，无需携带整套套筒组，仅需将该托盘放置在作业半径内即可完成对应规格螺栓的拆装工作，尤其适合外出维保、现场抢修时的工具精简携带，减少工具负重的同时避免套筒遗漏。

　　托盘表面做了平整处理，无多余的凸起结构，多个同类型托盘可并排叠放，节省工具柜的存储占用空间，插接位的尺寸公差控制在0.1mm以内，适配市面上绝大多数标准3/8英寸公制短套筒的尺寸，不会出现过紧插不进、过松易掉落的问题。在工位5S管理推行过程中，这类定置化的工具收纳件可帮助作业人员快速完成工具归位，作业完成后可直观核对套筒是否全部收回，避免工具遗落在设备内部造成安全隐患，相比通用型的多格工具盒，这种针对特定规格系列套筒设计的专用托盘，取放路径更短，规格识别更快，长期使用下可有效减少无效作业时间，提升拆装作业的整体效率。
