熔融沉积成型设备挤出加热端结构

在桌面级熔融沉积成型设备的核心功能单元中，挤出加热端是直接决定耗材熔融质量、出丝稳定性与成型精度的关键部件，日常作业中，该部件需要持续维持180-260摄氏度的稳定温区，将送入的固态热塑性耗材均匀熔融后，按照切片路径精准挤出到成型平台上，完成三维实体的逐层堆叠。从实际装机适配场景来看，这类热端结构可兼容PLA、ABS、PETG等多种常用FDM耗材，既适配入门级桌面3D打印机的改装替换，也可用于定制化工业级FDM设备的挤出单元搭建，在创客DIY、教学实训、小批量零件打样、手板模型制作等场景中都有广泛应用。

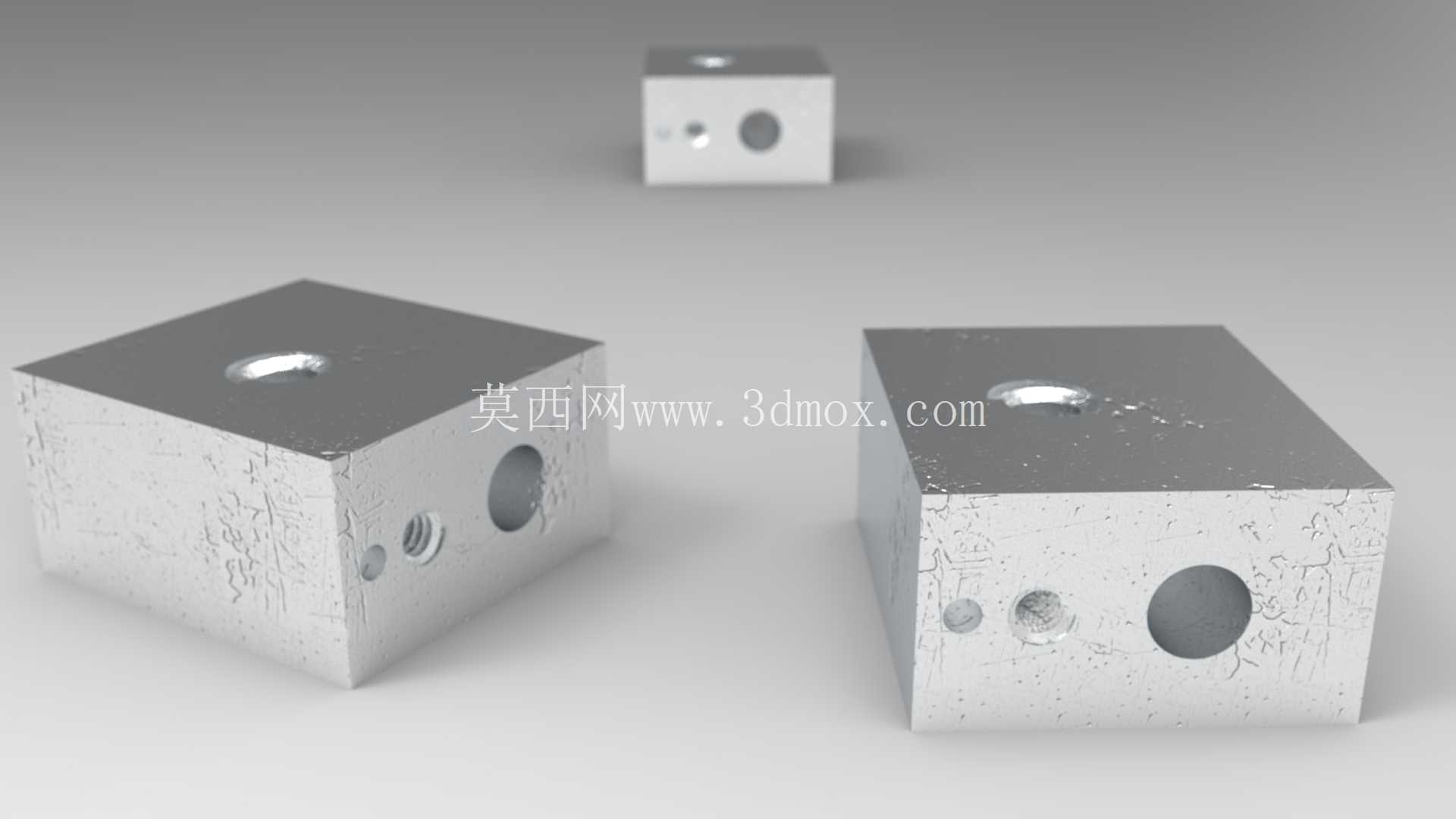

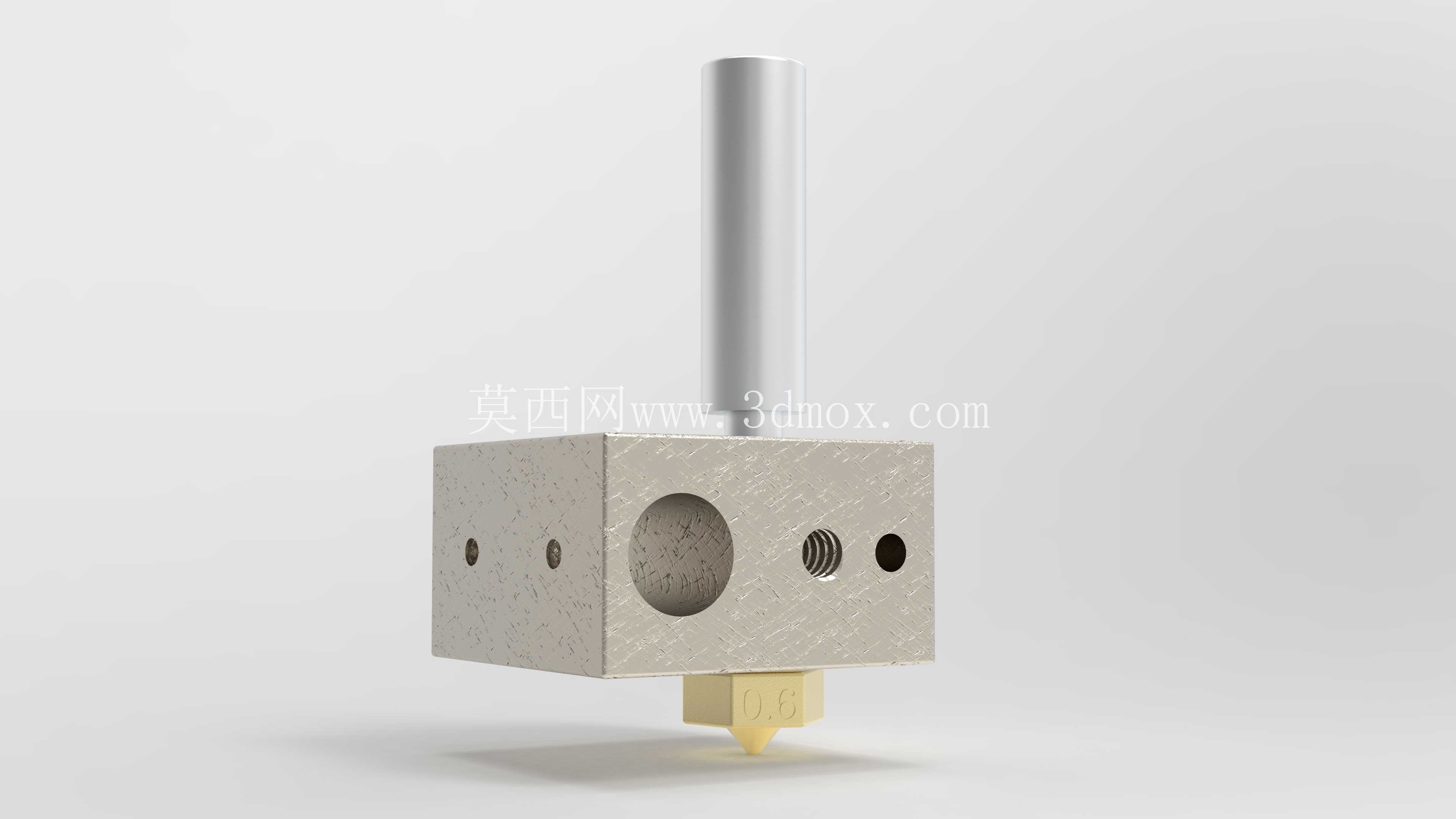

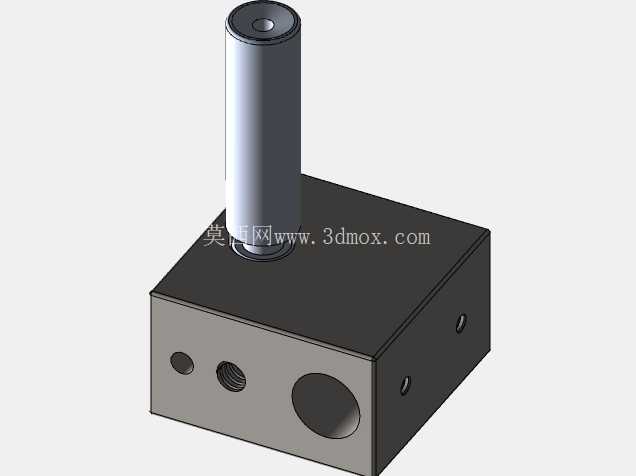

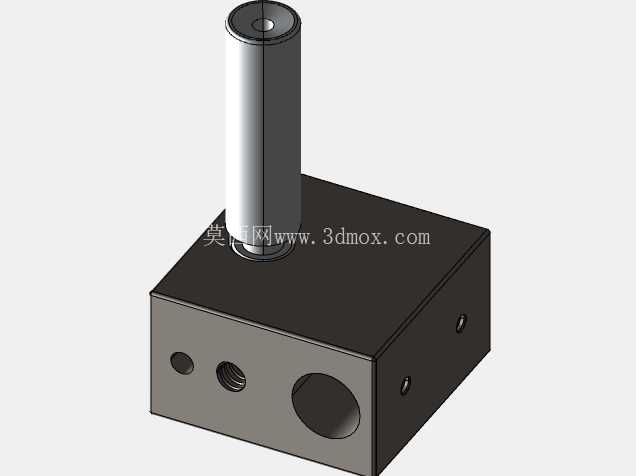

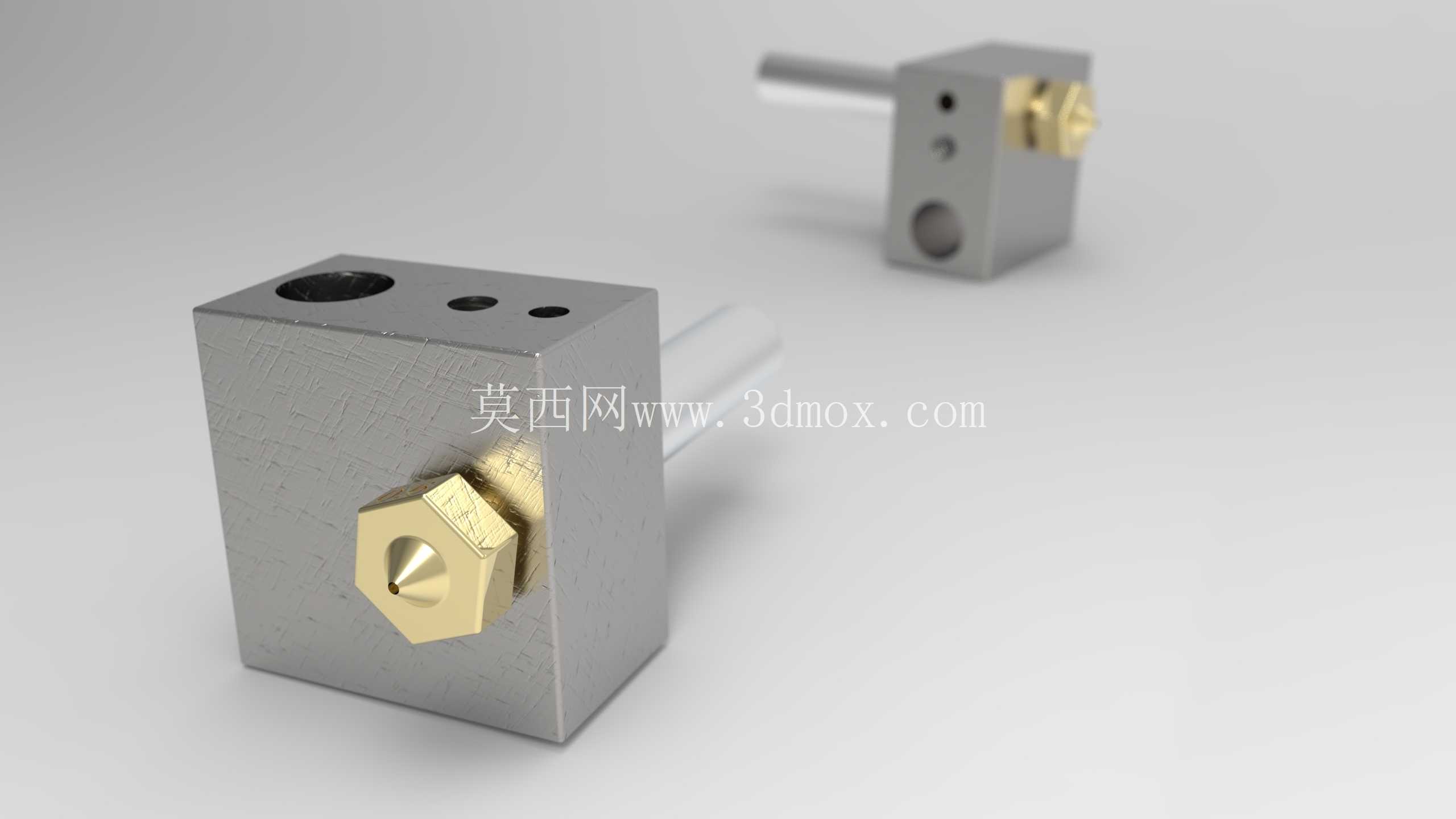

从结构设计逻辑来看，该热端采用分体式模块化布局，主体加热块选用导热性能优异的金属材质加工，整体为规整的立方块结构，这种方正外形的设计并非出于美观考量，而是为了在安装时能够提供平整的贴合面，方便加热棒、温度传感器的固定安装，同时也能让加热块的热容量分布更均匀，避免局部温度差导致的耗材熔融不均问题。加热块上预留的多个安装孔位分别对应喉管固定、加热棒插入、温度传感器安装、喷嘴锁紧的功能，孔位的同轴度公差控制在0.02mm以内，能够保证喉管与喷嘴的对接处无台阶缝隙，避免耗材在熔融过程中出现溢料、堵头的问题。

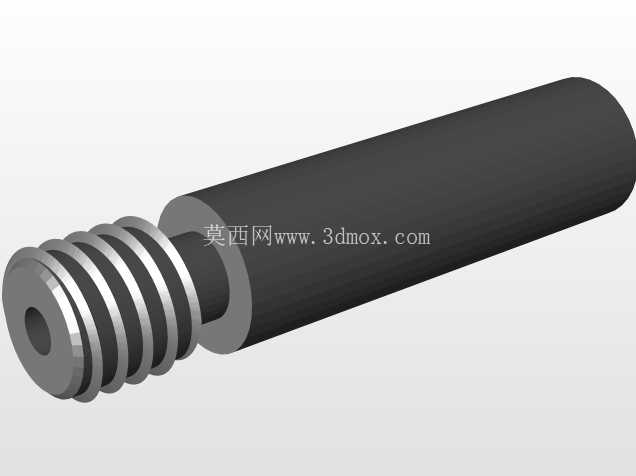

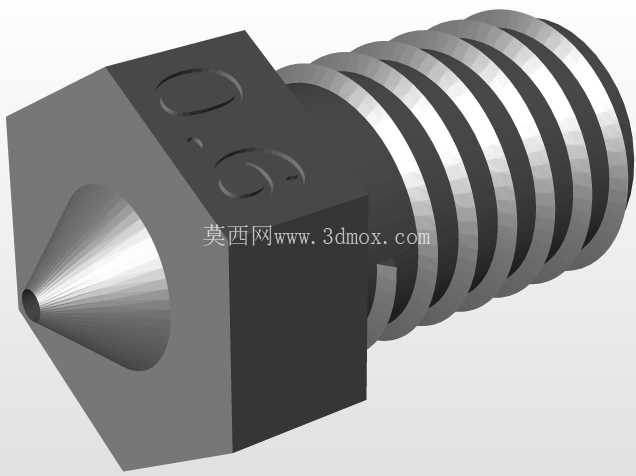

喷嘴部分采用导热性与耐磨性平衡的铜质材料加工，前端为标准的锥形出丝结构，出丝孔的内壁做了镜面抛光处理，能够减少熔融耗材流动时的阻力，避免出丝过程中出现挂丝、拉丝的问题；喷嘴与加热块的连接采用细牙螺纹结构，螺纹配合处做了密封处理，既能够保证热量高效传递到喷嘴前端，也能防止高温熔融态的耗材从螺纹缝隙中渗漏。喉管部分采用低导热系数的金属材质加工，一端插入加热块的固定孔与喷嘴对接，另一端连接挤出机的送料通道，其核心作用是形成热屏障，阻断加热块的热量向挤出机送料段传导，避免耗材在喉管位置提前软化膨胀，导致送料阻力增大、堵料等故障。

从安装边界与尺寸适配来看，该热端的整体外形尺寸控制在紧凑范围内，加热块的侧边预留了标准的安装固定位，能够适配市面上主流的X轴滑车安装孔距，不需要额外定制转接件就可以完成替换安装；喉管的伸出长度、喷嘴的突出高度都按照通用FDM设备的校准基准设计，安装后只需要简单调整Z轴零点高度就可以正常作业，不需要对设备的原有结构做大幅度改动。在功能特性设计上，该热端的热容量经过反复校核，加热块的质量与加热棒功率匹配合理，从室温加热到200摄氏度的时间控制在1分钟以内，持续打印过程中温度波动范围不超过±2摄氏度，能够保证耗材熔融状态的一致性，避免因为温度波动导致的出丝粗细不均、层间结合力不足等成型缺陷。

实际使用过程中，这种模块化的热端结构也方便日常维护，当喷嘴出现磨损、堵头问题时，只需要加热到工作温度后就可以快速拆卸更换，不需要拆解整个挤出组件；加热块与喉管的分体设计，也能在喉管出现耗材碳化堵塞时单独更换配件，降低维护成本。结构设计时还充分考虑了散热需求，喉管与加热块的接触面积经过优化，既保证连接的稳定性，又尽可能减少热传导路径的截面积，配合上端的散热风道，能够有效将冷端温度控制在耗材玻璃化转变温度以下，保证送料过程顺畅。在细节处理上，加热块的所有棱边都做了小倒角处理，避免安装过程中划伤操作人员或者线路，各个安装孔的入口处都做了导向倒角，方便配件的快速装配，减少装配过程中对零件表面的损伤。
