闪迪双接口便携U盘外观结构设计

日常做设备调试、现场测绘的时候，总少不了要在不同设备之间倒数据——车间里的工控机大多还是标配USB-A口，现在新出的轻薄本、平板甚至部分调试用的手持终端，基本都砍掉了A口只留Type-C，之前每次出门都要揣个转接头，要么就是带两个U盘，揣在工服口袋里晃来晃去，还容易丢。这次做的这个双接口U盘结构，就是冲着解决这个跨接口数据传输的痛点来的。

先从实际使用场景倒推设计边界：平时跑现场，U盘大多是塞在工服胸袋、工具包侧袋里，偶尔还会和扳手、卷尺这些金属工具挤在一起，所以外壳不能做那种亮面易刮花的材质，选了微磨砂的硬质塑料壳体，边缘做了R0.8的圆角过渡，既不会硌口袋，掉在水泥地上的时候也能靠圆角分散冲击力，不会像直角壳体那样一摔就裂。整体长度控制在40mm以内，宽度15mm，厚度不到7mm，比常规的单接口U盘还要短一点，插在笔记本侧面的时候不会凸出来一大块，塞进设备狭窄的USB接口槽位里也不会和旁边的插头打架——之前遇到过不少设备的USB口做的凹进去很深，或者两个接口间距特别近，U盘做太长或者太宽，插上去就挡住旁边的口，这个尺寸就是对着常见的工控机、笔记本接口间距反复调整过的，插上去之后预留的插拔余量刚好够手指捏着尾部拔出来，不会卡手。

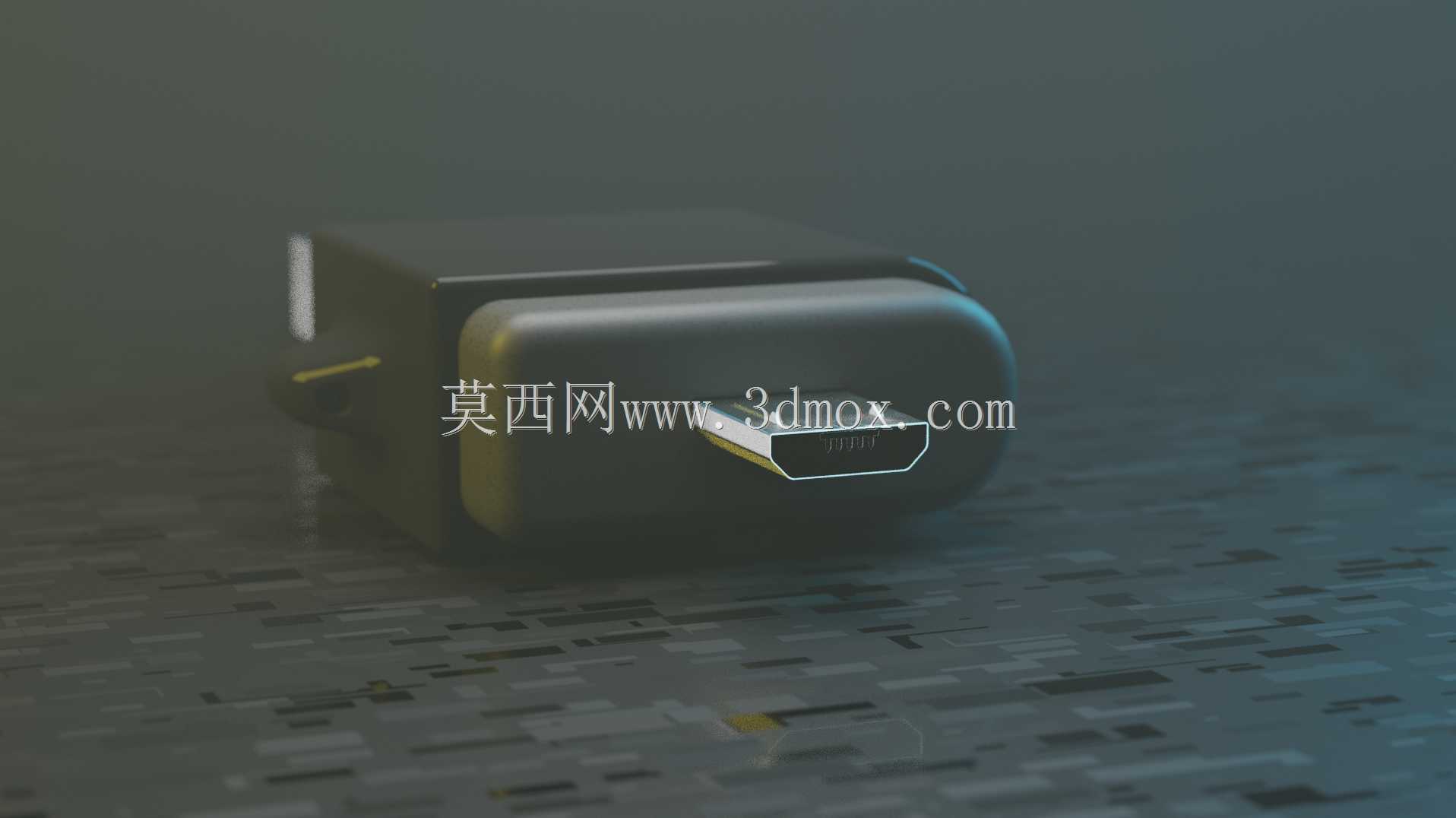

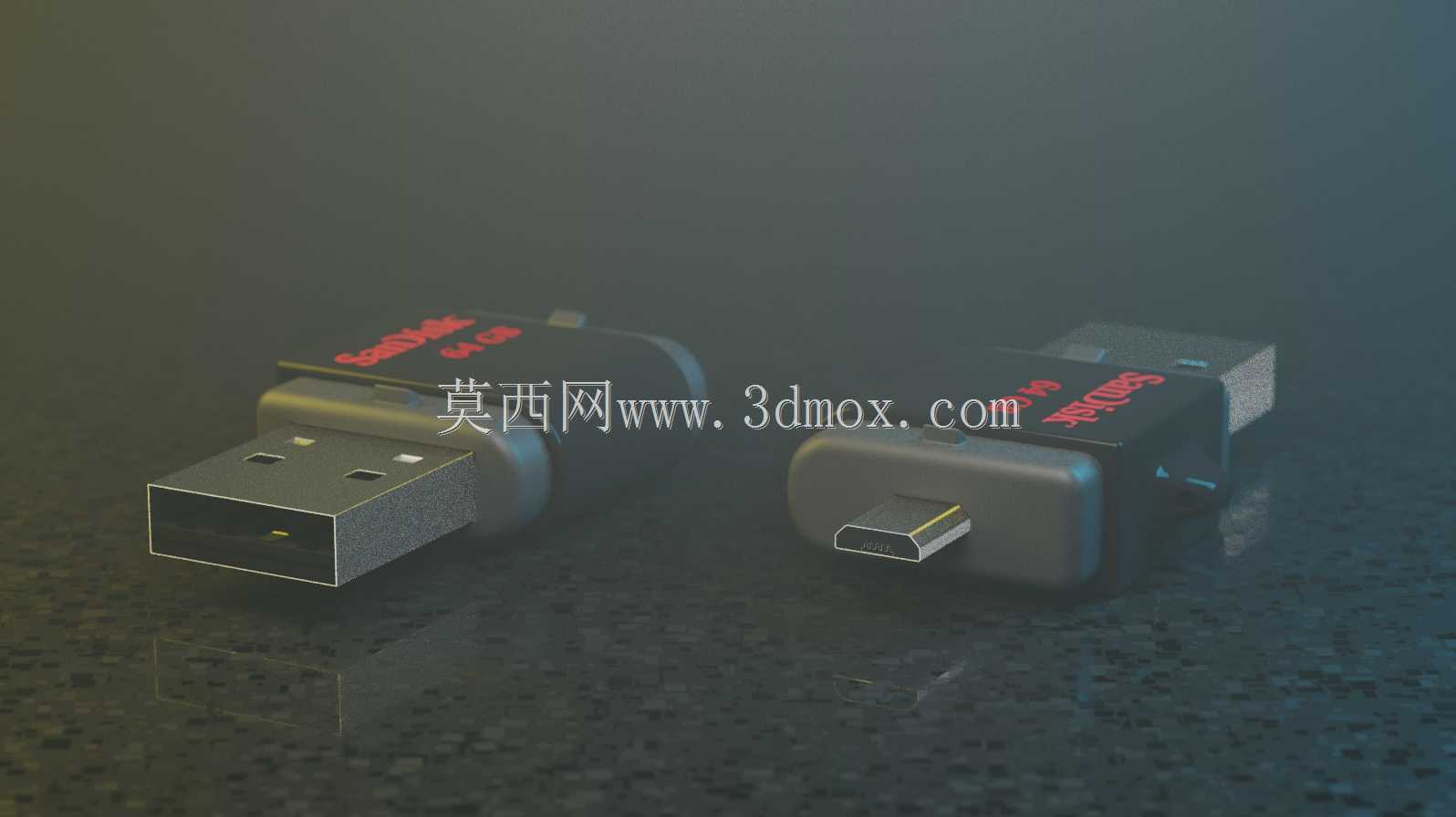

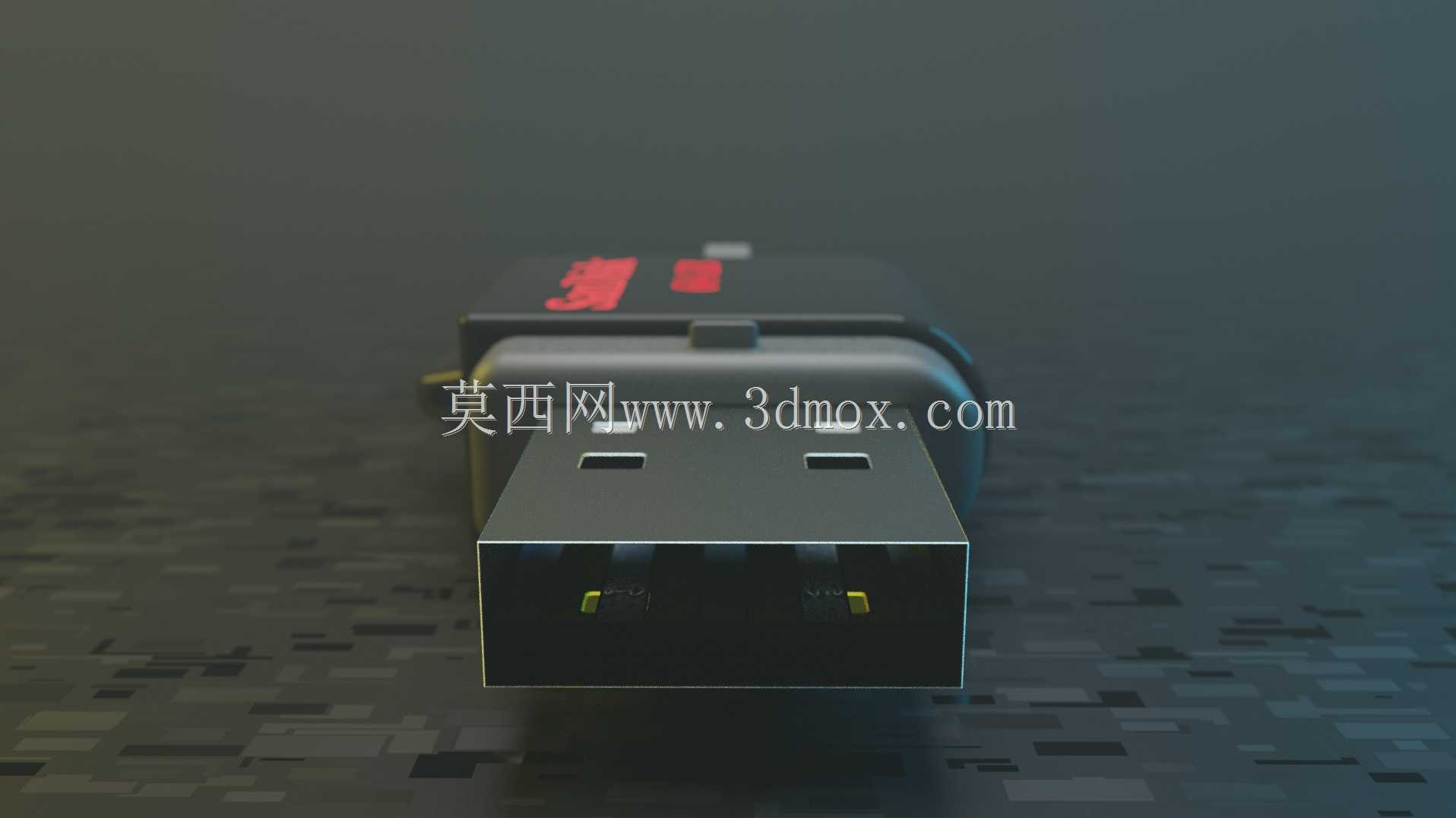

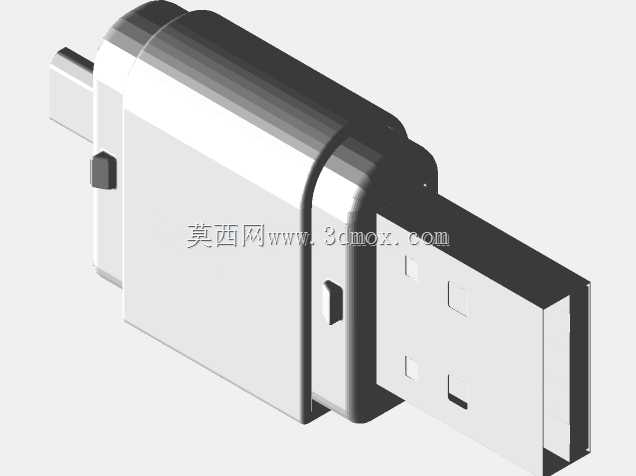

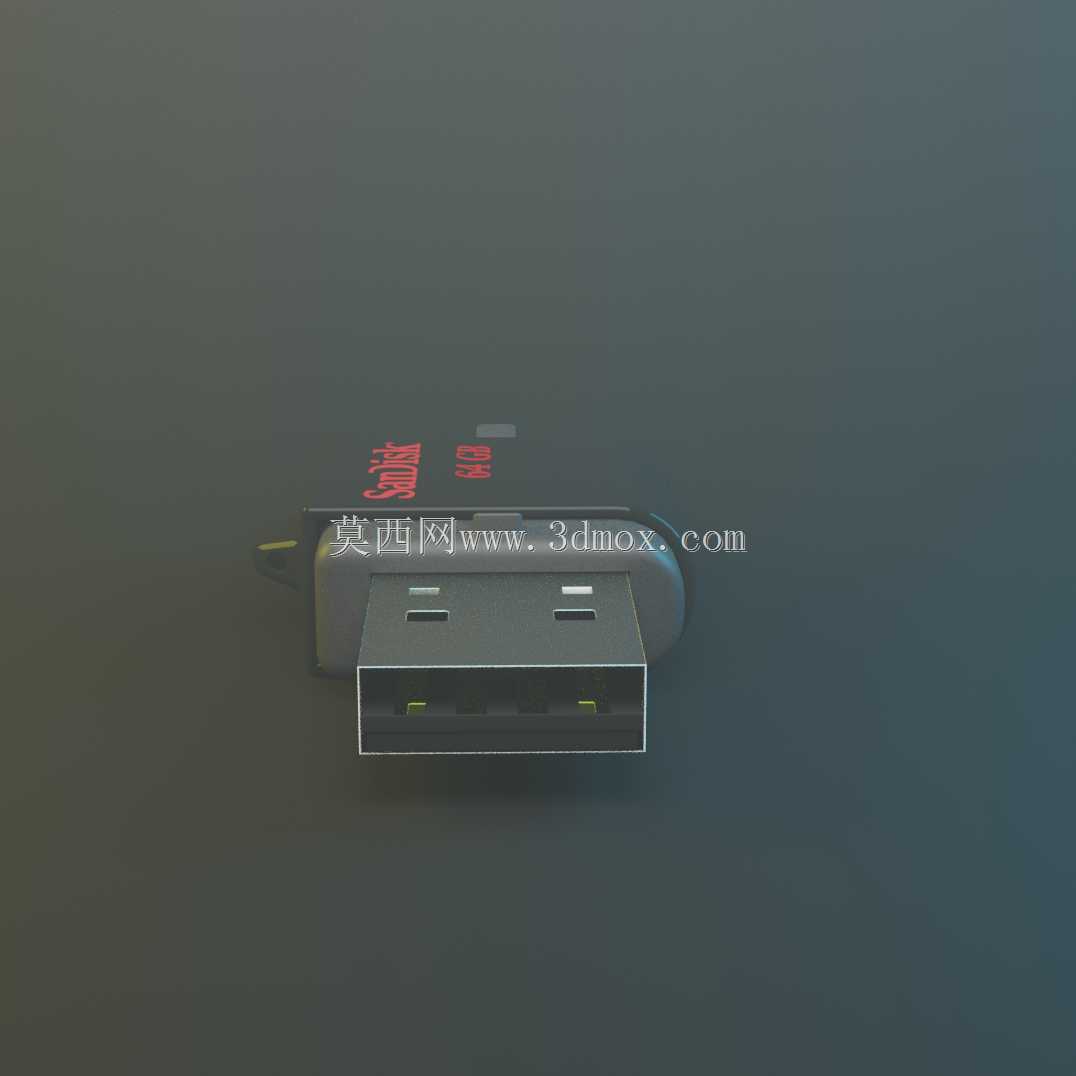

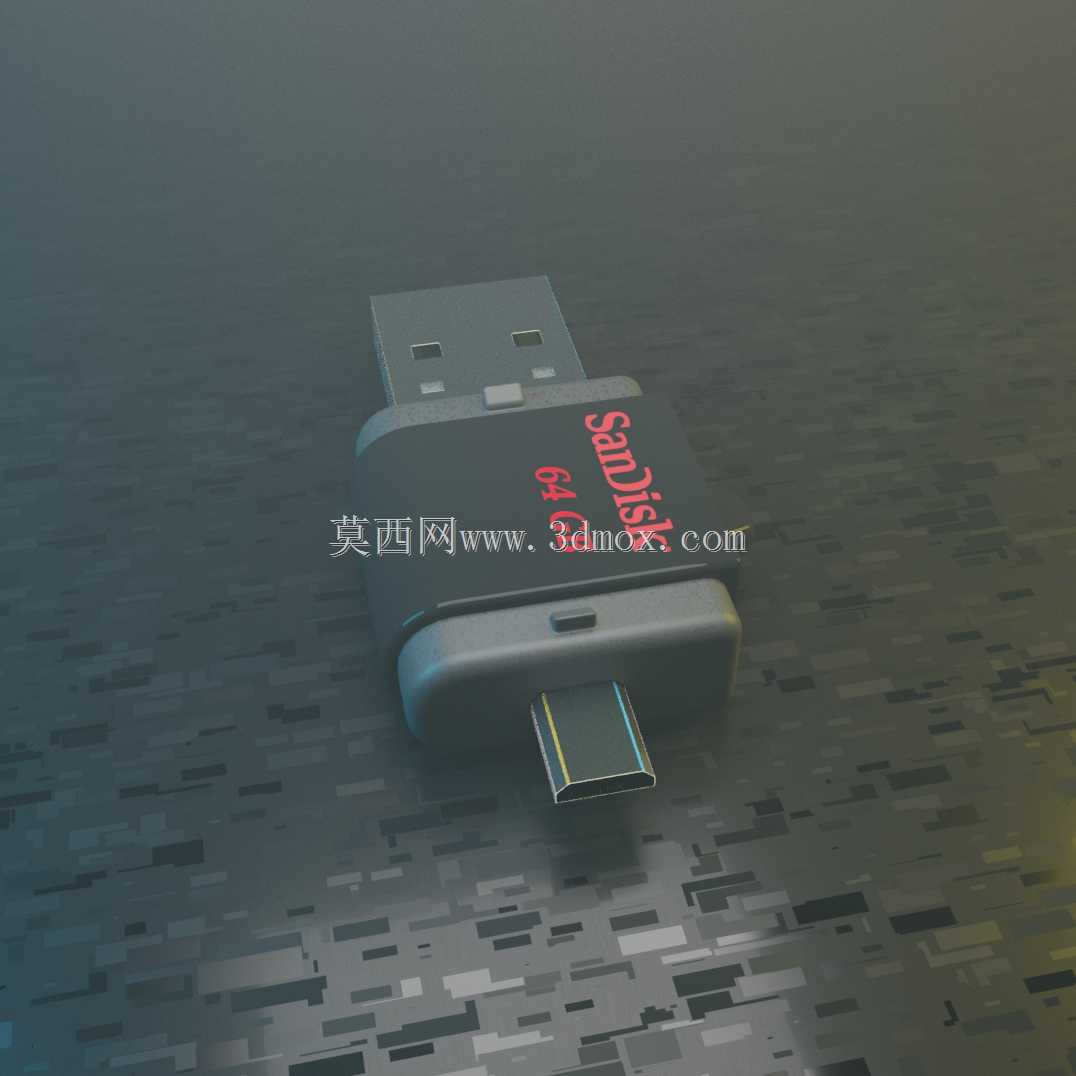

接口部分的结构是整个设计的核心，做的是无帽旋转式的双接口布局，一端是标准USB2.0/3.0兼容的Type-A公头，另一端是Type-C公头，两个接口分别在壳体的两端，中间用旋转定位结构连接，不用额外带保护帽，转一下就能把要用的接口露出来，不用的那端收在壳体的防护槽里，既避免了丢帽子的麻烦，也能保护接口的金手指不会被口袋里的灰尘、金属碎屑刮花。旋转结构的阻尼特意调的偏紧，需要用点力才能转动，这样放在口袋里不会因为摩擦自己转开，插在设备上的时候也不会因为轻微晃动导致接口接触不良。金手指部分做了0.3mm的加厚沉金处理，反复插拔的寿命能到万次以上，毕竟车间里环境差，有时候手上沾了点切削液、灰尘就去拔插U盘，接触片太薄的话用不了多久就会氧化接触不良。

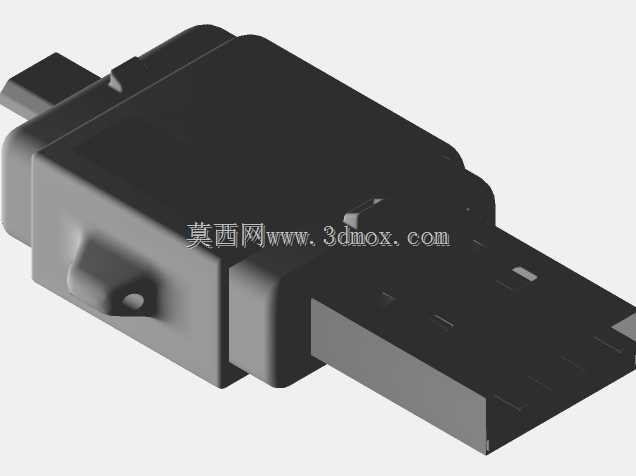

壳体内部的结构做了限位筋，刚好卡住里面的PCB板和闪存颗粒，不用打螺丝，靠壳体上下盖的卡扣就能固定，装配的时候直接把焊好元件的PCB对准筋位放进去，扣上下盖就完成装配，生产效率很高，后期如果要拆开盘子做数据恢复，用撬片沿着缝隙就能撬开，不会把壳体撬碎。尾部留了一个2mm直径的挂绳孔，可以穿钥匙扣或者防丢挂绳，跑现场的时候挂在工牌挂绳上，不用的时候随手一放就不会丢。表面的丝印区域做了微凹的沉台，贴标签或者丝印容量标识的时候不会因为摩擦把字磨掉，平时在上面贴个设备调试的标签，也不会因为经常插拔蹭掉字迹。

实际用下来，这个结构的U盘不管是插在车间的老式工控机上拷加工程序，还是直接插在Type-C接口的手持测绘仪、新笔记本上传三维模型文件，都不用找转接头，体积小揣在口袋里没什么存在感，抗造的结构也适配车间里相对复杂的使用环境，不会像那些外观花里胡哨的消费级U盘，摔两次或者进点灰就没法用。做结构的时候特意把内部的闪存颗粒位置往壳体中间挪了2mm，就算不小心摔到地上，冲击力也会先被壳体的塑料结构吸收，不会直接震到闪存颗粒导致数据损坏，毕竟对于工程人员来说，U盘里存的图纸、程序比U盘本身值钱多了，结构设计上首先要考虑的就是数据存储的可靠性，其次才是便携和外观。
