熔融沉积型3D打印机加热挤出热端结构

桌面级FDM3D打印设备的挤出成型环节，热端是直接决定成型精度、出料稳定性与连续作业时长的核心执行部件，本次梳理的这款热端结构，是目前桌面级设备里适配性较广的通用款构型，在创客自制设备、入门级商用整机、教育类实训打印设备上都有大量同构型应用。

从实际使用场景来看，这类热端主要承担耗材熔融、定径挤出的核心功能，适配PLA、ABS、PETG等主流1.75mm直径丝状打印耗材，日常作业时，固态耗材从上方进料通道送入加热块内部的熔融腔，在加热块持续恒温加热下逐步转变为熔融态，最终通过前端的黄铜喷嘴以固定线径挤出，配合运动平台的路径移动完成层积成型。不少用户在改装旧设备、替换故障热端时，都会优先选择这类通用构型，原因就在于其安装边界兼容性强，不需要对原有设备的安装支架、散热风道、送料机构做大幅改动就能直接适配。

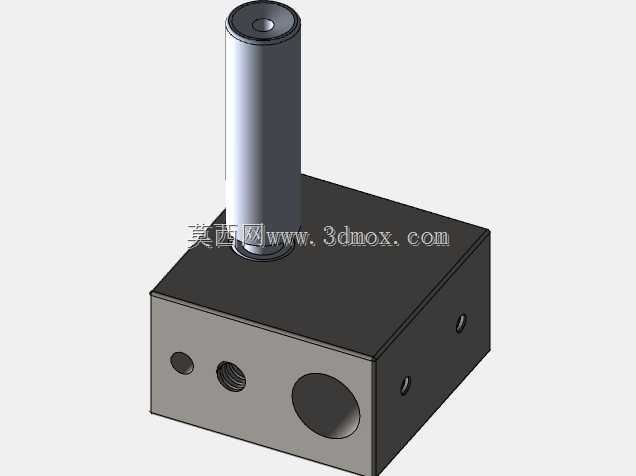

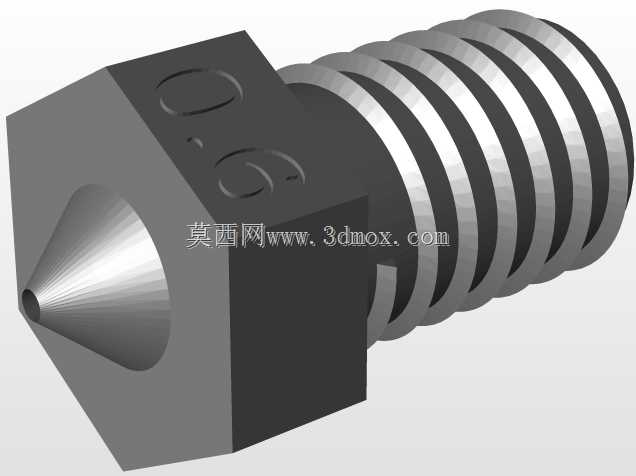

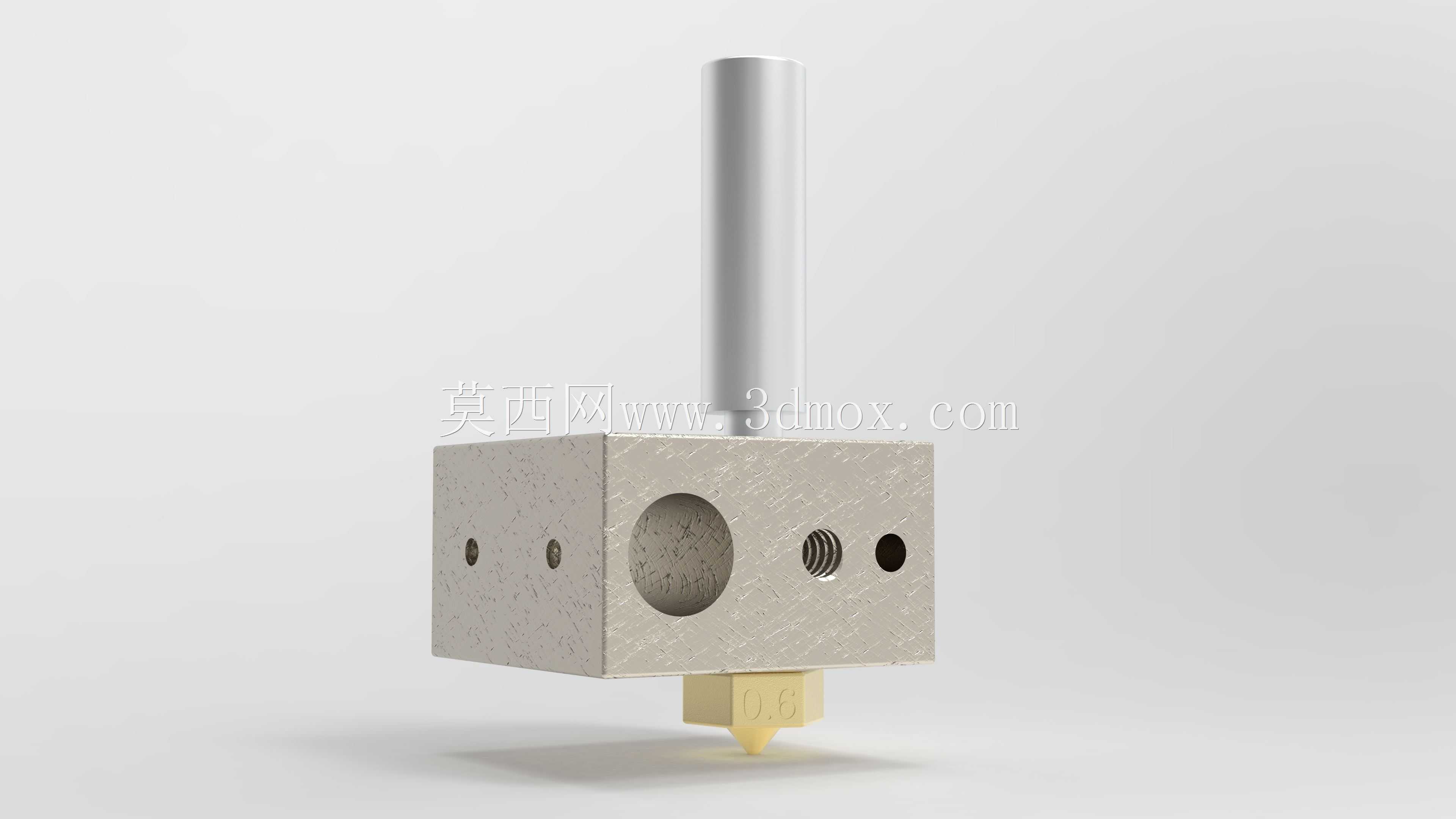

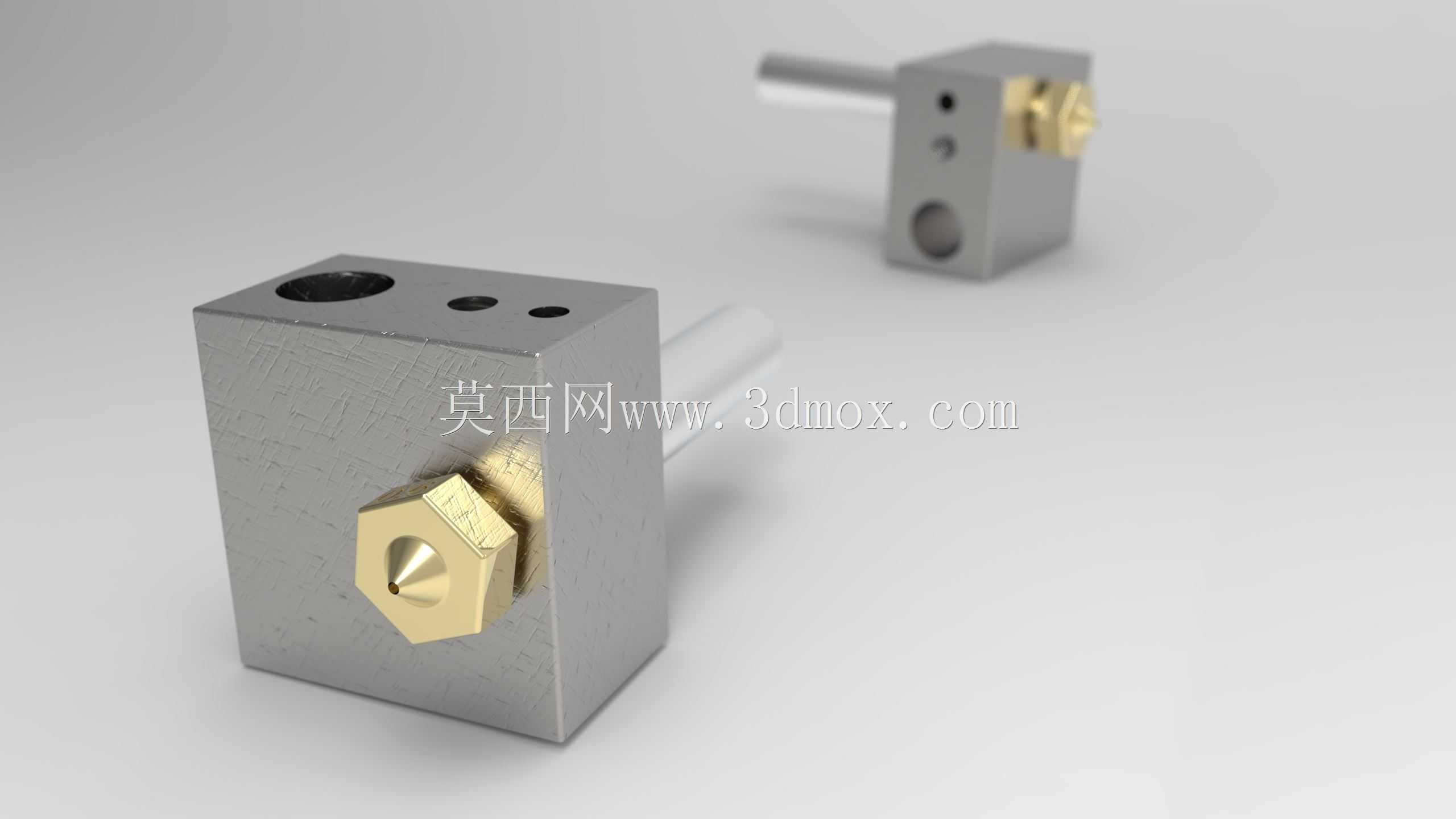

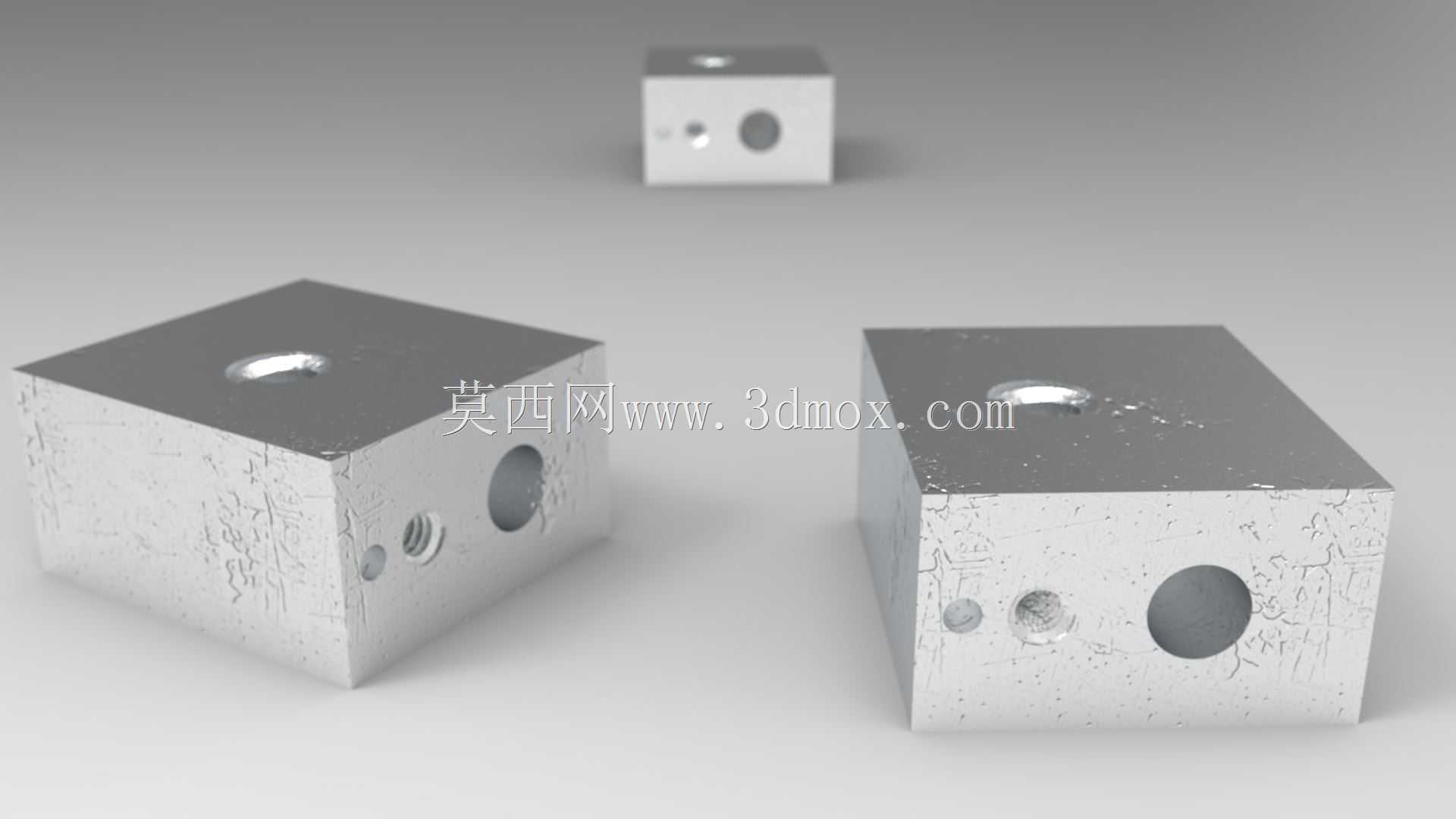

从结构设计思路来看，这款热端采用方块式一体化加热块构型，相比圆柱型加热块，方块结构的平面更便于加热棒、温度传感器的安装固定，加热棒的安装孔与温度检测孔垂直分布在加热块侧方，能保证温度检测点尽可能靠近熔融腔，减少温度检测的滞后误差，让恒温控制的精度更高。加热块侧方设置的多个通孔，分别对应进料喉管安装、紧固螺丝定位、温度传感器固定、加热棒插入的功能，各孔位的同轴度、孔深公差都控制在合理范围内，避免出现安装干涉、加热棒贴合不紧导致的温度传导不均问题。前端的黄铜喷嘴采用六角螺柱构型，既方便用扳手拧紧拆卸，也能保证喷嘴与加热块端面的紧密贴合，减少漏料风险，喷嘴中心的出料孔为标准0.4mm孔径，是桌面级打印最常用的出料规格，兼顾打印精度与出料效率。

安装边界方面，这款热端的加热块为正方体构型，边长尺寸适配市面上绝大多数E3D兼容型热端支架，进料端的喉管为标准直径规格，可直接对接PTFE送料管或者全金属散热喉管，上方的安装孔位间距与常见的X轴滑车安装位完全匹配，不需要额外加工转接件就能完成装配。伸出的进料喉管长度预留了足够的散热段安装空间，用户可根据自身散热需求加装铝制散热片或者涡轮散热风道，避免热量向上传导导致耗材提前膨胀堵料。喷嘴突出加热块端面的长度经过合理设计，既不会因为突出过长导致打印时剐蹭成型件表面，也不会因为突出过短导致加热块距离成型面过近，影响首层成型的冷却效果。

实际使用中，这类方块热端的热容量设计较为合理，在常规200摄氏度左右的PLA打印温度下，温度波动可以控制在±1摄氏度范围内，即使是连续数十小时的批量打印作业，也不会出现温度骤降导致的出料不畅问题。侧方的黄铜紧固件用于锁紧喉管与喷嘴的衔接位置，能有效避免长时间高温作业后部件松动导致的漏料问题，日常维护时只需要定期清理喷嘴外部残留的溢料、检查加热棒与温度传感器的接线牢固度，就能保证长期稳定运行。针对不同耗材的打印需求，用户只需要更换对应孔径的喷嘴，或者调整加热块的恒温参数，就能适配不同材料的熔融要求，不需要整体更换热端组件，大幅降低了设备维护与改装的成本。
