低压0.4kv成套开关柜结构三维设计

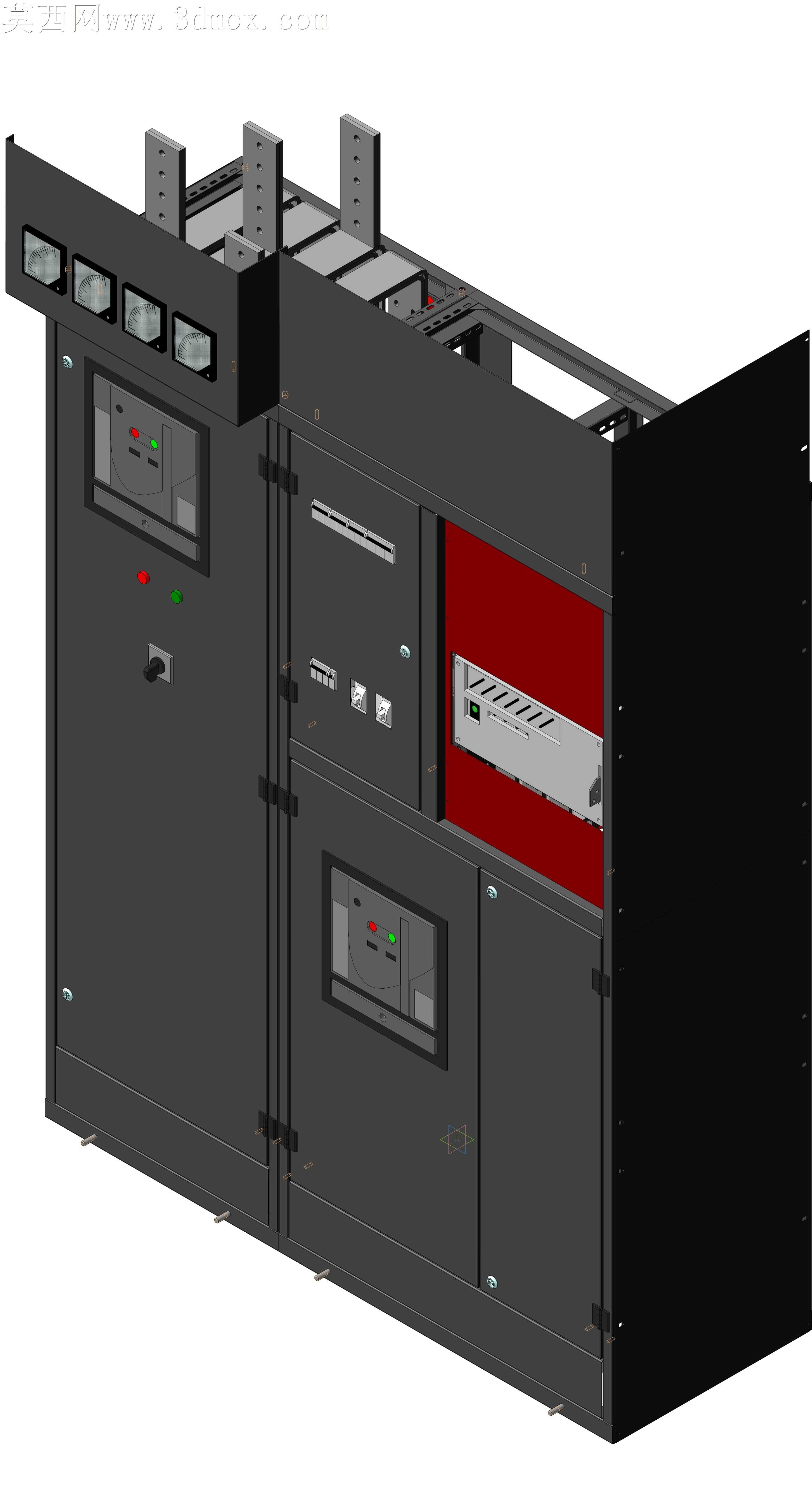

本模型为低压0.4kv成套开关柜的完整三维结构设计，建模过程严格遵循低压配电设备的实际生产规范与结构逻辑，采用自顶向下的设计思路完成整体框架搭建。首先依据低压开关柜的外形尺寸标准构建柜体主框架，采用冷轧钢板弯折成型的结构逻辑还原柜体的承重骨架，对顶部的母线安装位、柜体侧边的铰链安装结构、门板的加强筋结构都做了精准的特征还原，确保各部件的装配间隙符合实际生产的公差要求。材质渲染阶段，对柜体主体的金属喷塑部分采用哑光深灰的金属材质，调整材质的粗糙度参数还原配电柜表面静电喷塑的细腻磨砂质感；对操作面板上的按钮、指示灯分别赋予红、绿、黑的工程塑料材质，还原操作区域的视觉区分效果；对柜体内部露出的功能单元区域，采用红色绝缘挡板材质搭配银灰色金属功能组件，清晰区分柜体内部的绝缘防护区域与带电安装区域。结构设计上完整还原了开关柜的多回路分隔布局，左侧为进线主开关单元，设置了独立的操作面板与观察窗，面板上集成了状态指示灯、操作手柄、状态标识区；右侧为多组出线回路单元，每个回路都设置了独立的柜门与操作面板，柜体顶部预留了母线排的安装固定位，设置了对应的绝缘支撑座安装结构，柜体侧边还原了柜门的铰链、门锁、拼接固定孔等细节结构，门板内侧的走线槽、元器件安装位都做了对应建模，完整呈现了低压开关柜从外部操作界面到内部安装结构的全部细节。设计过程中充分考虑了低压配电设备的安全防护要求，对各功能隔室的分隔结构、绝缘挡板的安装位置、操作区域的安全距离都做了符合行业规范的结构还原，模型可用于低压配电方案展示、柜体结构教学、成套设备布局参考等场景，各部件的建模精度满足装配校验、结构演示的使用需求，渲染效果贴近真实工业设备的视觉质感，能够直观呈现0.4kv开关柜的整体外观与结构组成。
