哈蒙德单开门壁挂式工业配电箱三维设计

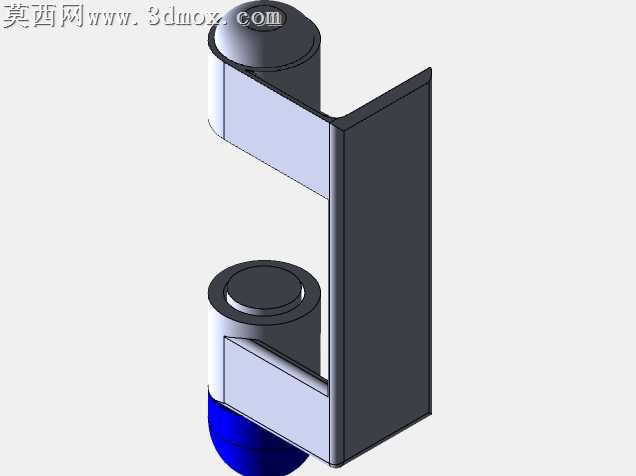

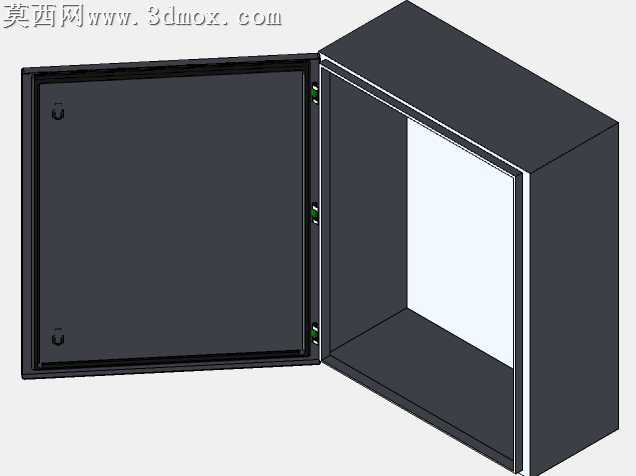

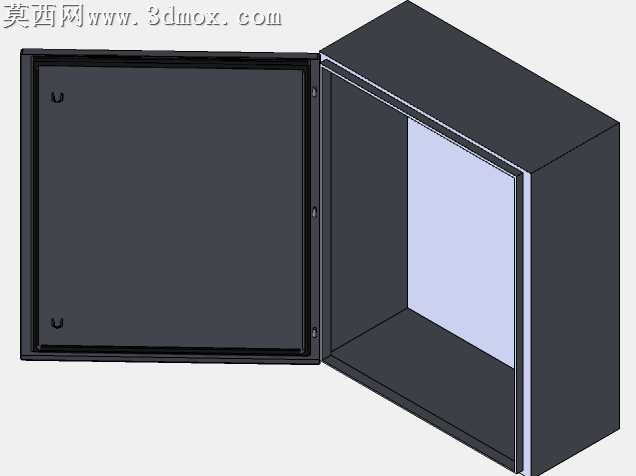

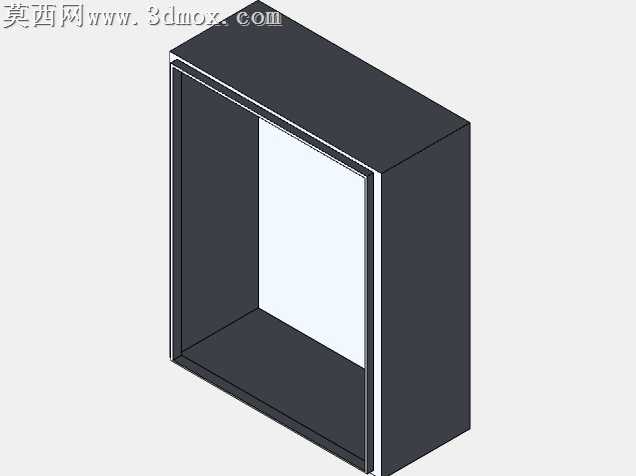

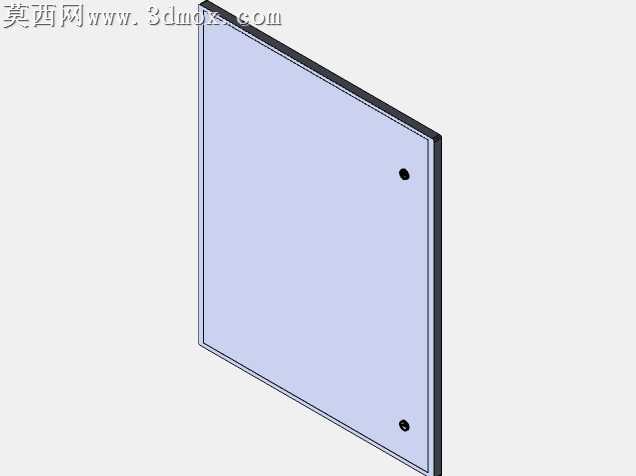

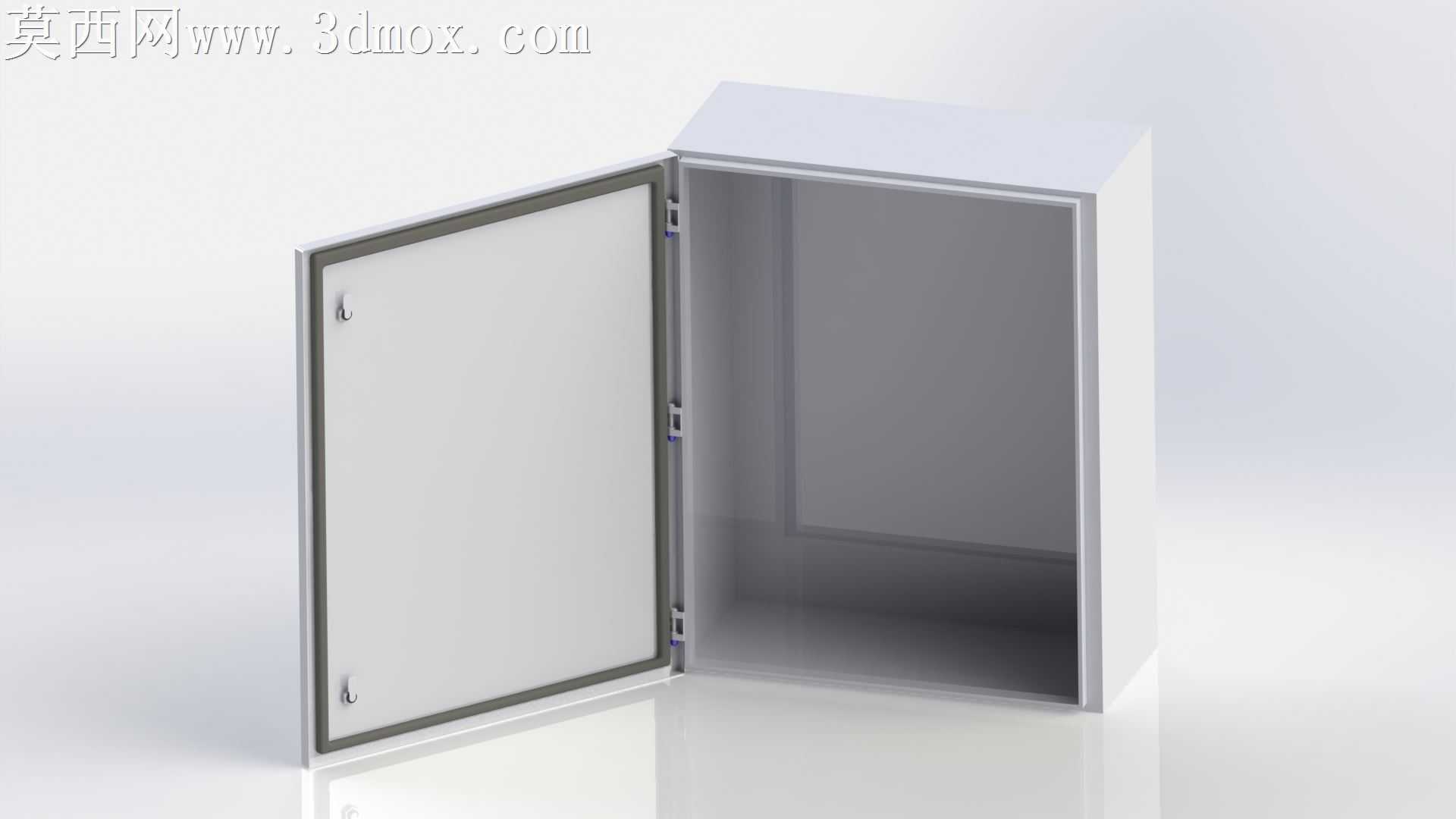

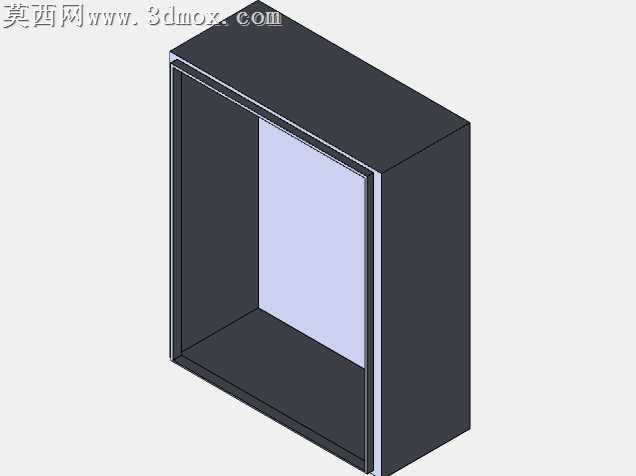

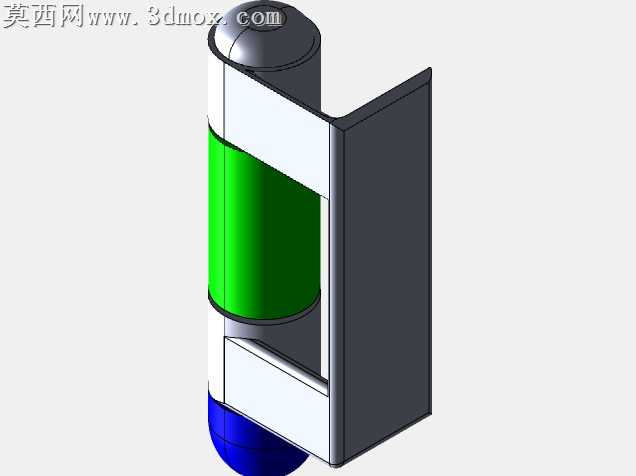

本作品为哈蒙德规格23x30x10单开门配电箱的三维建模设计，整体采用钣金类结构设计逻辑完成全参数化建模，建模过程严格遵循工业电控箱体的实际生产工艺标准，对箱体的每一处结构细节都做了精准还原。首先在建模阶段，先通过草图绘制确定箱体的主体外轮廓尺寸，采用抽壳特征生成箱体的主体空腔结构，对箱体的折弯边角做了符合钣金加工工艺的圆角处理，避免出现实际生产中无法加工的尖锐直角结构。箱门部分采用独立建模流程，通过对齐装配约束与箱体主体完成配合，门体与箱体接触的边缘位置精准还原了密封胶条的安装槽结构，能够直观体现箱体的IP防护设计逻辑，门体与箱体之间的合页连接结构做了完整的结构还原，包括合页的转轴、固定安装位都按照实际五金件的尺寸完成建模，可直观展示箱门的开合运动轨迹，同时门体上的锁具安装位也做了精准的结构预留，符合实际配电箱的锁具装配要求。材质与渲染阶段，为箱体主体赋予了哑光浅灰色冷轧钢板材质，调整材质的粗糙度参数模拟真实工业钣金件经静电喷塑后的表面质感，密封胶条部分赋予黑色哑光橡胶材质，合页等五金连接件赋予金属镀锌质感材质，场景搭建采用简洁的浅灰色渐变背景，搭配柔和的影棚布光，通过多角度光源照射凸显箱体的钣金折边结构、内部空腔的深度层次，渲染输出的效果图清晰展示了箱门开启状态下的内部结构，能够直观看到箱体内部的安装空间预留情况。设计思路上，该配电箱模型严格遵循工业电气柜体的设计规范，整体结构简洁规整，既满足电气元件安装的空间需求，也兼顾了钣金加工的工艺可行性，模型的所有结构特征都可编辑，能够根据实际使用需求调整板材厚度、安装孔位、内部安装导轨的位置，可直接用于电气方案展示、产品结构验证、生产下料参考等场景，完整还原了壁挂式工业配电箱的典型结构特征，没有冗余的结构设计，每一处特征都对应实际产品的功能需求，比如箱体背部的壁挂安装孔位、内部的元件安装螺柱位置都做了对应的结构体现，充分贴合工业电气配电产品的实际设计逻辑。
