双开门立式弯钢钣金储物柜体结构设计

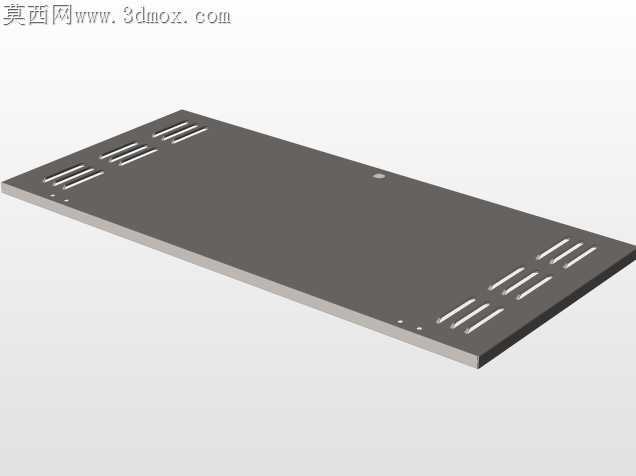

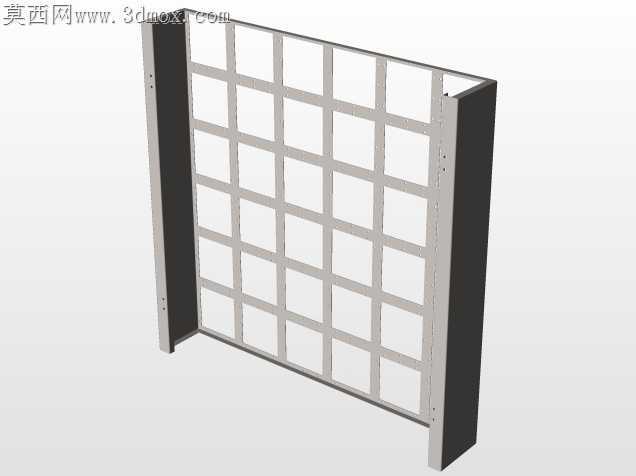

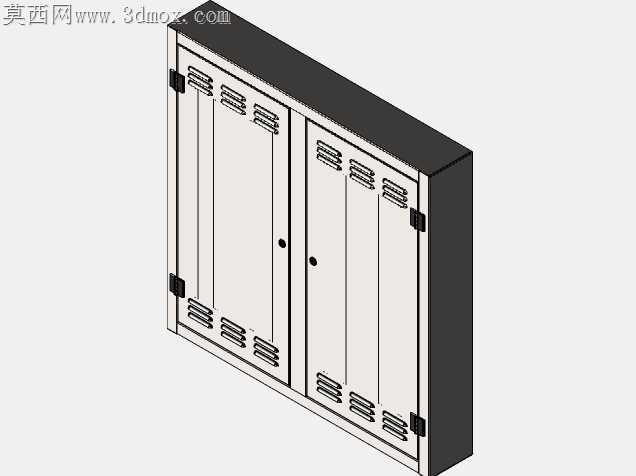

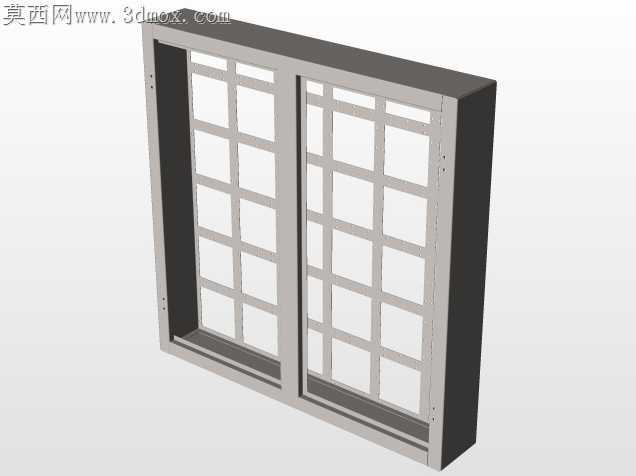

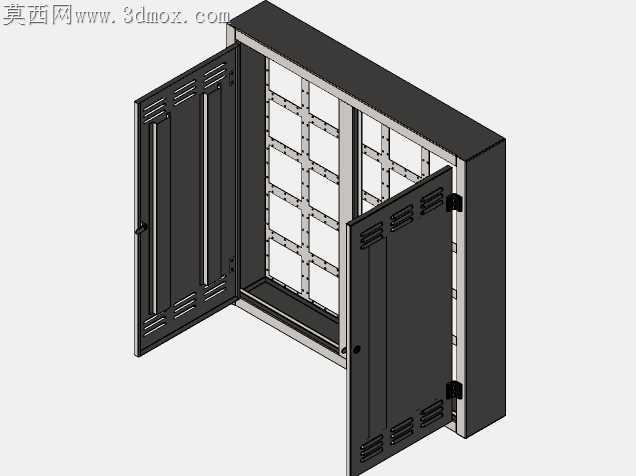

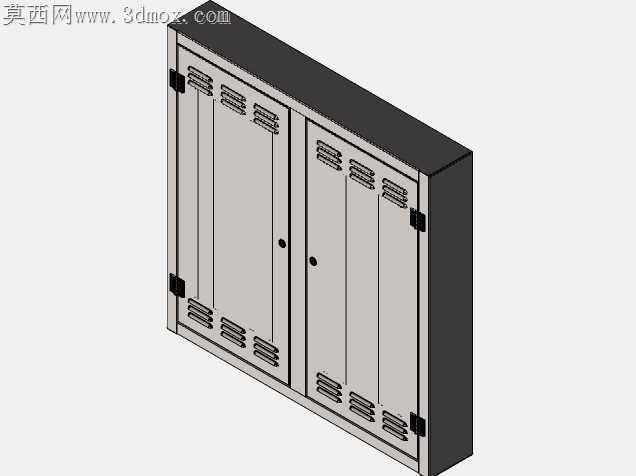

常规薄钢板折弯成型的柜体，最容易在门板铰链安装位、侧边拼接缝处出现应力集中变形，批量加工时一旦折弯角度偏差超过0.5度，门板闭合后就会出现上下缝隙不均、锁扣对位偏移的问题，这款弯钢板箱在结构设计阶段就针对这类加工痛点做了针对性调整。门板上下端预留的通风百叶冲压位，没有直接在整板上做通长冲孔，而是把百叶区域拆分成三段独立冲压单元，每段之间保留15mm宽的整板加强筋，避免长距离冲压后板材出现波浪形翘曲，后续折弯时不需要额外做校平工序就能保证门板平面度控制在0.3mm以内。柜体侧板与顶板、底板的拼接位，没有采用常见的外露直角拼接，而是在侧板边缘做了向内10mm的二次折弯扣边，拼接时扣边刚好卡在顶底板的折弯卡槽内，焊接时不需要额外用工装固定对位，焊道隐藏在柜体内部，外部看不到焊疤打磨痕迹，喷涂后表面平整度远高于直角拼接结构。双开门的中缝对位处，在两门相邻的侧边各做了一个5mm的内折弯挡边，关门时两个挡边互相叠合，既可以避免柜门关闭后出现透缝问题，又能在门锁锁紧时分散门板受力，不会因为长期开关出现门板中部外鼓的变形。铰链安装位预先在柜体立柱上冲压出凸台定位孔，铰链螺丝孔直接攻在凸台增厚的板材上，不需要额外焊接螺母片，既减少了焊接工序的工作量，又避免了焊接螺母错位导致的铰链安装歪斜问题，长期开关门也不会出现螺丝松动脱落的情况。柜体底部预留的安装固定孔位，周边做了向上的翻边凸起，安装时螺丝锁紧后翻边可以分散锁紧力，不会因为长期受力出现孔位撕裂变形，同时翻边结构还能避免地面潮气顺着安装孔渗入柜体内部，提升柜体在潮湿车间环境下的防锈能力。门板上的锁具安装位周边做了方形沉台，锁具装入后表面与门板完全齐平，不会突出门板表面，既避免了搬运过程中磕碰损坏锁具，又让柜体外观更简洁规整。整个柜体所有折弯内角都做了R1.5的圆角过渡，没有尖锐直角，既可以避免加工过程中工人被锋利边角划伤，又能减少喷涂时尖角位置出现的漆层薄、易掉漆的问题，让整个柜体表面的喷涂层厚度均匀一致，耐磨防锈性能更稳定。
