带散热筋安装脚的机械端盖结构设计

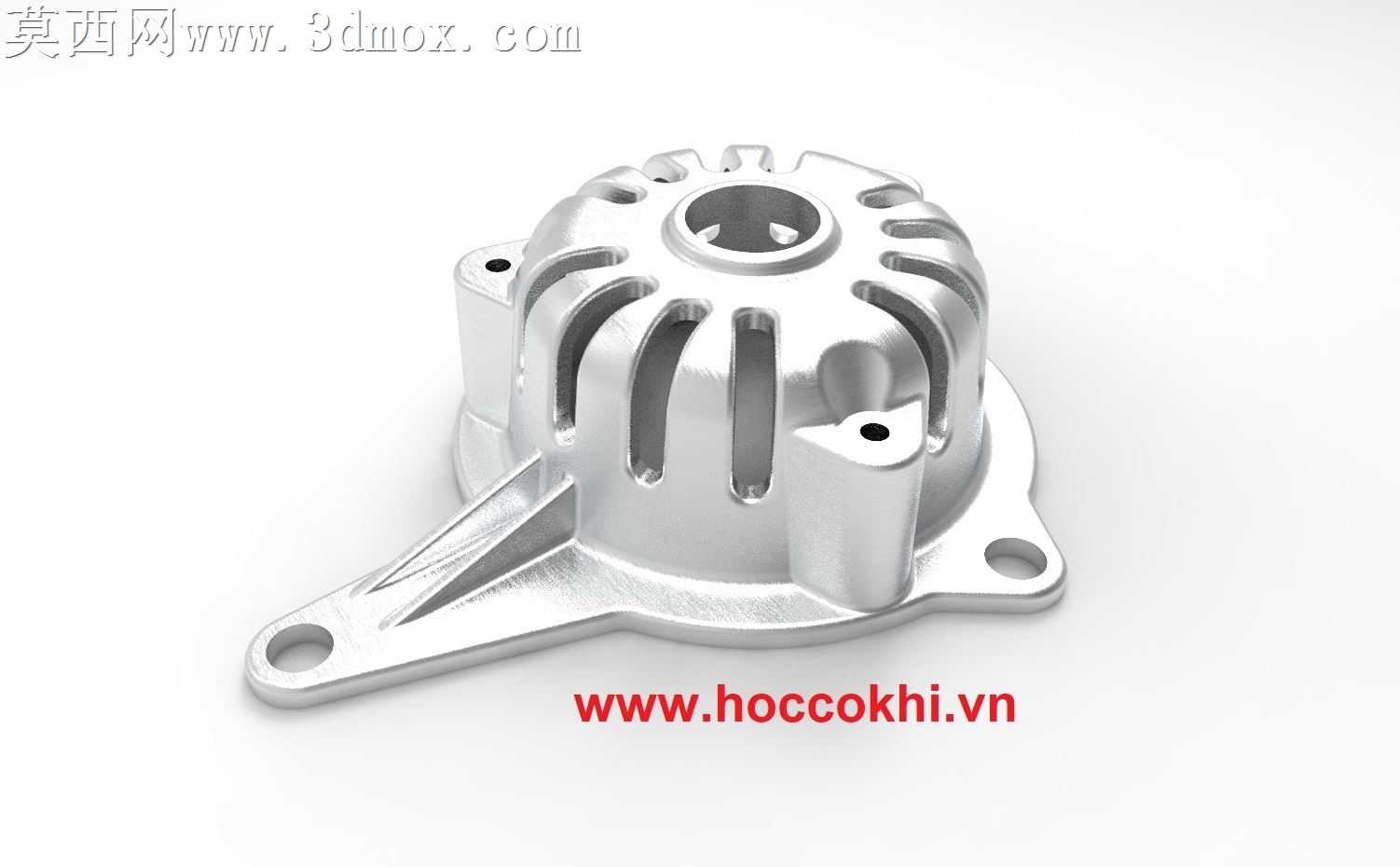

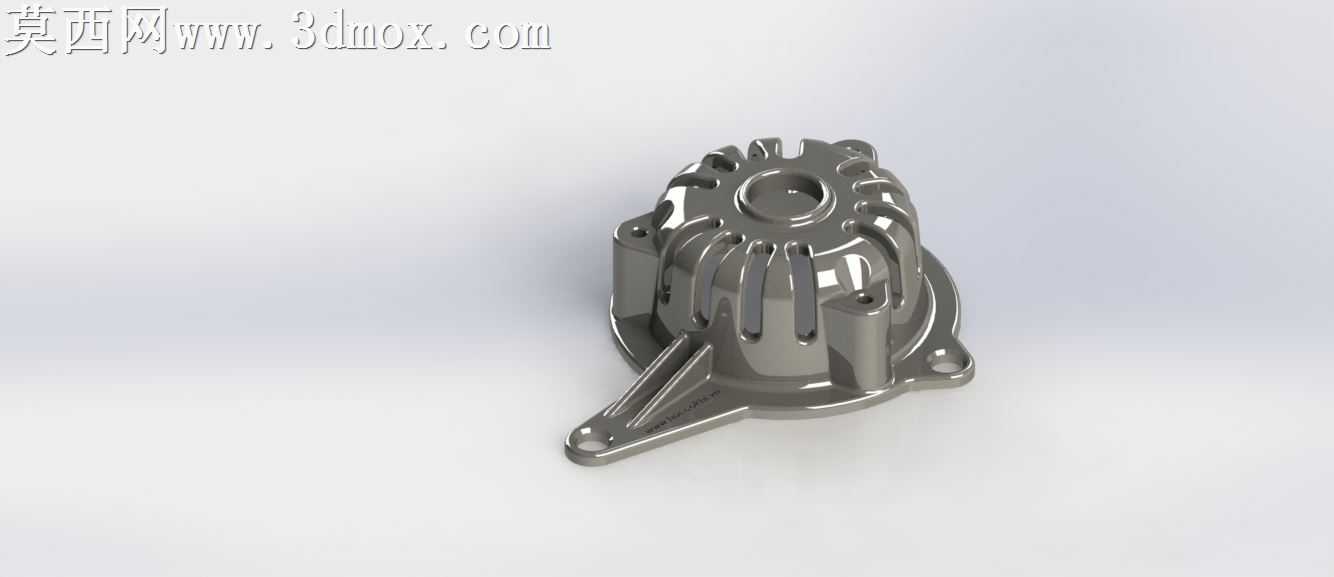

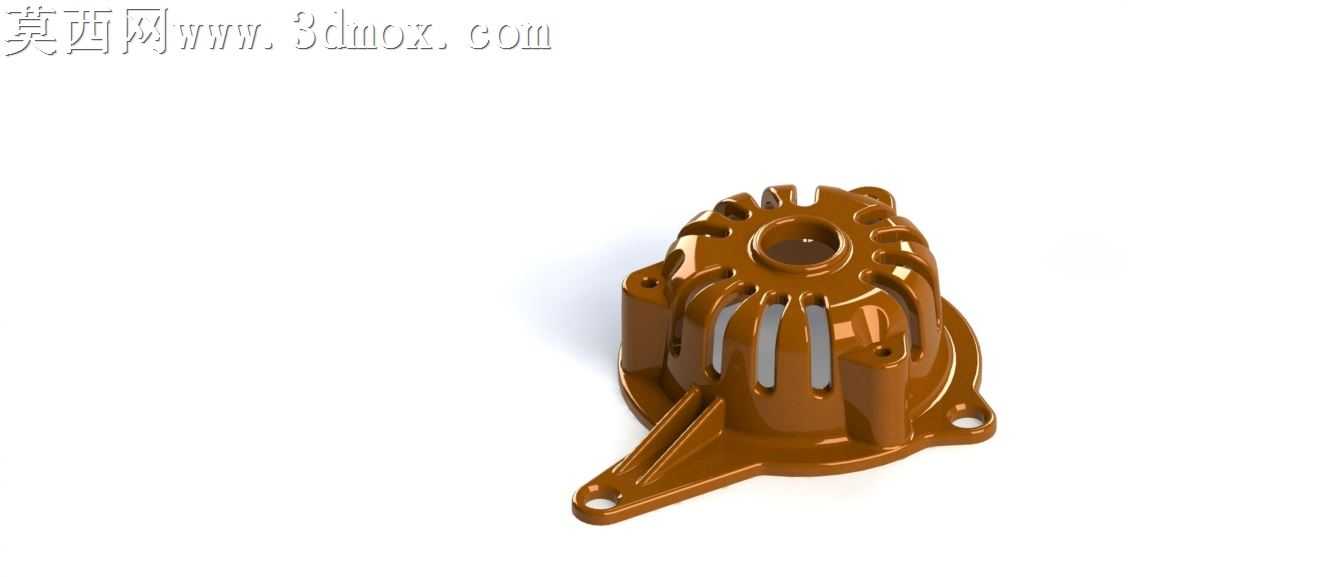

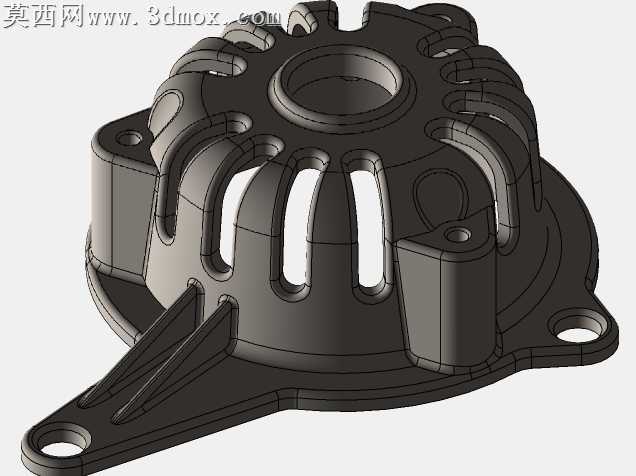

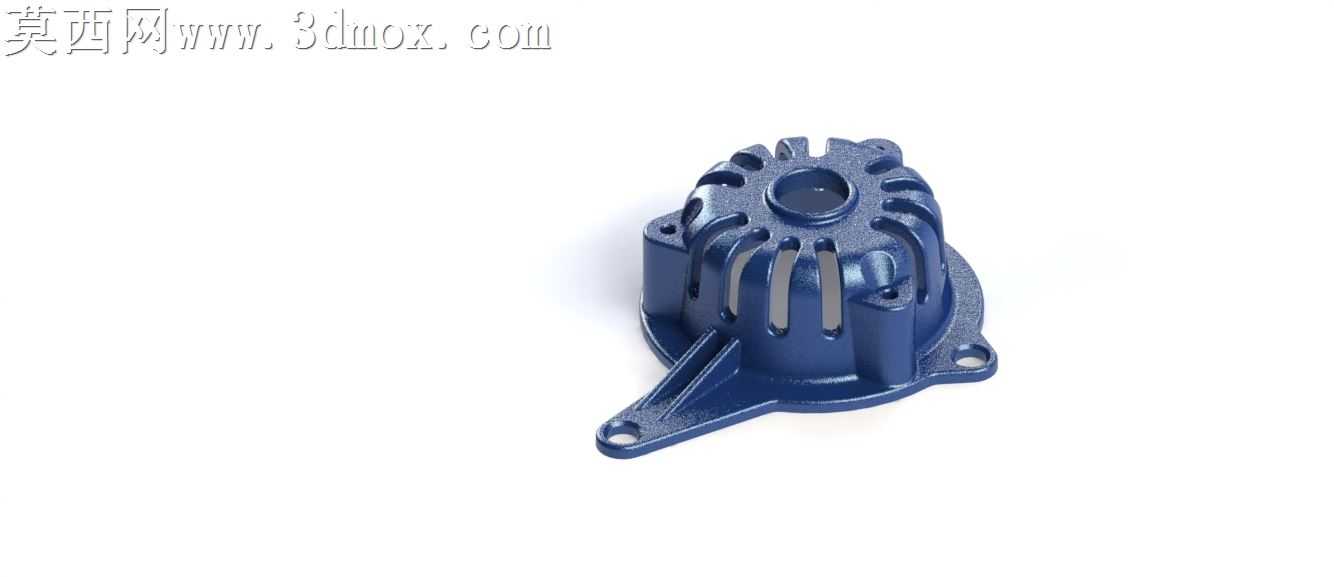

本作品为一款带集成安装结构的机械端盖三维设计，整体采用一体化压铸成型的结构思路，建模阶段以回转体基础特征为核心，先绘制端盖主体的圆形基体轮廓，通过拉伸凸台构建主体壁厚，再针对壳体的散热需求，在主体外圆周方向均匀排布长条形贯通式散热筋，每一条散热筋都做了两端圆弧过渡处理，避免应力集中的同时提升压铸成型的良品率。端盖顶部中心设计有阶梯式轴孔安装位，孔位边缘做了倒角处理，方便装配时的轴件导入，同时在中心孔周边预留了三个小型定位孔，用于端盖与内部组件的周向定位，防止运转过程中出现相对位移。端盖侧部延伸出三个带安装孔的固定支脚，支脚与主体连接处设计了三角形加强筋结构，通过筋位提升支脚的结构强度，避免安装锁紧时支脚出现断裂变形，每个支脚的安装孔都做了沉头设计，可将固定螺栓的头部完全埋入孔内，避免螺栓突出影响外部装配空间。建模过程中对所有的棱边都做了R0.5-R2不等的圆角处理，还原压铸件的真实工艺特征，避免尖锐棱角带来的安全隐患与加工缺陷。材质渲染阶段采用了哑光铸铝的材质效果，还原铝合金压铸件的金属质感，表面添加了细微的喷砂纹理，模拟真实压铸零件的表面处理效果，同时对散热筋的凹槽处做了轻微的阴影加深处理，突出结构的层次感，让整体模型的视觉效果更贴近真实工业零件。结构设计上充分考虑了零件的装配兼容性，三个支脚的安装孔位采用等角度排布，可适配多种同直径规格的设备壳体安装需求，散热筋的开槽方向顺着设备运转时的气流方向设计，可在设备运转时引导气流穿过筋位间隙，带走壳体内部传递出的热量，提升端盖的散热效率。整体模型的特征参数完全遵循机械加工与压铸成型的工艺规范，所有壁厚保持均匀一致，避免出现壁厚突变导致的压铸缩孔缺陷，加强筋的厚度不超过主体壁厚的0.7倍，防止筋位与主体连接处出现缩水痕迹，定位孔与安装孔的公差预留符合通用机械装配的精度要求，可直接导出工程图用于生产加工参考。
