滚子链联轴器高精度三维结构设计

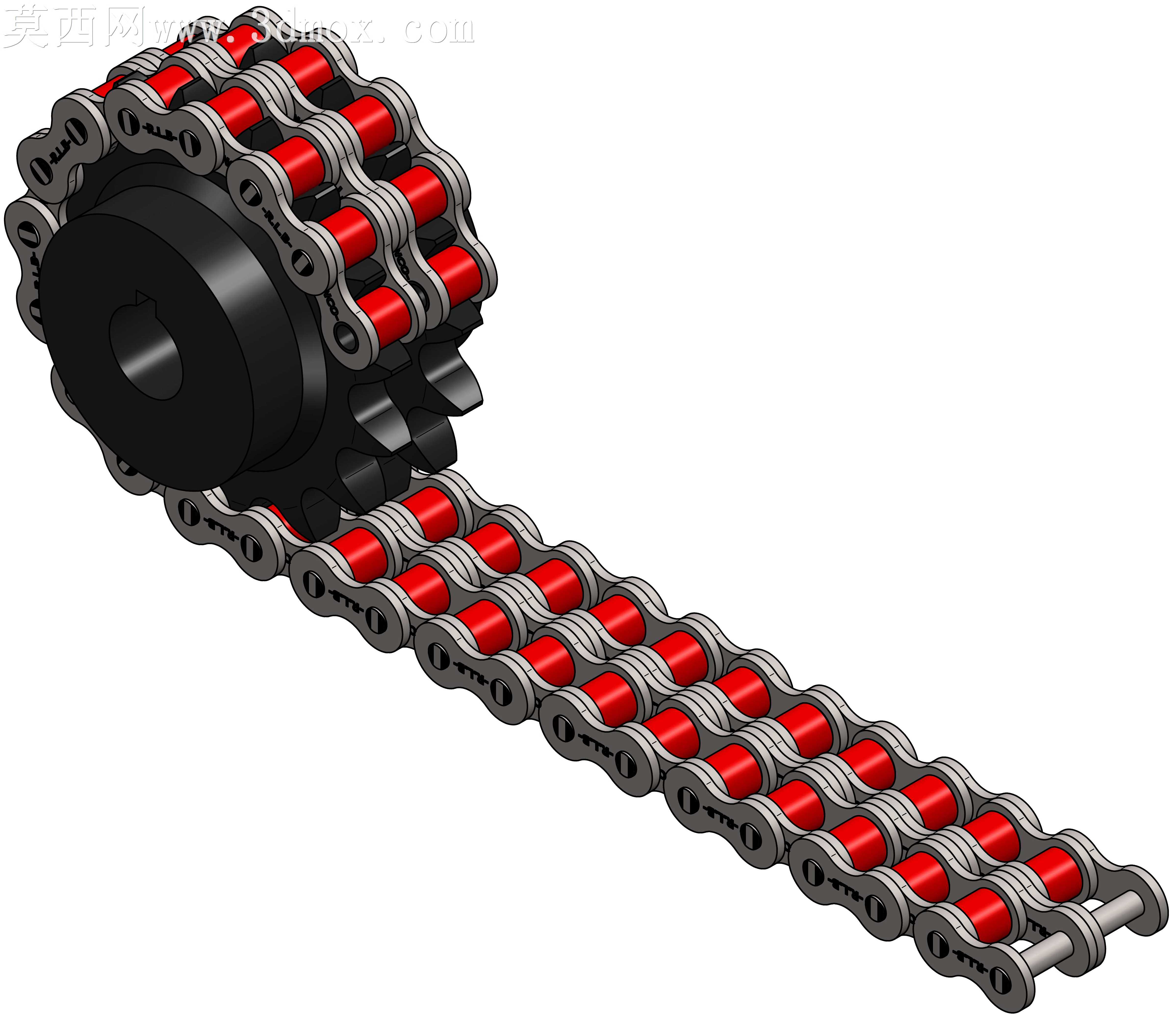

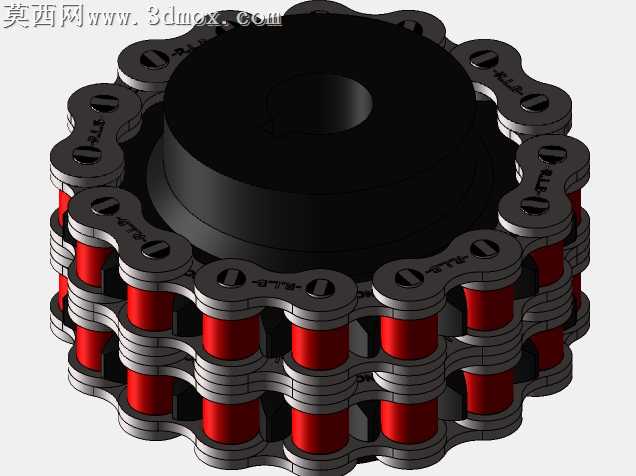

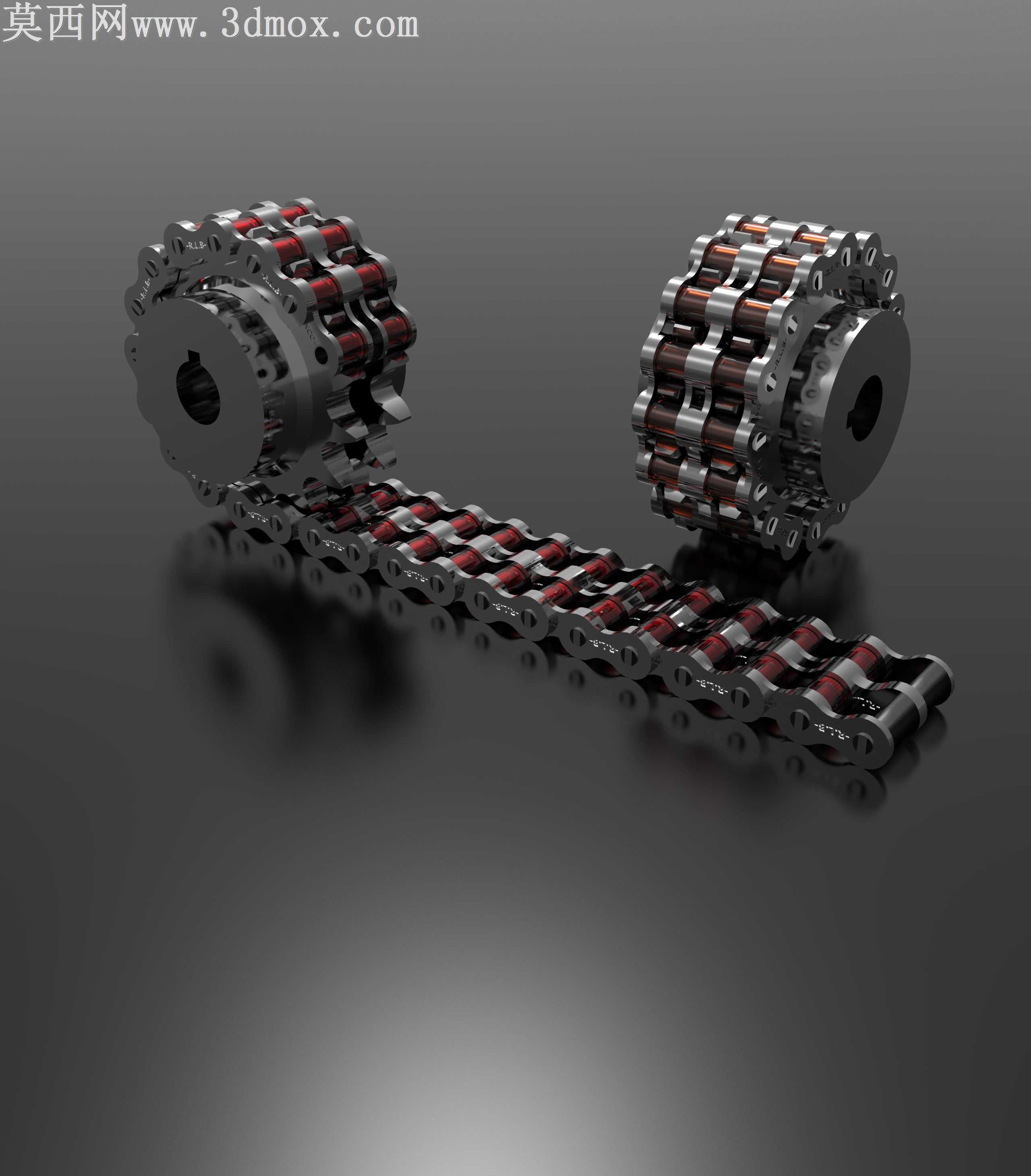

本作品为滚子链联轴器的三维建模设计成果，建模过程中严格遵循机械传动件的设计规范，对滚子链联轴器的整体结构进行了1:1比例的精准还原。建模阶段首先梳理联轴器的组成逻辑，将整体拆分为两个带链轮齿形的半联轴器、双排滚子链条、配套连接销轴、外链板、内链板、滚子、套筒等独立零部件，逐个完成零件级建模后再进行整体装配约束，确保各部件间的配合关系完全符合实际机械装配要求，半联轴器的轴孔、键槽结构均按照通用传动件的标准尺寸参数构建，可直接适配常规传动轴的安装需求。材质与渲染阶段，针对不同零部件的实际材质属性进行了精细化材质调配：半联轴器主体采用调质处理的45号钢材质，渲染时赋予金属哑光质感，还原钢材经机加工后的细腻金属纹理与轻微反光特性；链条的内外链板采用高强度合金钢材质，表面做发黑防锈处理，渲染时调整为深灰近黑的低反光金属质感，同时还原链板边缘的冲压倒角细节；滚子与销轴部分采用高硬度轴承钢材质，渲染时赋予更高的反光度，体现其表面经磨削加工后的光滑质感；为增强视觉表现力，在链条销轴端部添加了红色的密封挡圈结构，与深色金属主体形成色彩对比，提升模型的辨识度。结构设计上，该滚子链联轴器利用双排滚子链条同时与两个半联轴器的链轮齿啮合，实现两根轴之间的扭矩传递，建模时精准还原了链轮齿形与链条滚子的啮合间隙，既保证传动过程中无卡滞，又控制了合理的传动回程间隙，同时链条的柔性连接特性可补偿两轴之间的少量径向、角向偏移，符合滚子链联轴器的实际工作特性。渲染输出阶段采用影棚级布光方案，主光源从侧上方45度角投射，突出金属部件的轮廓与质感，辅光源补充暗部细节避免出现死黑区域，背景采用渐变深灰色调，将视觉焦点完全集中在联轴器主体上，同时通过地面反射效果增强模型的空间立体感，最终呈现的模型既具备工程设计的严谨性，又拥有良好的视觉展示效果，可用于机械传动教学演示、产品选型展示、虚拟装配仿真等多种场景。
