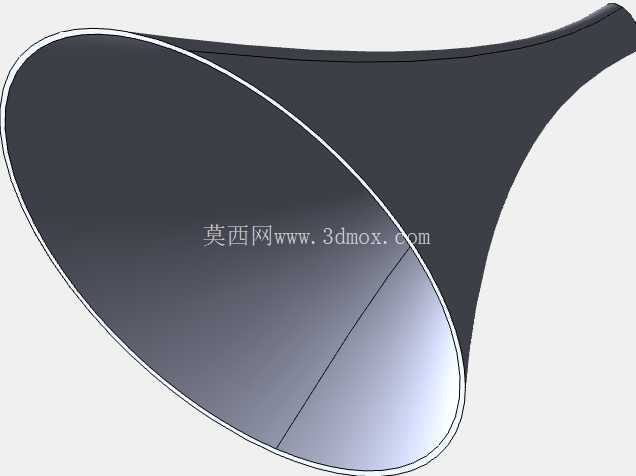

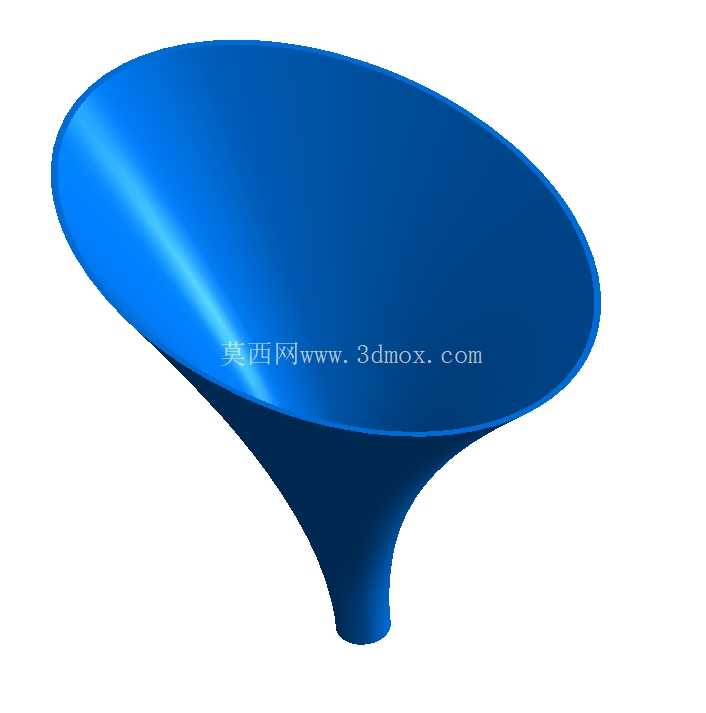

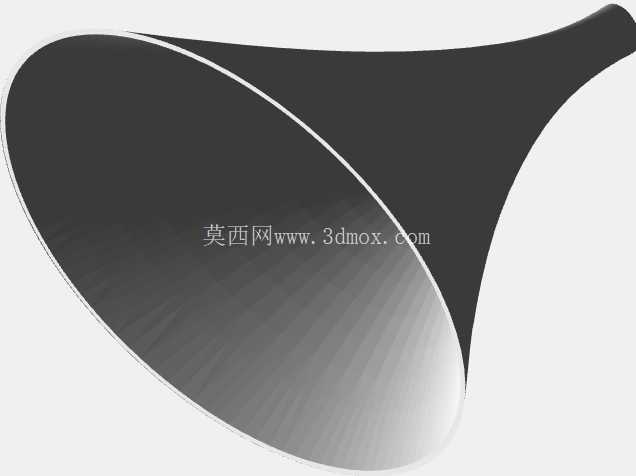

光滑纹理椭圆形导流漏斗结构设计

在铸造生产的金属液浇注环节，这类椭圆形漏斗是直浇道上方承接浇包金属液的核心导流部件，日常也可适配化工粉体分装、粮油灌装、实验室流体转移等多场景的导流作业，不同场景下的安装边界会根据对接工位的口径做适配调整，常规适配的下端导流口外径范围在15mm-30mm之间，上端椭圆形承接面的长轴尺寸多控制在180mm-250mm区间，整体垂直高度根据落差需求在120mm-180mm范围调整，安装时仅需保证下端导流口与下方承接管道或浇道的同轴度偏差不超过2mm，即可避免流体飞溅、外溢的问题。

从功能特性来看，这款漏斗做了全曲面光滑纹理处理，没有传统钣金焊接漏斗的焊缝、折边死角，不管是输送高温金属液、粘性流体还是颗粒状粉体，都不会出现物料残留在壁面结垢、卡滞的问题，椭圆形的上端开口相比同截面积的圆形漏斗，在对接偏置出料的浇包嘴、灌装头时容错率更高，操作人员不需要刻意对准圆心就能让物料完全落入承接范围内，能有效降低浇注、分装过程中的物料浪费，也减少高温流体飞溅带来的安全隐患。曲面的壁厚设计做了渐变处理，上端承接边缘位置壁厚控制在3mm-4mm，保证承接物料冲击时的结构强度，下端导流口位置壁厚加厚到5mm-6mm，避免长期受高速流体冲刷出现磨损、口径变形的问题，整体结构没有额外的加强筋、拼接结构，一体成型的曲面本身就能提供足够的结构刚度，承受常规作业下的物料冲击不会出现形变。

设计思路上，最初做曲面建模时优先考虑了流体的流动轨迹，整个内壁的曲面曲率是顺着流体自然下落的流线做的连续过渡，没有出现曲率突变的折角，能让流体顺着壁面顺滑流向导流口，不会因为局部阻力产生涡流、卷气的问题，这一点在铸造浇注场景下尤其重要——如果漏斗内壁有折角导致金属液产生涡流卷气，浇注完成后铸件内部就会出现气孔、夹渣等缺陷，直接提升废品率。光滑纹理的设计除了减少物料残留，也降低了后期清理的难度，不管是清理残留的金属液结块、粉体附着还是粘性流体残留，只需要用普通刮板或者高压气流冲洗就能完成清洁，不需要针对死角做特殊清理。椭圆形的轮廓设计也兼顾了工位的空间限制，在部分横向空间受限的灌装工位、铸造浇注工位，长轴顺着操作方向布置，短轴方向占用的空间比同流量的圆形漏斗减少20%左右，能适配更多紧凑布局的生产线。

实际使用中，这类漏斗的安装方式非常灵活，既可以通过上端边缘的挂耳固定在支架上，也可以直接将下端导流口插入配套的管道、浇道杯内做承插式固定，不需要额外做复杂的连接结构，更换不同口径的漏斗时只需要拔插即可完成切换，能适配多规格的生产需求。针对不同的输送物料，建模时也预留了壁厚调整的参数空间，如果是输送磨损性较强的矿石颗粒、腐蚀性流体，可以直接调整曲面壁厚参数，不需要重新构建整体曲面轮廓，能大幅缩短衍生型号的设计周期。曲面的光滑度控制在Ra1.6以下，不管是采用铸造、钣金旋压还是3D打印的方式加工，都能轻松达到表面质量要求，不需要额外做大量的后期抛光处理，能有效控制加工成本。在流体流量控制方面，下端导流口的口径做了线性过渡设计，配合光滑内壁的导流作用，流体流出时的流态稳定，不会出现偏流、散流的问题，方便操作人员控制浇注、灌装的流量，避免流量忽大忽小导致的物料溢出或者浇注不足的问题。
