LumenPnP贴片机宽体支撑腿结构件

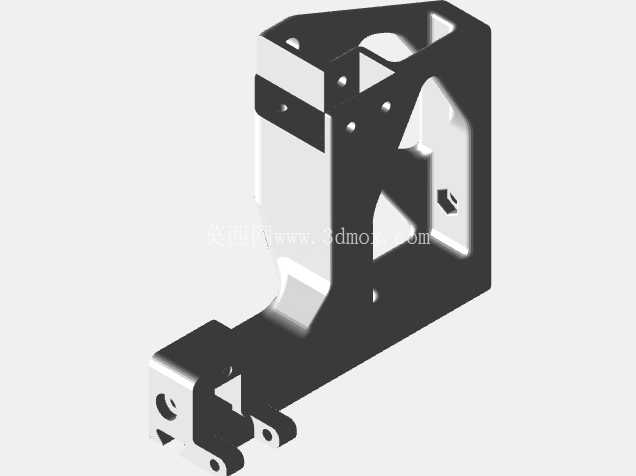

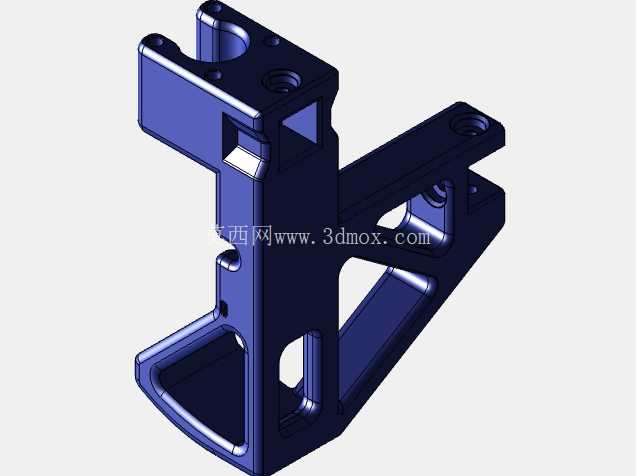

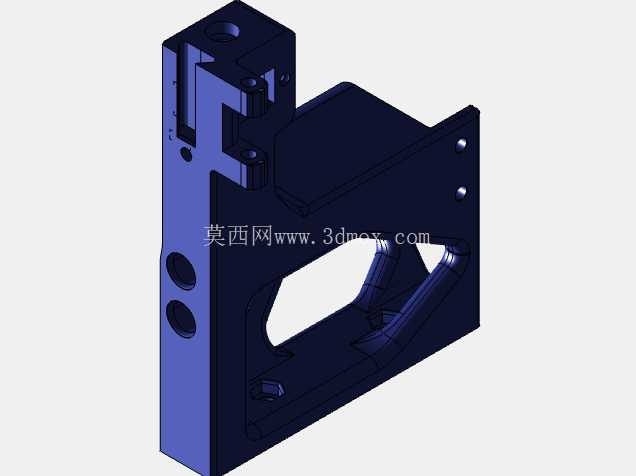

　　在桌面级SMT贴装设备的改装与定制场景中，X轴行程扩展是不少小批量打样用户的核心需求，这套宽体支撑结构件正是针对LumenPnP开源贴片机的长行程改装需求设计，主要用于替换设备原有的标准支撑腿，实现X轴800毫米级的行程拓展，让设备能够同时覆盖整幅待贴装PCB暂存板的宽度，支持双吸嘴同时作业，大幅提升大板贴装的作业效率。从结构设计逻辑来看，该支撑件采用一体化的异形截面构型，左侧设置了两组同轴的圆形安装孔位，用于和设备的垂直升降导轨模组完成锁紧固定，孔位的同轴度公差控制在0.02毫米以内，避免安装后出现导轨卡滞、运行抖动的问题；右侧的平板安装面预留了四个沉头固定孔，用于和设备的X轴横梁端面完成贴合锁紧，沉头孔的深度经过精确计算，锁紧后螺丝端面不会突出安装面，避免和运动部件产生干涉。

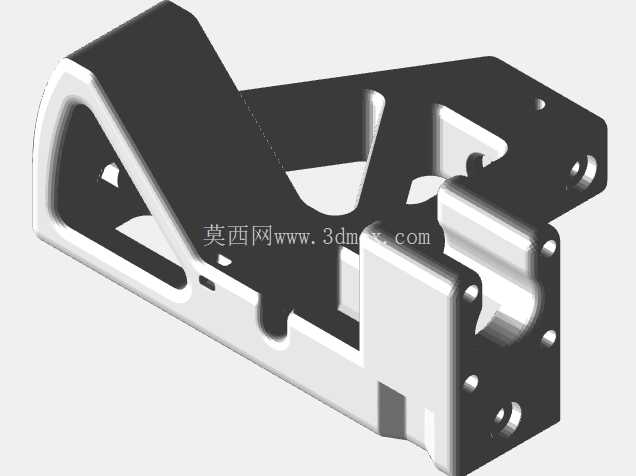

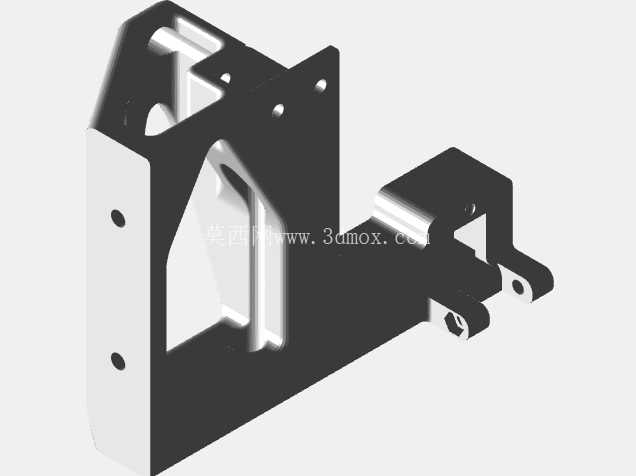

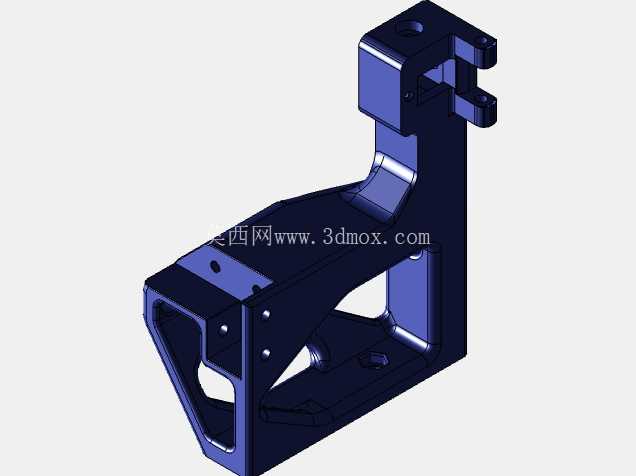

　　结构中部做了大尺寸的镂空减重设计，在保证整体结构刚性的前提下，尽可能降低支撑件自身重量，减少垂直升降模组的负载，同时镂空区域也为设备内部的皮带传动、线缆走线预留了充足的穿越空间，不会出现布线剐蹭的问题。针对用户实际使用中的镜像适配需求，该结构件在设计时就做了对称构型考量，仅需通过三维建模软件做镜像处理，即可得到另一侧的支撑腿模型，无需重新调整安装孔位、配合尺寸，打印后即可直接装配使用，大幅降低用户改装的建模工作量。

　　在打印适配性方面，该结构的壁厚设置均匀，所有转角位置都做了圆角过渡处理，避免FDM3D打印过程中出现应力集中导致的翘曲变形，除了安装配合面之外，其余非配合面的桥接结构都做了角度优化，常规打印参数下无需额外添加支撑即可完成打印，仅在挤出方向的悬空桥接位置建议根据打印机实际性能添加少量支撑，保证桥接面的成型精度。从安装边界来看，该支撑件安装后不会改变设备原有Z轴的有效行程，垂直方向的安装基准面和原标准支撑腿完全一致，用户更换时无需重新校准设备的Z轴原点、吸嘴高度等参数，替换后仅需重新校准X轴的行程限位即可正常使用。

　　结构上预留的皮带导向槽尺寸和原厂标准件完全匹配，适配更长规格的同步皮带安装，皮带张紧调节的行程也和原厂结构保持一致，用户无需额外定制皮带张紧部件，沿用原厂的张紧调节结构即可完成皮带张力调整。在实际应用场景中，改装后的设备可以同时放置多块不同规格的PCB待贴装板，双吸嘴可以同时在两块板上完成元件贴装作业，对于小批量多品种的SMT打样场景来说，能够减少上下料的频次，提升连续作业的效率；同时加宽的X轴行程也支持更长尺寸的LED灯板、长条型控制板的贴装作业，拓展了桌面级贴片机的加工尺寸范围。结构件的材质适配性也较为宽泛，采用常规PLA、PETG等常见3D打印材料即可满足使用刚性需求，如果对结构强度有更高要求，也可以采用ABS、碳纤维增强耗材打印，安装孔位的尺寸预留了0.1毫米的装配公差，即使不同耗材打印出现轻微的收缩率差异，也能顺利完成装配，不会出现孔位错位、装配过紧的问题。
