T型梁SUPREME定制外壳结构设计

项目分类:3D打印机 发布时间:2024-01-09 ID:719869
  • T型梁SUPREME定制外壳结构设计
  • T型梁SUPREME定制外壳结构设计
  • T型梁SUPREME定制外壳结构设计
  • T型梁SUPREME定制外壳结构设计
  • T型梁SUPREME定制外壳结构设计
  • T型梁SUPREME定制外壳结构设计

  该壳体围绕T-Beam SUPREME V3.0 ESP32-S3主控板与ublox M10定位模块的集成需求展开,属于便携式电子定位终端的承载结构件,主要服务于野外轨迹记录、移动资产监测、小型无人平台载荷、户外物联网节点等场景。结构设计的核心并不是单纯包裹电路板,而是在有限长条形空间内同时处理主板定位、模块避让、接口外露、天线布置、按键操作、散热间隙以及打印制造可行性。

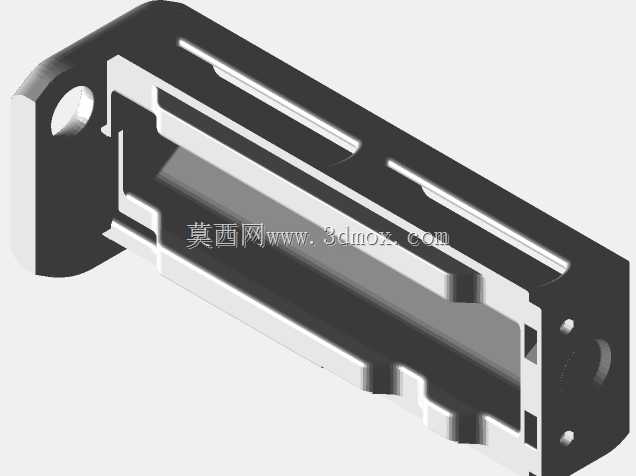

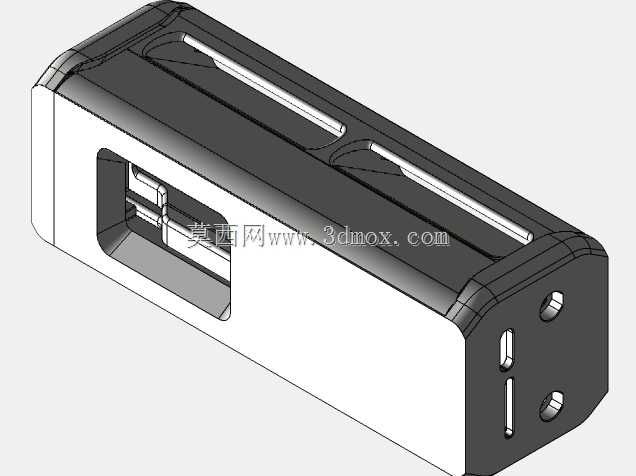

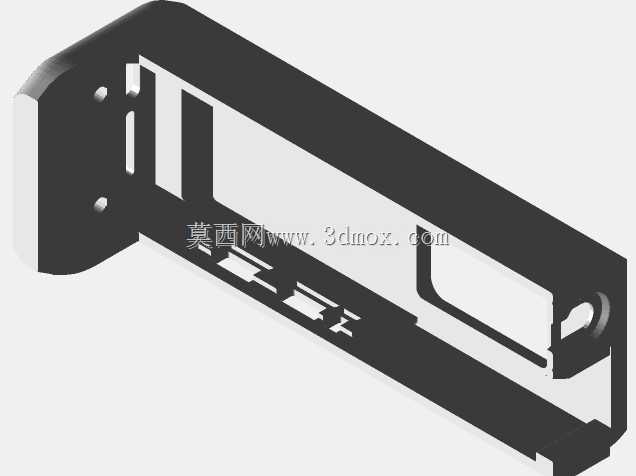

  从整体形态看,壳体采用狭长盒式布局,主体截面接近矩形,端部做圆角过渡,以减少手持或安装时的棱角干涉。上盖与底壳通过分层面配合形成封闭腔体,内部预留主板支撑柱、侧向限位筋和端部挡边,使PCB装入后不会在振动条件下产生明显窜动。模型中可以看到壳体侧面开设长槽形窗口,这类窗口对应板卡上的接口或显示区域,窗口边缘保留连续边框,避免大面积开孔削弱壳体抗弯能力。端部区域集中布置圆孔与狭长开孔,用于按键、指示灯、接口或固定件通过,孔位之间保留足够壁厚,防止FDM打印时出现桥接下垂或局部断裂。

  安装边界方面,该结构默认使用2个M3螺母与2个M3×8螺栓完成主要锁紧,紧固件位置靠近受力区域,能够让上下壳在合模后形成稳定预紧力。螺母位置需要设计成嵌装槽或热熔螺母座,装配时先将螺母约束在壳体预留位置,再从另一侧拧入螺栓,这样可以避免薄壳直接攻牙导致滑牙。若终端需要固定在1/4-20相机支架、三脚架或外部挂载平台上,则不应直接在塑料壳体上强行制出大螺纹,方案中明确通过增加螺纹适配器来转换安装接口,使外部支架载荷传递到独立金属嵌件或加强区域,而不是集中作用在壳体薄壁上。

  内部空间规划遵循电子器件高度差分区原则。ESP32-S3主控板、ublox M10模块以及相关无线器件对上方遮挡较敏感,因此壳体顶部在对应区域保留较薄壁厚,并通过长条开槽、局部镂空或材料减薄来降低对信号的影响。对于USB、电源、复位等需要频繁操作的位置,开孔朝向端部或侧面,使用者在插接线缆时不必拆开壳体。壳体内部还需在板卡与壳壁之间保留均匀间隙,既为焊点、元件高度和线束转弯留出余量,也能减少打印件翘曲对PCB装配造成的压迫。

  面向增材制造时,结构采用PETG材料思路进行壁厚和细节处理。PETG相比刚性脆性材料具有更好的韧性和层间结合表现,适合户外便携设备外壳,但在悬垂、桥接和细小孔位处仍需控制几何形状。模型中的圆角、斜向过渡和连续筋位,有利于降低打印应力集中;顶部与底部区域通过增加密实层数来提升抗冲击和螺纹承载能力,中间大面积壳体则可采用较低填充密度,以控制重量和打印周期。支撑材料主要布置在内腔深槽、接口窗口下方以及不可避免的悬垂结构处,设计时应让支撑接触边尽量避开外观面和装配配合面,减少后处理对尺寸的影响。

  在实际工程使用中,这类壳体不仅要满足静态装配,还要考虑插拔线缆、跌落磕碰、温度变化和车载振动。端部开孔附近通过加厚凸台形成局部加强,长槽窗口四周保留封闭边框,内部筋位同时承担PCB导向和壳体抗扭作用。外壳外形狭长,适合放入背包、固定在支架上或集成到小型移动设备中;圆角端面能够降低碰撞时的应力峰值,平直侧面则便于绑扎、卡座固定或增加外部夹持件。

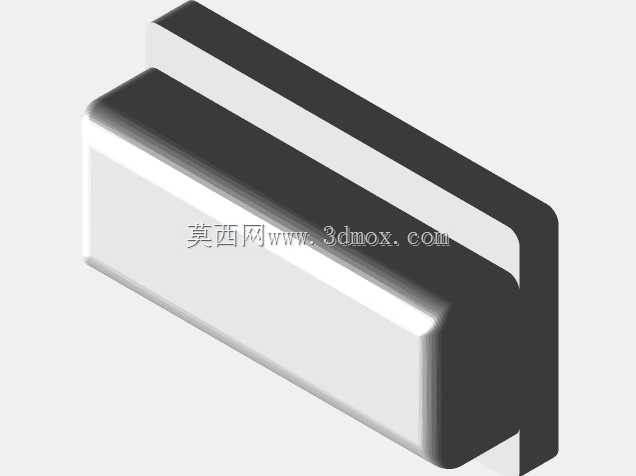

  建模过程中需要重点检查PCB轮廓、最高元件、接口中心线、紧固件位置和壳体内壁之间的关系。主板不能只按平面轮廓避让,还要对模块、连接器、电容等高器件建立三维高度包络;开孔不能只追求外观对齐,还要保证插头插入后不与壳壁发生干涉;螺母槽与螺栓过孔需要考虑打印孔径收缩和装配公差。若后续衍生不同板卡版本,可将端盖、窗口镶块、安装座和螺纹适配器作为独立特征处理,使主体腔体在保持不变的情况下快速适配新的接口方向与挂载方式。

  整体来看,该结构把电子终端的防护、装配、信号透过、外部安装和打印工艺合并到同一壳体中,既体现了便携定位设备对紧凑空间的要求,也保留了后续改装和支架扩展的工程接口。对于结构设计人员而言,这类模型的价值在于呈现了小型智能硬件外壳从板卡限位到制造落地的完整处理思路,可作为物联网终端、定位记录器和移动传感节点壳体设计的参考。
