CNC龙门设备左侧支撑承载板结构

在数控龙门加工设备的整体结构布局中，左侧龙门支撑板是连接横梁、滑座与床身基座的核心承载构件，其结构刚性与安装精度直接决定了整台设备的加工稳定性、重复定位精度以及长期运行的结构可靠性。这类支撑构件主要应用于中型龙门式数控铣削、加工中心类设备，承担着承载横梁自重、滑枕切削反力、Z轴进给动态载荷的核心作用，是龙门设备框架结构中不可或缺的受力部件。

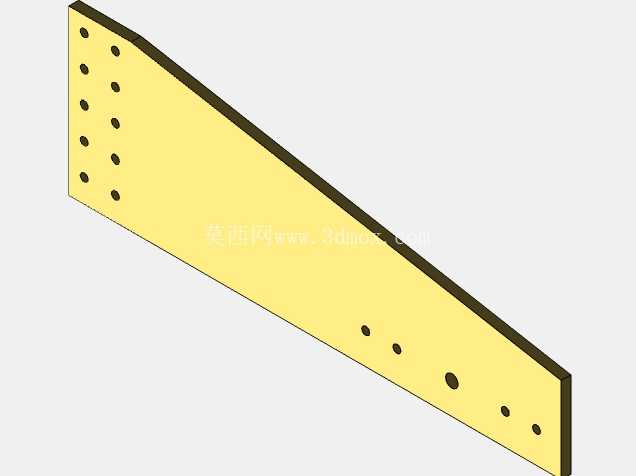

从实际设备运行的受力场景来看，该支撑板在设备工作过程中需要同时承受多维度的复合载荷：当主轴滑座沿横梁横向进给时，支撑板需要承受横向移动带来的交变弯矩；当主轴进行重切削加工时，切削产生的垂直方向冲击力、水平方向切削反力会通过横梁传导至该支撑板，再均匀传递到床身基座上，避免局部应力集中导致的结构变形。设计这类支撑构件时，首先要结合设备的额定加工负载、横梁行程长度、滑座最大运行速度来确定板材的基础厚度与整体轮廓，本次涉及的支撑构件适配MPE5025规格的中型龙门设备，整体采用长条形斜顶轮廓设计，上端的斜边结构是为了避让横梁底部的滑座运行轨迹，避免滑座移动到近侧极限位置时与支撑结构发生运动干涉。

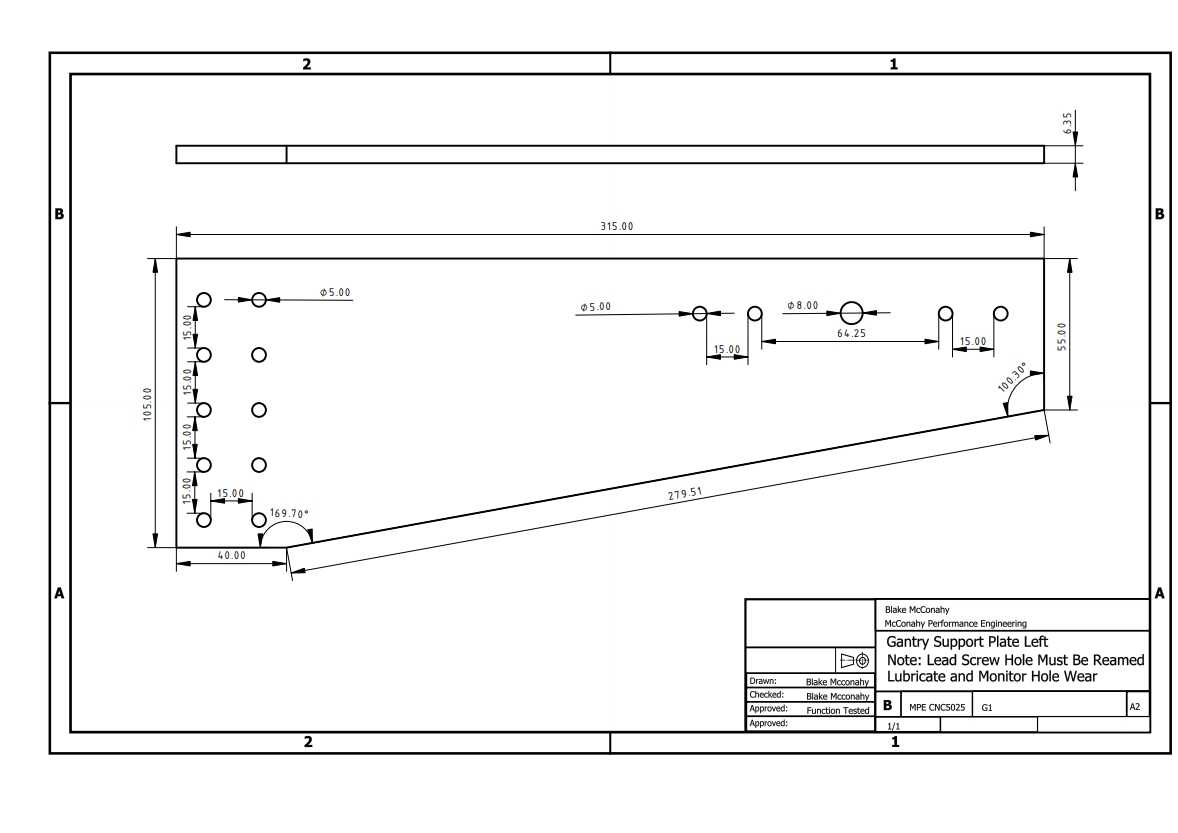

构件上的安装孔位排布完全遵循设备的装配基准要求：靠近斜边的上端区域排布两列等距安装孔，用于与横梁的侧部安装面进行锁紧固定，孔位的同轴度、孔距公差直接决定横梁的安装水平度，因此建模时孔位的位置度公差需要严格按照装配要求设定，每一个孔的中心距偏差控制在0.02mm以内，避免装配时出现螺栓强行锁附导致的结构内应力。构件下半部分的稀疏排布孔位则是用于与床身基座的侧立面连接，这部分孔位采用大小间隔排布的设计，大孔用于穿入高强度锁紧螺栓，小孔用于装配定位销，安装时先通过定位销完成支撑板与基座的位置校准，再锁紧所有连接螺栓，能够有效保证安装位置的唯一性，避免设备长期运行后支撑板出现位置偏移。

从安装边界的角度来看，该支撑板的整体长度需要匹配龙门设备的左侧立柱到床身端部的距离，安装完成后支撑板的内侧平面需要与床身导轨面保持严格的垂直关系，垂直度公差需要控制在0.03mm/1000mm以内，否则会导致横梁安装后出现倾斜，直接影响主轴的加工垂直度，造成加工工件出现平面度超差、侧壁垂直度不足的问题。支撑板的厚度选择需要结合整体受力仿真结果确定，过薄会导致切削过程中支撑板出现微幅形变，引发加工振纹；过厚则会不必要地增加设备整体重量，提升材料成本与装配难度。

设计这类支撑构件时，还需要考虑铸造工艺的可行性，因为这类承载板通常采用铸铁铸造成型后再进行精密机加工，建模时需要预留合理的加工余量，所有安装孔的位置要避开铸造应力集中的区域，构件的棱边位置设计合理的铸造圆角，避免铸造过程中出现冷隔、缩孔等缺陷。同时，支撑板的非安装面不需要进行高精度机加工，只需要保证安装基准面的平面度、孔位的位置精度即可，能够在保证结构性能的前提下控制加工成本。

在实际的设备维护场景中，这类支撑板也是设备精度校准的核心基准件，当设备长期运行后出现加工精度下降的问题时，首先需要检测支撑板与床身、横梁的连接是否出现松动，支撑板的基准面是否出现磨损，一旦发现形变超差就需要及时更换或者重新研磨基准面，才能恢复设备的原有加工精度。建模过程中需要完整还原所有孔位的位置、轮廓的斜边角度、各个安装面的平面关系，确保后续生成的工程图能够直接用于铸造生产与机加工，不需要二次调整尺寸，同时模型的装配基准要和实际设备的装配逻辑完全一致，方便设计人员在虚拟装配环境中验证整个龙门结构的干涉情况，提前排查设计缺陷。
