CNC设备左机架支撑安装板结构设计

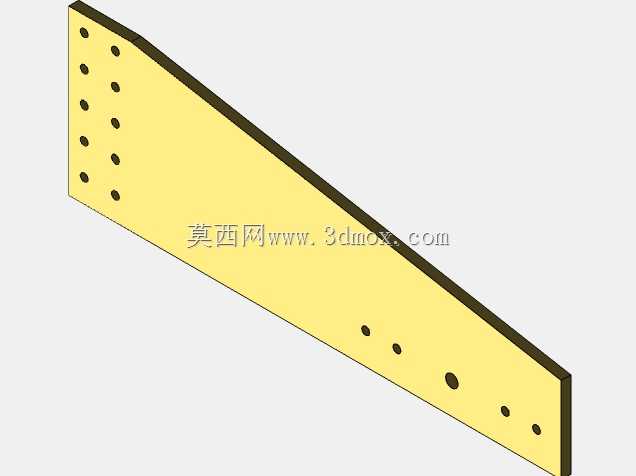

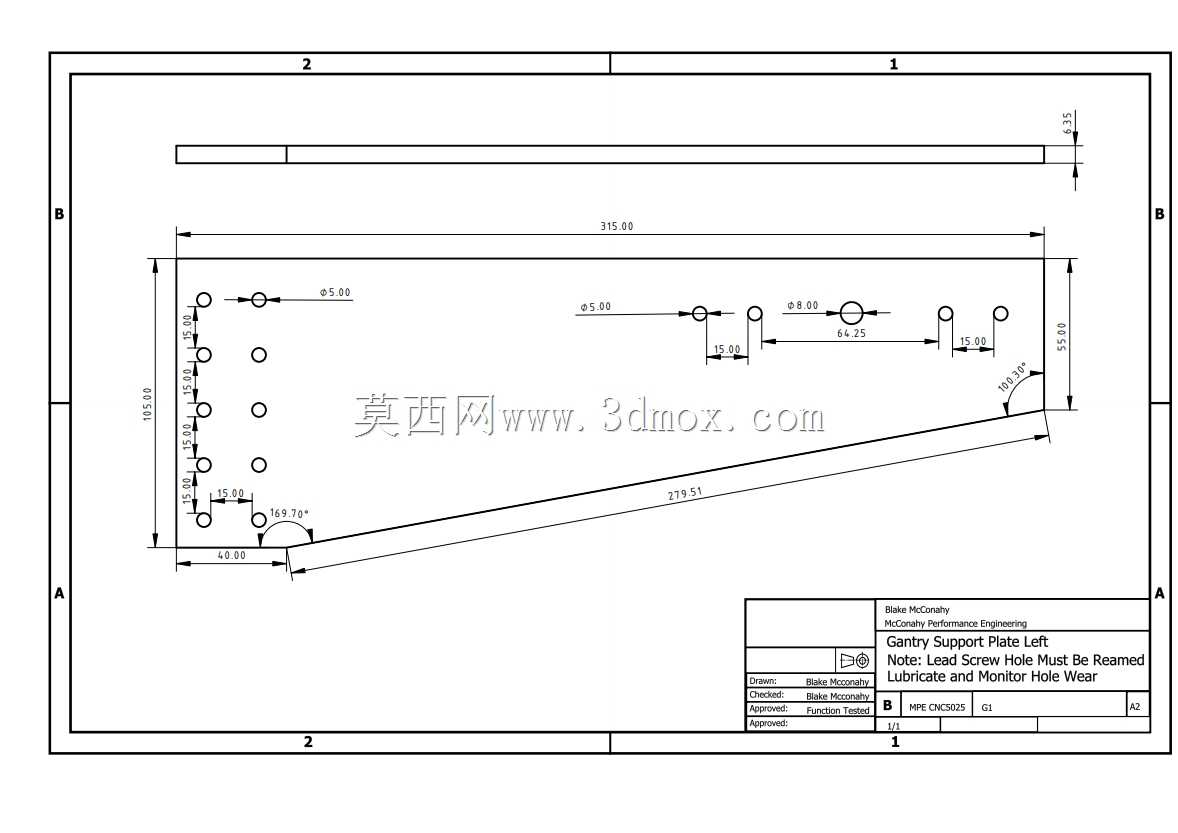

　　这款支撑构件主要应用在数控加工设备的左侧机架部位，承担着机架侧部组件的承载与定位功能，是设备机架总成里保障侧边结构刚度的关键零件。从实际设备运行的工况来看，该支撑板需要承接侧方导轨安装座、传感组件固定座的静载荷，同时还要抵消设备运行过程中传动部件传递的小幅振动，避免侧装部件出现位置偏移，影响加工精度。设计阶段首先明确了安装边界的约束条件：零件整体为带斜向边的长条形板状结构，总长315mm，侧边安装段的垂直高度为95.5mm，斜向支撑边的长度为279.51mm，所有安装孔的位置都严格匹配对应机架的预装点位，其中直径5.00、5.50、6.60的通孔分别对应不同规格的紧固件安装需求，两个直径8.00的铰制孔用于核心定位销的装配，

　　保障安装时的位置精度，避免装配错位。设计时特意在板件的斜向边与直边交接处做了R5.32的圆角过渡，减少应力集中的问题，同时在靠近端部的位置设置了15.32°的斜切角，避让相邻的传动组件运动行程，防止设备运行时出现运动干涉。板件上的铅 screw 安装孔在设计时明确了铰孔后润滑的工艺要求，保障后续传动部件装配后运行顺畅，减少磨损。从加工实现的角度，该零件属于典型的钣金加工件，既可以通过数控激光切割下料后做孔位铰制加工，也可以依托提供的尺寸参数通过手工划线加工完成，适配不同的加工场景需求，小批量试制时不需要开模，能够有效缩短零件的制备周期。零件的厚度方向尺寸匹配常规机架钣金的通用规格，安装后与机架主体的贴合面平整度要求控制在合理范围内，

　　保障紧固件锁紧后不会出现局部应力过大导致的板件变形。在实际装配场景中，该支撑板通过沿直边排布的一组安装孔与机架主体竖梁连接，斜边上的点位用于连接斜向加强撑，形成稳定的三角支撑结构，大幅提升机架侧部的抗扭刚度，即使设备在高速进给工况下，侧装的监测部件也能保持稳定的位置，不会因为机架形变出现检测数据偏差。板件上预留的孔位排布充分考虑了走线需求，部分孔位可兼做线缆过孔，减少侧部额外的走线固定件设计，让机架侧部的布局更加紧凑整洁。
