低成本桌面级软金属数控切割设备结构

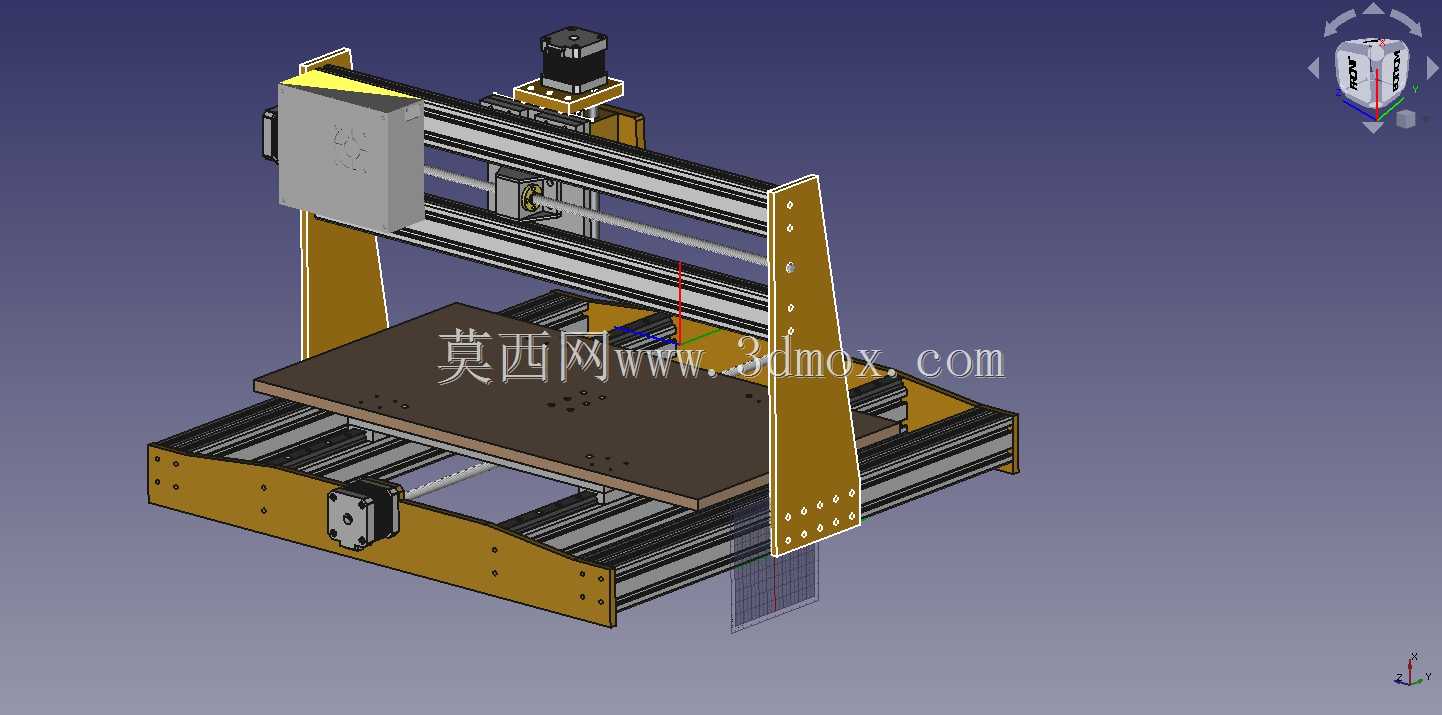

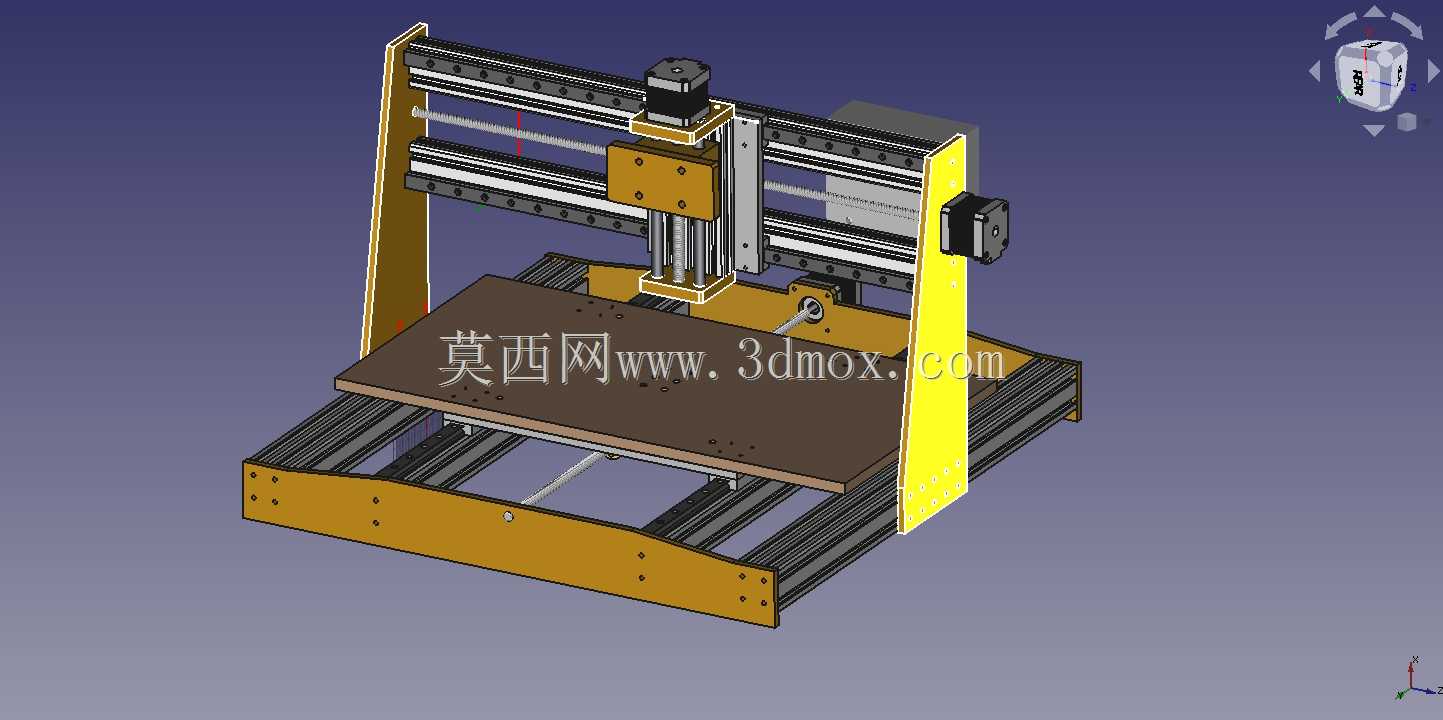

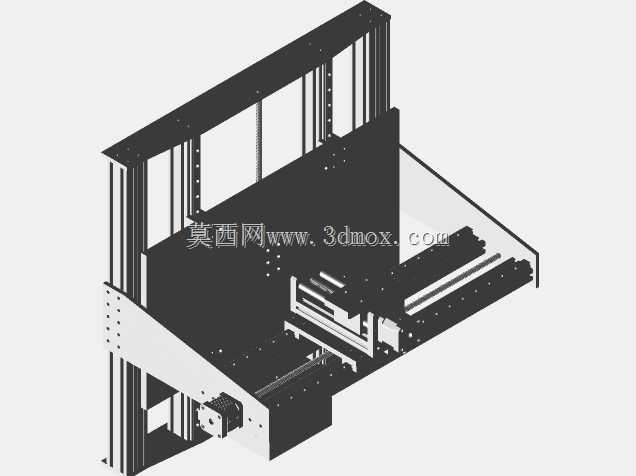

　　这款小型数控加工设备的定位非常明确，就是面向个人加工场景、小批量软金属加工需求打造的轻量化加工载体，核心解决个人工坊、小型工作室加工薄铝板、软质有色金属时，大型设备成本过高、占地过大，手动加工精度不足的痛点。从结构布局来看，设备采用龙门式双立柱支撑结构，两侧立式支撑板搭配底部型材焊接/拼装的基座框架，工作台面固定在基座中部的型材安装位上，X轴传动组件沿龙门横梁布置，Z轴滑台搭载加工主轴沿X轴滑块做横向进给，Y轴传动组件集成在工作台下方，带动工作台完成纵向进给，三轴的运动行程经过紧凑化设计，整体安装边界控制在桌面可承载的尺寸范围内，不需要额外做设备基础固定，放置在标准重型工作台面上即可完成安装调试。设计思路上全程围绕易加工、

　　低成本两个核心目标展开，设备上所有非标准定制结构件，都可以通过两种方式加工获得：一部分结构件可以直接采用桌面级FDM3D打印机打印成型，不需要开模或者复杂机加工，另一部分受力较大的结构支撑板，可以直接从平面金属板材上通过激光切割、等离子切割甚至手工锯切的方式下料，再做简单的钻孔攻丝即可完成装配，不需要依赖五轴加工中心等高端加工设备，普通爱好者具备基础金工能力就能完成整机组装。功能特性上，设备的加工能力经过针对性匹配，主轴转速和进给参数专门适配铝、铜等软质有色金属的切削需求，也可以兼容亚克力、密度板等非金属材料的雕刻、切割作业，能够满足小批量非标零件打样、个性化五金件加工、模型零件制作等场景的使用需求。结构细节上，

　　三轴均采用直线导轨做运动导向，搭配丝杠传动来保证进给精度，两侧立柱的安装位做了定位止口设计，装配时不需要复杂的打表校正就能保证龙门的垂直度，降低了整机组装的调试难度；底部基座的型材连接处预留了调节螺栓安装位，可以在装配时微调台面水平度，避免因放置面不平整导致的运动卡顿、加工精度偏差问题；主轴安装位设计了通用夹具接口，可以根据加工需求更换不同功率的主轴电机，适配不同材质的切削负载要求。设备的走线槽全部集成在型材的凹槽内部，外部没有明线布置，既可以避免加工过程中切屑、切削液损坏线缆，也能让整机外观更加整洁，减少运动干涉的风险。
