立式手动快速压紧肘节夹结构设计

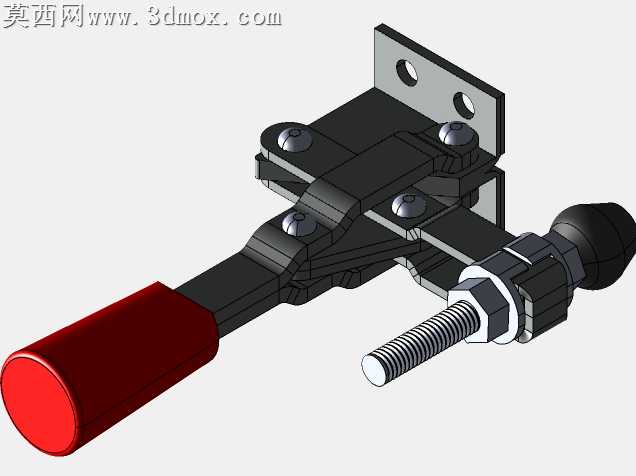

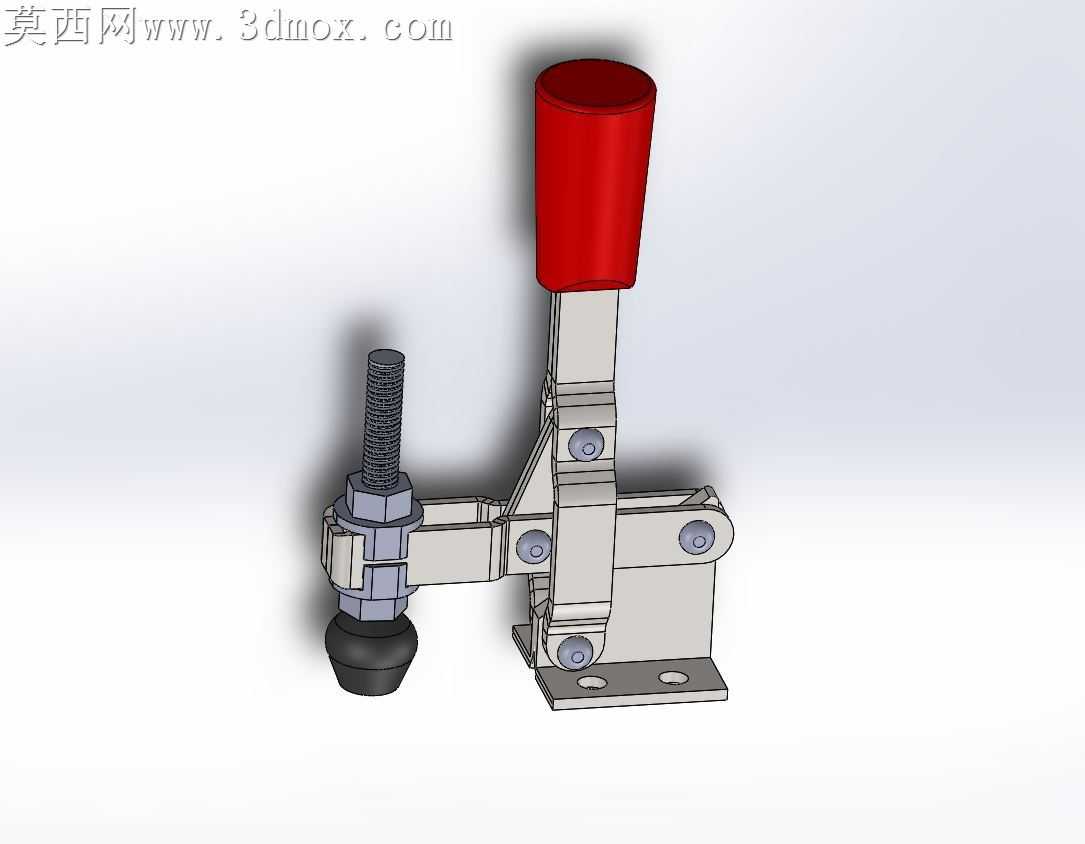

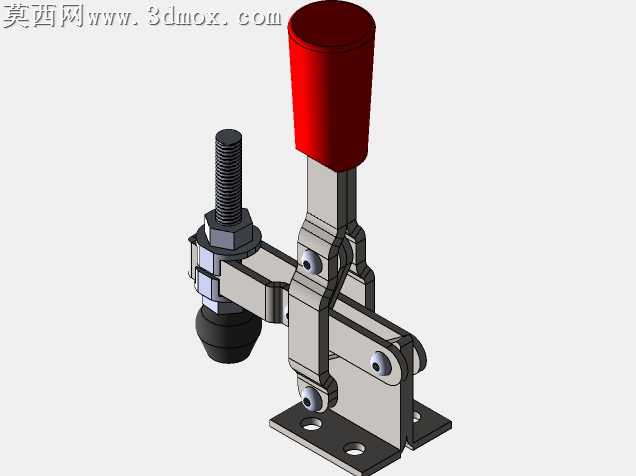

本模型为立式手动操作的肘节夹紧装置，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械加工的公差配合要求，对每一处铰接点位、安装基准、运动行程都做了精准的尺寸约束，确保各部件装配后无干涉，可完整模拟实际夹紧、松开的全行程动作。模型整体采用多实体建模方式拆分零部件，包含底座支撑件、多级铰接连杆、操作手柄、压紧螺杆、缓冲压头、铰接销轴、锁紧螺母等独立结构件，各零件间添加了符合实际机械运动的配合约束，可直观演示肘节机构的死点锁紧原理。材质渲染方面，对金属结构件赋予哑光镀锌钢材质，还原五金工装配件的真实金属质感，操作手柄采用亮面红色绝缘胶木材质，既区分功能部件也还原了实际产品的防滑绝缘设计，压紧端的橡胶缓冲头赋予黑色哑光软胶材质，底座安装板做了细微的表面拉丝纹理处理，铰接处的销轴做了金属高光处理，整体渲染光影柔和，各部件材质区分清晰，可直观分辨不同功能零件的材质属性。结构设计上采用经典的垂直式肘节连杆机构，利用连杆过死点的机械特性实现夹紧后的自锁，避免加工过程中受振动出现松脱问题；压紧端采用可调式螺杆结构，搭配锁紧螺母可根据被压紧工件的厚度灵活调整压紧行程，适配不同高度的工件装夹需求，压头端部的橡胶缓冲垫可避免压紧过程中刮伤工件表面，同时增大接触摩擦力提升夹紧稳定性；底座采用带安装孔的平板式设计，可通过螺栓直接固定在工装台面或设备机架上，安装便捷稳固。设计过程中充分考虑了手动操作的人机工程学，长柄式操作握把符合人手施力角度，操作时仅需较小的扳动力即可实现最大100KG的夹持力，机构的移动行程、开合角度都经过反复校核，确保操作顺畅无卡滞，同时兼顾了结构的紧凑性，整体占用安装空间小，适合在工装定位、工件焊接、装配固定、电子元件压合等多种场景使用，模型结构完整，各部件可直接导出用于工程图生成或加工参考。
