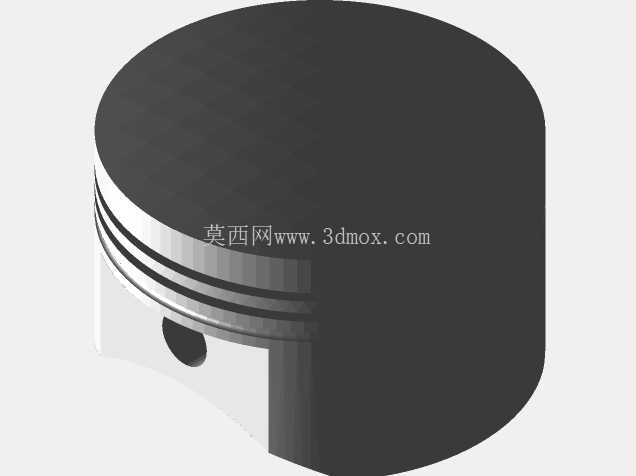

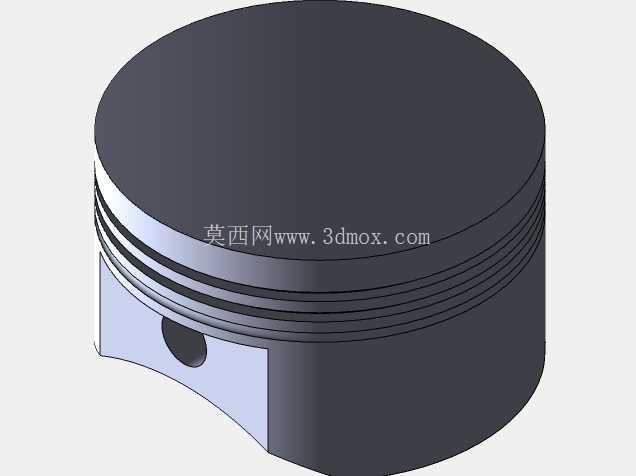

内燃机用简单活塞结构三维设计

　　活塞裙部采用椭圆型线设计，这是考虑到活塞工作时受热膨胀、侧压力作用产生的形变，常温下裙部截面为椭圆形，长轴垂直于活塞销孔轴线方向，当发动机达到工作温度时，裙部受热膨胀后会趋近正圆形，保证与气缸壁之间保持均匀的配合间隙，避免出现拉缸、敲缸等故障。活塞销孔采用同轴设计，用于安装活塞销，连接活塞与连杆小头，将燃烧做功产生的推力传递给连杆，进而带动曲轴旋转输出扭矩；销孔位置设置有加强筋结构，提升销孔周围的结构强度，承受交变载荷作用下的应力集中，避免长期运行出现销孔开裂、变形等问题。从安装边界来看，活塞的外径尺寸需要与对应气缸的内径保持严格的配合公差，常温下保留合适的装配间隙，既不能间隙过大造成密封不良、敲缸异响，也不能间隙过小导致热态下活塞卡滞在气缸内。活塞环槽的宽度、深度尺寸需要与配套的活塞环尺寸匹配，保证环在槽内可以正常活动，同时不会出现过大的窜气量。活塞销孔的内径尺寸与活塞销外径采用过渡配合，装配时通过热装工艺将活塞加热后装入活塞销，保证工作状态下销与孔之间不会出现相对转动造成的磨损。在往复式内燃机的核心运动组件中，活塞是直接参与能量转换的关键部件，其结构设计合理性直接决定动力输出效率、运行可靠性与整机使用寿命。这款活塞的整体结构采用成熟的筒形活塞设计方案，头部设置多道环槽结构，用于安装气环与油环，气环的核心作用是密封燃烧室与曲轴箱之间的间隙，避免做功冲程的高压燃气窜入曲轴箱稀释润滑油，同时将活塞顶部吸收的燃烧热量传导至气缸壁，通过冷却系统带走多余热量；油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳，同时在气缸壁上铺涂均匀的油膜，降低活塞往复运动过程中的摩擦阻力。

　　在实际应用场景中，这类结构的活塞广泛应用于小排量通用汽油机、摩托车发动机、小型农用动力机械等设备中，这类动力设备通常转速较高、负荷相对稳定，对活塞的轻量化、高速适应性有较高要求，因此这款活塞在设计时尽可能去除非必要的冗余材料，在保证结构强度的前提下降低整体重量，减小往复运动的惯性力，降低曲轴连杆机构的运行负荷。设计过程中需要重点考量活塞的热负荷分布，活塞顶部直接接触高温燃气，工作时温度从顶部向裙部逐渐递减，不同位置的膨胀量存在差异，因此在建模阶段需要针对不同区域的壁厚做差异化设计，顶部厚度满足强度与导热要求，裙部壁厚适当减薄控制整体重量，同时在销座位置做加厚处理，承受活塞销传递的交变冲击力。

　　另外活塞的外形轮廓需要考虑热态形变后的匹配状态，裙部的纵向型线采用中凸形设计，也就是裙部中间位置直径略大于上下两端，这样在活塞受热膨胀、受侧压力弯曲变形后，裙部与气缸壁的接触面积可以保持均匀，避免局部应力过大造成的异常磨损。在结构细节上，活塞顶部采用平顶设计，这种设计的优势是结构简单、加工方便，受热面积小，在小排量发动机中可以获得较为理想的压缩比，同时平顶活塞的进气涡流组织效果稳定，有利于燃油与空气的充分混合，提升燃烧效率。环槽的数量设置为三道，两道气环一道油环，是小排量高速发动机的经典配置，在保证密封效果的前提下尽可能减少环与气缸壁的摩擦面积，降低机械损失。油环位置设置有回油孔，被油环刮下的多余润滑油可以通过回油孔流回曲轴箱，避免机油在环槽内堆积造成窜油。活塞销孔内侧设置有卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，避免销子轴向移动刮伤气缸壁。从建模逻辑来看，这款活塞的三维建模首先通过旋转特征生成整体的基础轮廓，确定顶部、头部、裙部的基本尺寸与型线，之后通过拉伸切除特征加工出环槽、销孔、回油孔等结构，再对销座与裙部的连接位置做圆角过渡处理，降低应力集中系数，最后通过阵列、切除等特征完成细节结构的制作。

　　整个建模过程完全遵循实际加工的工艺逻辑，所有特征的尺寸公差、形位公差都可以直接对接后续的工程图生成与数控加工流程，结构上不存在无法开模、无法加工的倒扣或者薄壁结构，满足批量铸造生产的工艺要求。在实际选型匹配过程中，这类活塞需要与对应的气缸套、活塞环、活塞销、连杆等部件做配套验证，首先需要确认压缩比是否符合发动机设计要求，活塞在上止点时的顶部间隙需要控制在合理范围内，避免压缩比过高造成爆震，或者压缩比过低导致动力不足。其次需要验证活塞的运动行程是否与曲轴的曲柄半径匹配，活塞在下止点时不会与曲轴平衡块发生运动干涉，在上止点时不会碰撞气门。另外活塞的重量需要与同组其他活塞保持严格的重量差控制，避免多缸发动机运行时出现往复惯性力不平衡，造成整机振动过大的问题。
