四通内螺纹液压连接阀门三维结构设计

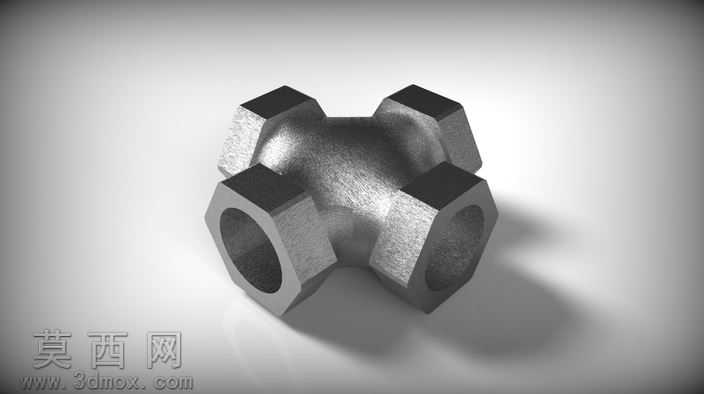

本作品为液压系统用四通连接阀门，采用三维参数化建模方式完成整体结构设计，建模过程中优先保证各接口尺寸的同轴度与形位公差精度，适配液压管路的标准连接需求。模型整体采用等径四通结构布局，四个接口均设计为内螺纹连接形式，接口外侧加工有六角拧转结构，方便安装过程中使用扳手施加扭矩，保证连接密封性与安装便捷性。建模阶段首先绘制流体通路的中心骨架线，以中心交汇腔体为核心，向四个正交方向拉伸生成流体通道，通道内壁做平滑圆弧过渡处理，避免流体流经时产生紊流、压损过大的问题，同时减少介质冲刷造成的结构损耗。阀体外部结构采用圆润过渡设计，在四个接口的六角结构与中心腔体之间做倒圆角处理，既消除建模过程中的尖锐棱角，也能优化铸件生产时的金属液流动路径，降低铸造应力集中的风险，同时提升整体结构的抗冲击性能。材质设计上模拟液压阀常用的锻压镀锌钢材质感，渲染时赋予模型均匀的亚光金属材质，添加柔和的环境漫反射效果，清晰呈现阀体表面的结构轮廓、六角面的棱边细节以及内孔的深度层次，无过度夸张的反光效果，还原工业液压元件的真实质感。结构设计上充分考虑液压工况的承压需求，阀体壁厚按照公称压力等级做均匀加厚处理，中心交汇腔体的壁厚与接口段壁厚保持一致，避免出现壁厚突变造成的承压薄弱点，内螺纹的牙型、螺距均符合液压管路连接的通用标准，可直接对接同规格的液压管路接头。建模过程中对所有配合面做了公差预留设计，六角拧转面的对边尺寸符合标准扳手的适配范围，接口端面做平整处理，保证安装时密封垫圈可以完全贴合，杜绝管路渗漏隐患。整体模型结构完整无碎面、无破孔，各特征参数可编辑调整，可根据实际使用需求修改接口通径、壁厚、螺纹规格等参数，适配不同压力等级、不同通径需求的液压管路连接场景，也可作为液压系统装配设计中的标准元件调用，用于液压站、液压设备管路布局的干涉检查、装配模拟，直观呈现四通阀在管路系统中的连接方式与空间占位。
