内螺纹四通液压阀结构设计

这款四通液压阀主要应用在中小型液压站的集成管路布局中，常见于小型工程机械液压系统、机床液压夹紧回路、自动化生产线液压驱动单元这类需要多支路流体分流合流的场景，区别于普通三通阀，它能在单一节点完成三个支路加主路的流体连通，减少管路转接接头的使用量，降低整个液压回路的泄漏风险点。从实际使用场景来看，这类阀件多安装在液压阀组的旁侧预留接口位置，或者直接集成在执行元件的进油口端，用来同时接压力检测表、支路蓄能器、备用压力输出口，不用额外在管路上加装过渡接头，能有效压缩液压站的整体安装空间，尤其是在布局紧凑的移动式液压设备上，减少接头数量就意味着降低设备运行过程中因振动导致的接头松动漏油概率。

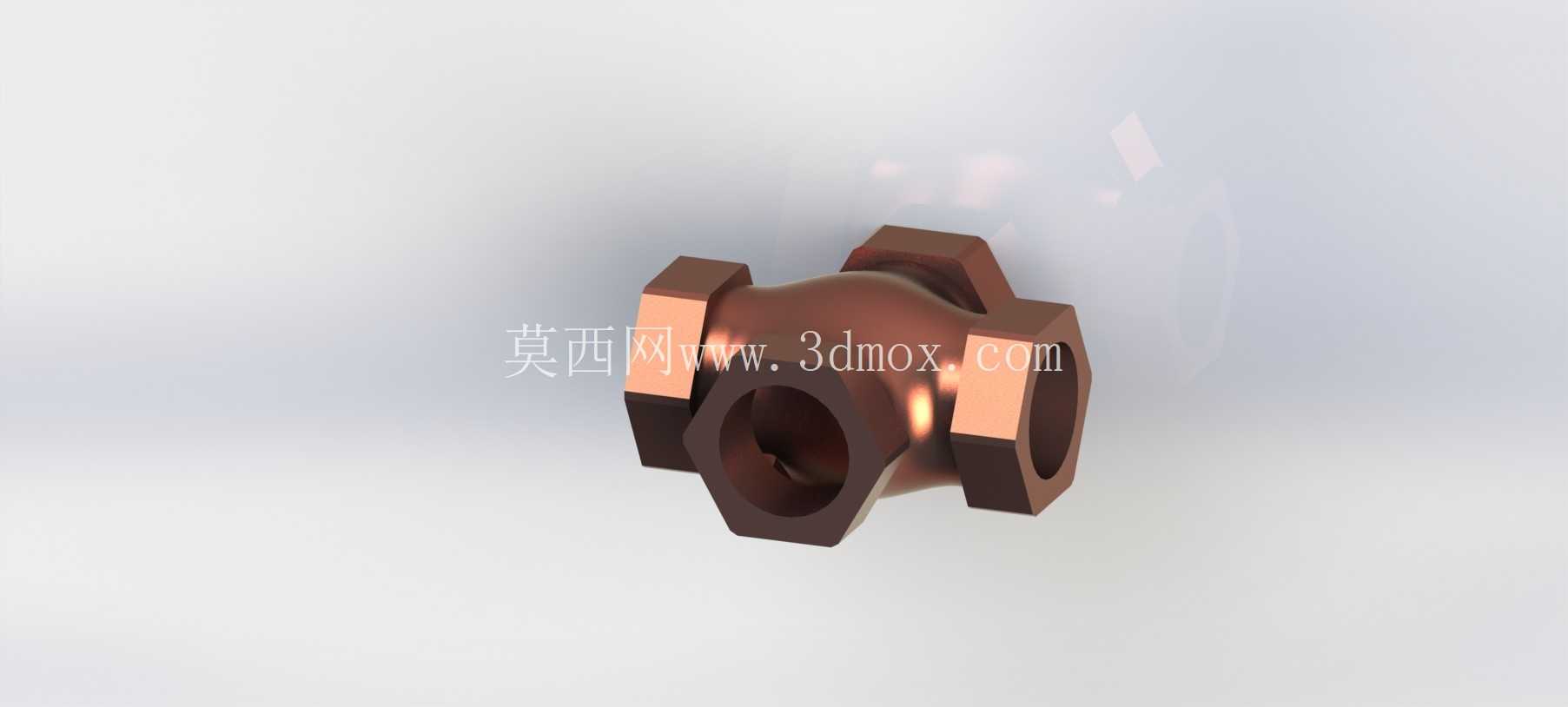

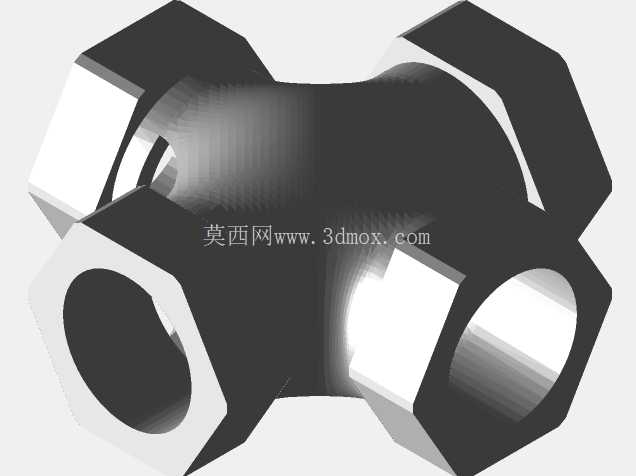

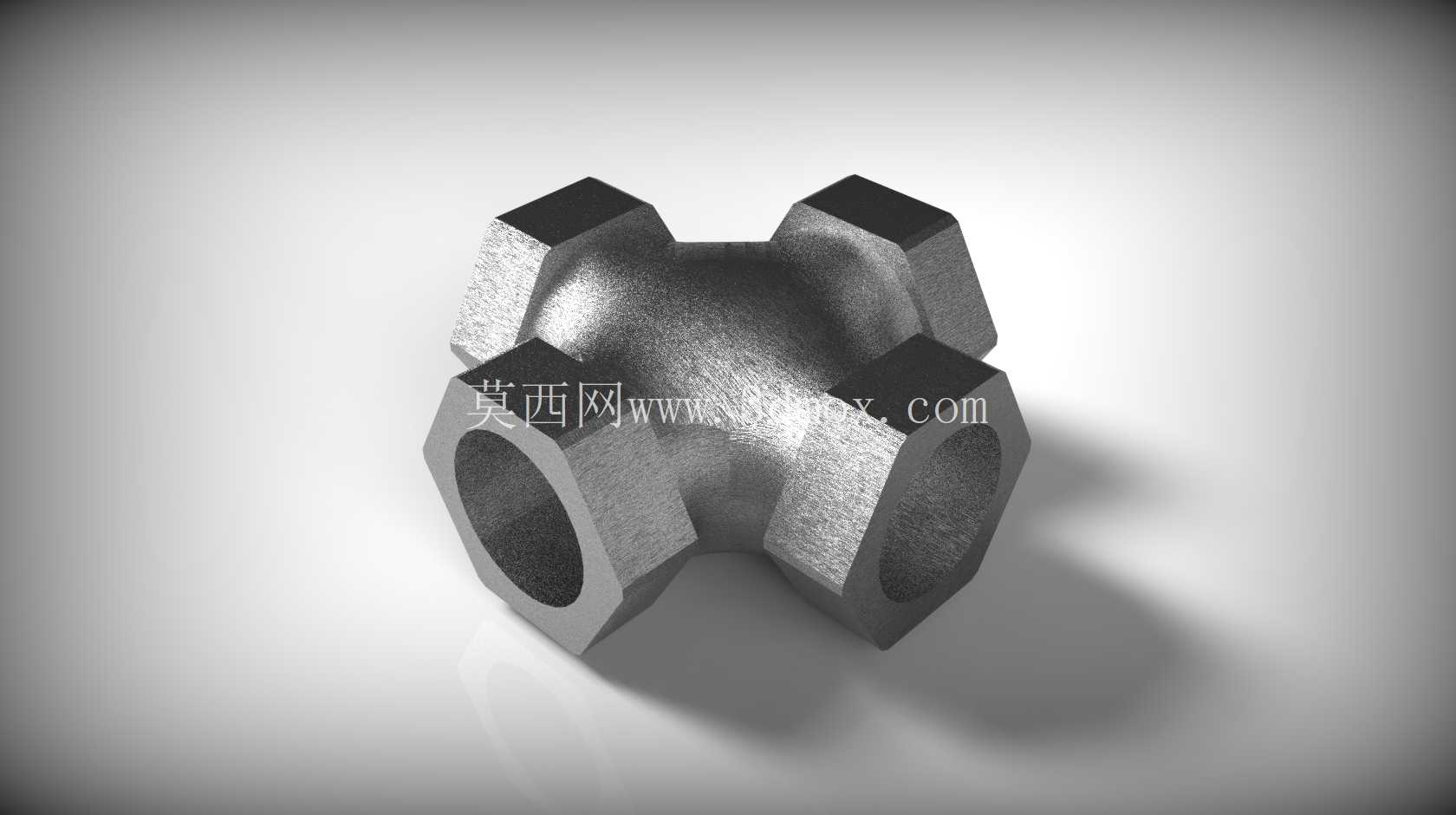

从功能特性上看，这款阀采用内螺纹连接结构，四个接口均为标准内螺纹，适配市面上常规的液压管路硬管、软管接头，安装时不需要额外加工转接法兰，直接将管路接头拧入对应接口即可完成装配，接口处的六角结构专门为扳手拧紧预留了足够的夹持面，不管是使用开口扳手还是套筒扳手都能找到合适的施力位置，不会因为夹持面不足导致拧紧力矩不够或者拧坏阀体外表面。阀体内部的流道采用圆弧过渡设计，没有直角转折的结构，能最大程度降低液压油在阀体内流动时的局部压力损失，减少油液在流道内产生的紊流，降低系统运行时的流体噪声，同时也能避免油液中的杂质在直角位置沉积，长期使用也不容易出现流道堵塞的问题。

设计过程中首先考虑的是安装边界的适配性，四个接口的中心距严格匹配常规液压管路的安装间距，不会出现相邻接口接头互相干涉的情况，每个接口的螺纹深度都经过校核，保证接头拧入后有足够的啮合长度，承受额定工作压力时不会出现螺纹脱开的问题。阀体的壁厚按照液压系统常规额定工作压力做了冗余设计，在最高工作压力下阀体各个位置的应力都远低于材料的许用应力，即使出现短时的压力冲击，也不会出现阀体开裂的问题。外形上没有多余的突出结构，整体轮廓规整，不管是在阀块上并排安装多个同类型阀件，还是单独安装在管路支架上，都不需要预留额外的避让空间，安装固定时可以通过阀体本身的六角面做夹持定位，不需要额外设计安装固定耳，进一步压缩了阀件本身的体积。

在实际选型使用时，这款阀适合用在中低压液压回路中，四个接口可以根据实际管路需求任意作为进油口或者出油口，没有固定的流向限制，现场安装时可以根据管路走向灵活调整安装角度，不需要提前定制特定流向的阀件，能减少备件的储备种类。阀体的外表面没有复杂的曲面结构，加工时可以通过常规的数控车床、加工中心完成全部工序，不需要特殊的定制刀具，量产时的加工效率高，成本可控。流道内部的表面粗糙度经过优化，能减少油液流动时的沿程阻力，同时降低油液对阀体内壁的冲刷，延长阀件的使用寿命。在管路装配时，只需要在接头螺纹处缠绕合适的密封材料或者加装密封垫圈，就能保证接口处的密封性能，不需要额外的密封结构设计，现场维护拆装也十分方便，出现密封失效时只需要更换接头处的密封件即可，不需要更换整个阀体。
