双羽毛板配套垫片组合结构设计

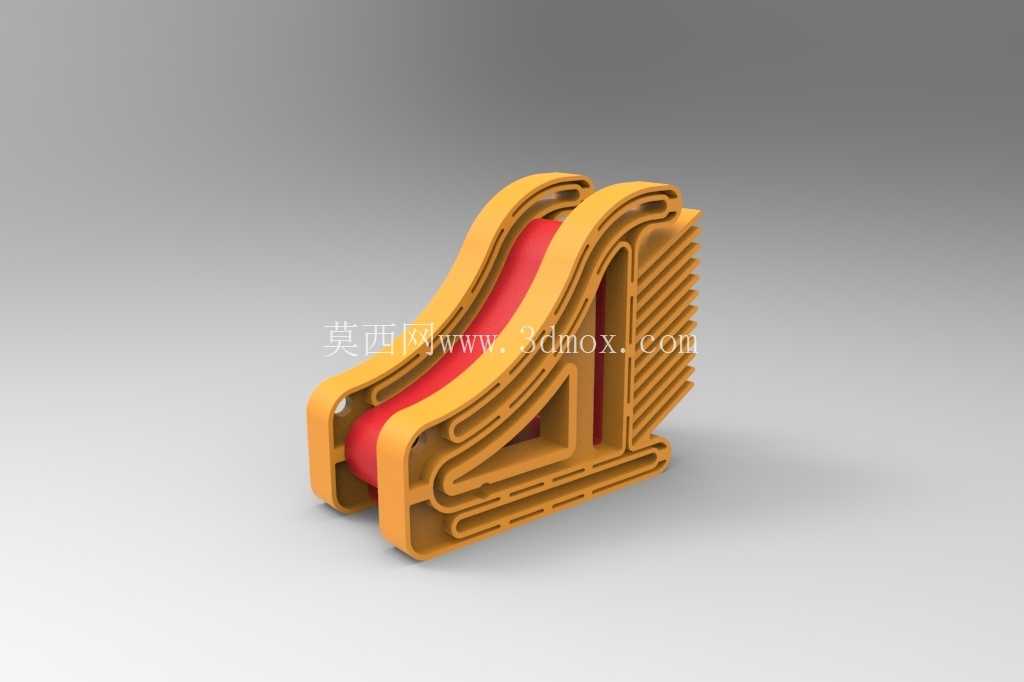

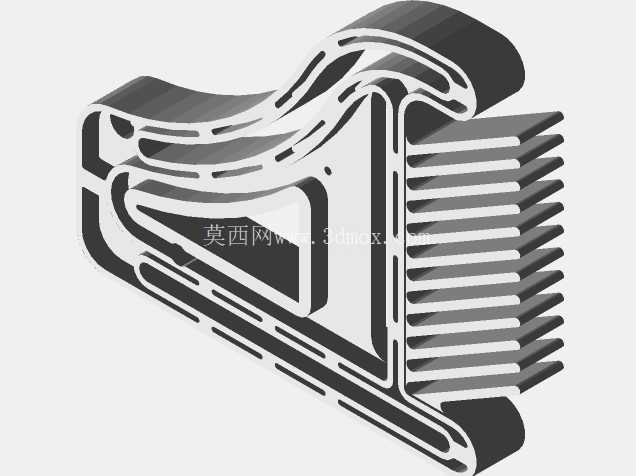

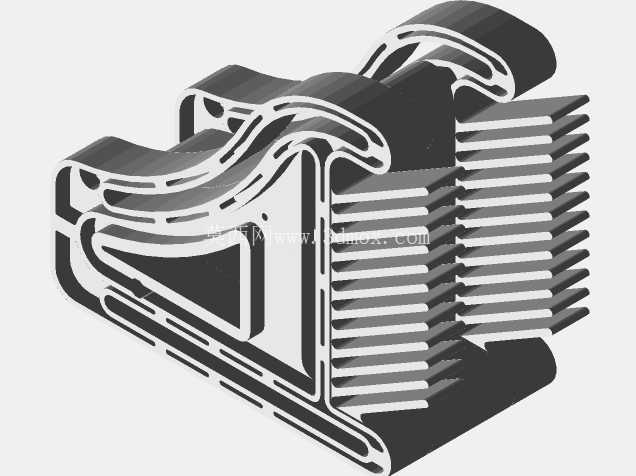

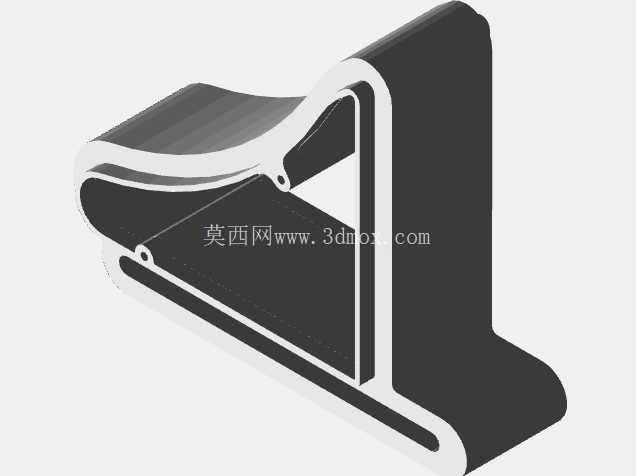

　　在木工平刨、压刨、台锯这类切削加工场景里，工件进给时的侧向窜动、上下跳动一直是影响加工精度与操作安全的核心问题，羽毛板作为这类设备的核心辅具，承担着进给导向、工件压紧、防反弹的多重作用，这套双羽毛板加垫片的组合结构，正是针对常规单羽毛板压紧力覆盖不足、适配性差的痛点做的优化设计。从结构功能来看，单块羽毛板厚度设定为20毫米，配套的垫片厚度为40毫米，两块独立羽毛板可根据加工工件的宽度、厚度灵活调整排布间距，垫片则用于调整羽毛板与设备工作台面、导向靠山的相对高度，无需额外加工垫块就能适配不同刃具伸出量、不同工件厚度的加工需求，相比一体式羽毛板，分体式的组合结构调整自由度更高，能覆盖从薄木皮到厚方木的多规格工件加工场景。

　　设计过程中首先考虑的是羽毛板的弹性形变区间，羽毛部分的倾斜角度经过反复校核，保证工件沿进给方向通过时，羽毛片能顺着进给方向产生弹性退让，同时始终对工件施加垂直于进给方向的侧向压紧力、以及垂直于工作台面的下压力，一旦工件出现反向回弹的趋势，倾斜的羽毛片会立刻卡紧工件表面，阻止工件飞出，从结构上规避切削反弹的安全隐患。

　　安装边界方面，这套组件的安装孔位采用通用化的T型槽适配设计，可直接兼容市面上多数台锯、压刨、平刨设备工作台的标准T型槽间距，无需对现有设备做二次改造就能直接安装使用，羽毛板的非工作面做了加厚处理，保证安装锁紧后整体结构不会因为长期受侧向力产生形变，羽毛片的厚度与间距经过匹配设计，既保证足够的弹性压紧力，又不会因为刚度过大划伤工件表面，针对不同材质的工件加工，比如软质松木、硬质橡木或者人造板材，这套双板组合可以通过调整两块板的前后间距，改变压紧力的分布区间，加工长料时可以将两块羽毛板沿进给方向前后排布，形成两段式压紧，避免长料进给过程中尾部翘曲；加工窄料时可以将两块板沿靠山方向并排排布，增加侧向压紧的接触面积，防止窄料在切削过程中侧向偏移导致的裁边不直、刨削面不平等问题。

　　配套的40毫米垫片除了高度调整作用外，还可以作为两块羽毛板之间的间隔套使用，当需要加宽压紧宽度时，将垫片安装在两块羽毛板之间，就能快速调整整体压紧宽度，无需额外采购不同规格的间隔配件，垫片的上下端面做了平行度处理，保证叠加安装后羽毛板的工作面与工作台面保持平行，不会因为垫片的平行度误差导致羽毛板压紧力分布不均，出现局部压不住或者局部压力过大卡滞工件的问题。从实际使用场景来看，这套组合结构不仅适用于常规的实木切削加工，在板式家具开料、木线成型、倒角加工等工序中也能发挥作用，比如在做立铣加工线型时，将羽毛板安装在立铣工作台的进料侧，可以稳定推送工件通过刃具，避免人工推送时手部过于靠近刃具的安全风险，同时保证线型加工的进给速度均匀，不会因为人手推送的力度波动导致线型深浅不一。结构细节上，羽毛板的根部做了圆弧过渡处理，避免长期反复弹性形变导致的根部应力集中断裂，延长整体使用寿命，所有边缘位置都做了倒角处理，没有尖锐棱角，安装调整时不会划伤操作人员或者工件表面，安装锁紧位置采用沉孔设计，锁紧螺栓的头部不会突出于羽毛板表面，避免工件进给时与螺栓头部产生刮蹭。
