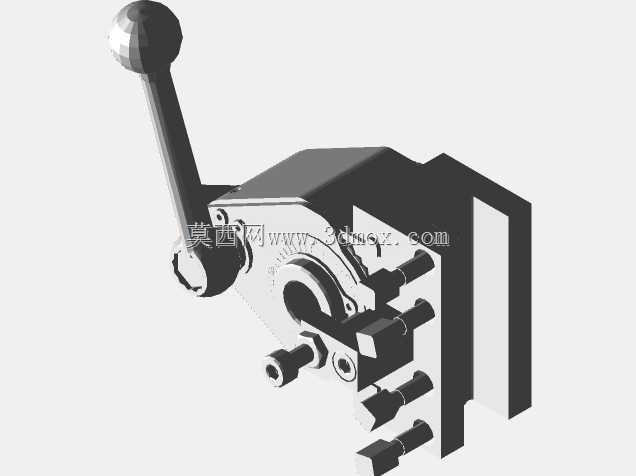

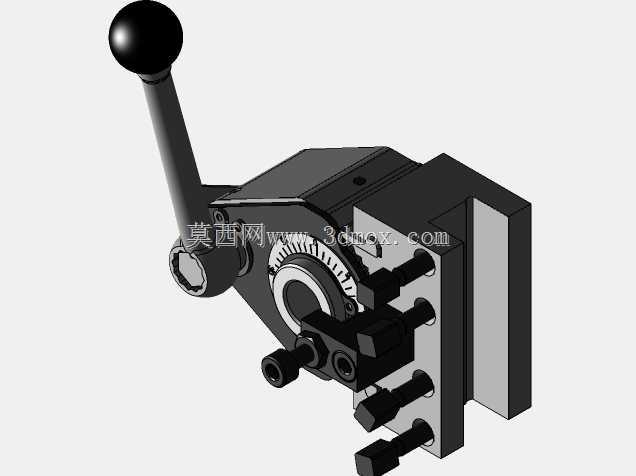

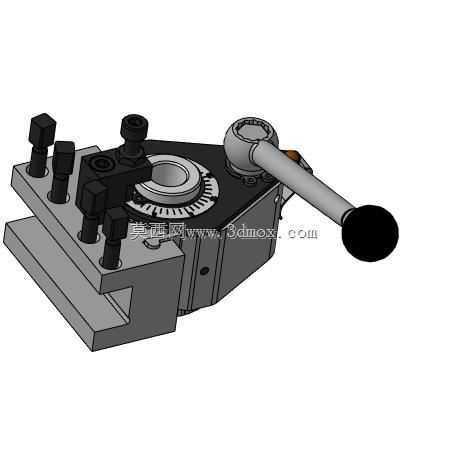

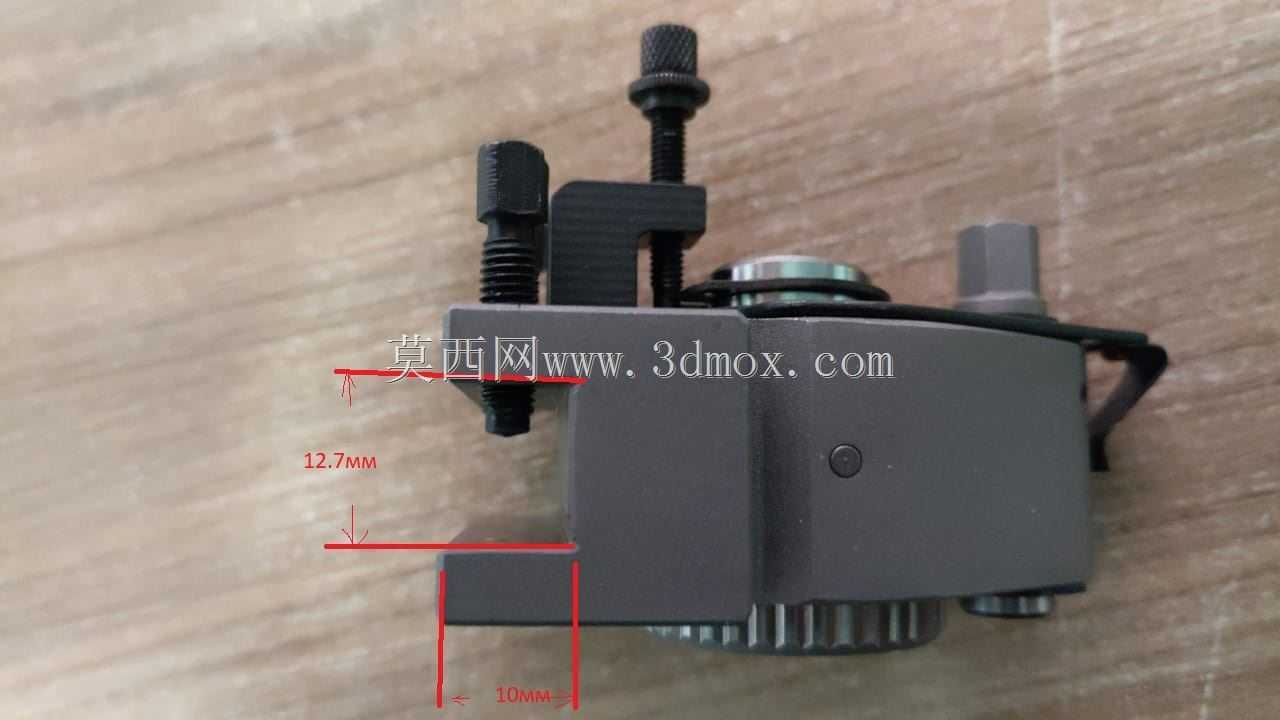

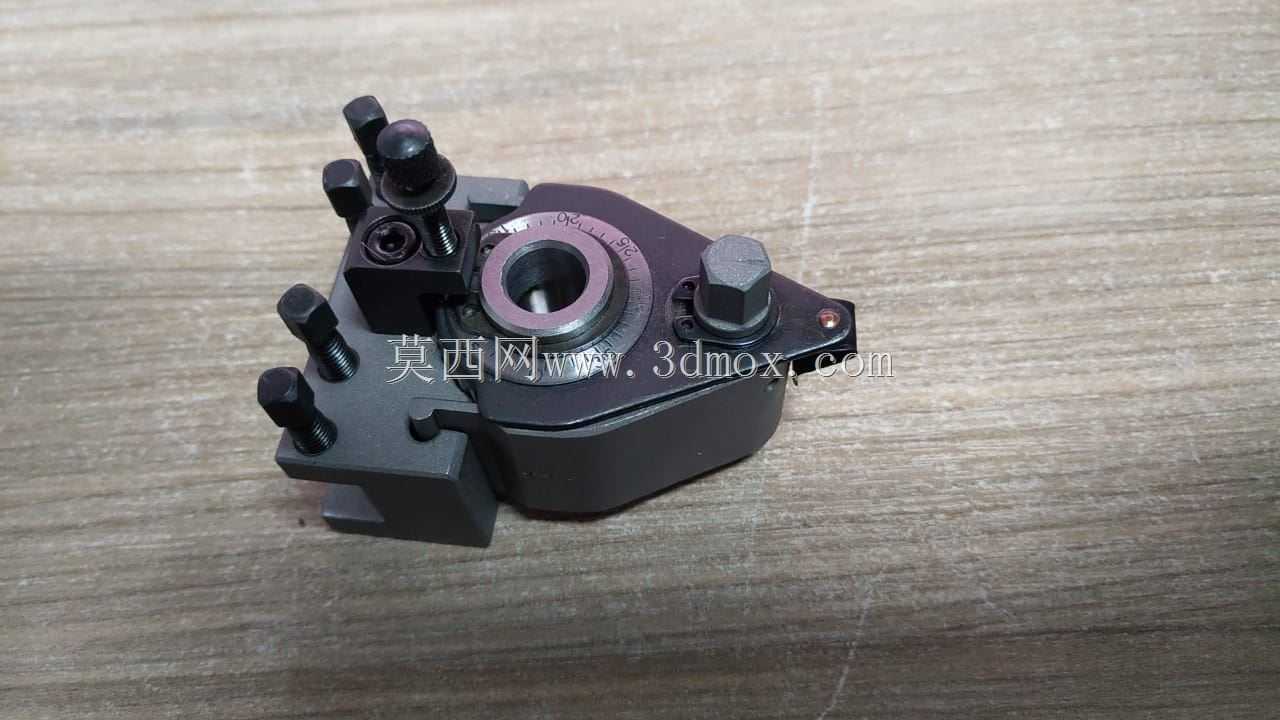

CA6140车床快换刀架结构三维设计

　　在普通卧式车床的日常加工作业中，刀架作为直接装夹切削刀具的核心功能部件，其换刀效率、装夹刚性直接决定单件小批量加工的生产节拍与零件加工精度，这款适配CA6140系列普通车床的快换刀架，正是针对传统四方刀架换刀对位繁琐、重复定位精度不足的痛点完成的结构优化设计。从实际机加工场景来看，车间日常加工轴类、盘类零件时，往往需要频繁切换外圆车刀、端面车刀、切断刀、内孔车刀等不同刀具，传统螺栓压紧式刀架每次换刀都需要松开多个压紧螺栓，手动转动刀架后重新对位拧紧，不仅辅助时间占比高，多次拆装还容易导致刀具装夹基准偏移，引发加工尺寸超差。这款快换刀架采用端面齿盘定位结构，搭配带自锁功能的操作手柄，扳动手柄即可完成刀架的松开、转位、锁紧整套动作，

　　单次换刀动作可在数秒内完成，齿盘的多齿啮合定位特性能够保证重复定位精度控制在0.01mm以内，完全满足普通车床的精加工精度要求。设计过程中充分考虑了CA6140车床中拖板的安装边界，刀架底座的安装孔位完全匹配原机床刀架的安装尺寸，可直接替换原有四方刀架无需额外改装中拖板结构，刀架的整体高度经过严格校核，保证刀具装夹后中心高与机床主轴中心重合，避免出现车削端面时中心残留凸台、外圆车削时刀具实际工作角度偏移的问题。刀架的刀位布局采用多工位设计，可同时装夹四把不同功能的切削刀具，每个刀位的刀具压紧螺栓位置经过优化，操作空间充足，换刀时无需避让周边部件，扳动操作手柄的力矩经过杠杆比优化，操作手感轻便，锁紧状态下能够提供足够的压紧力，

　　承受大切深、大进给量车削时的切削冲击力，不会出现刀架移位、让刀的问题。刀架的转位刻度盘直接集成在刀架本体上，刻度清晰，可根据加工需求快速调整刀架的转位角度，完成锥面、倒角等特殊结构的车削加工，手柄末端的防滑握套设计能够避免操作时手打滑，提升操作安全性。整体结构的运动副均设计有防尘结构，能够阻挡车削过程中产生的铁屑、切削液进入刀架内部的定位齿盘与锁紧机构，减少日常维护的工作量，延长刀架的实际使用寿命，适配普通机械加工车间的日常生产作业需求，既适合设备升级改造时替换老旧刀架，也可作为新制车床的配套功能部件选用。
