钢筋混凝土船体流线型外观三维设计

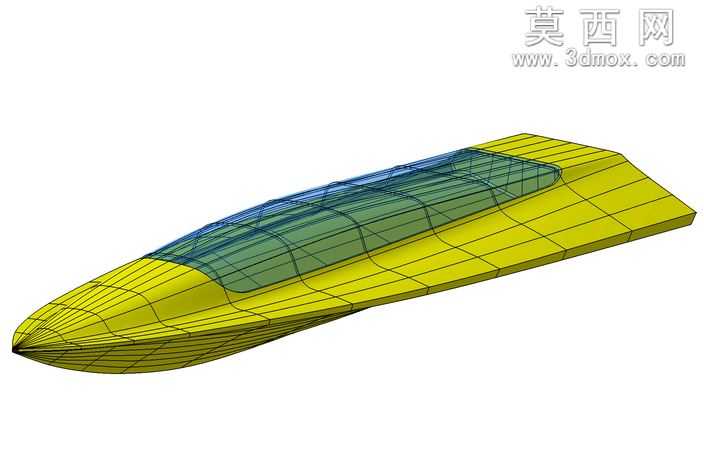

本模型为钢筋混凝土船舶船体的外观三维设计成果，建模过程以真实船舶参考照片为造型依据，采用曲面建模逻辑完成整体形态构建。建模阶段首先梳理船体的整体比例关系，从船艏的尖锐收束形态到船身中部的饱满过渡，再到船艉的平直收边，全程通过多段截面轮廓线搭建曲面控制网络，确保船体水线部分的流线曲率符合流体力学的基础减阻要求，避免曲面出现突兀的折角或曲率断层。针对船体上部的座舱区域，采用独立曲面分层构建的方式，先勾勒座舱的整体外轮廓，再通过曲面偏移、修剪命令生成座舱的透明围护结构，将座舱曲面与主船体曲面做顺滑的G2连续拼接，消除两个结构衔接处的生硬边界。模型的线框显示模式下可清晰观察到曲面的UV分布逻辑，所有曲面的控制网格排布均匀，没有出现网格扭曲、拉伸过度的问题，为后续的结构深化、性能仿真预留了规范的模型基础。材质表现上，主船体部分模拟钢筋混凝土壳体的哑光质感，调整材质的漫反射颜色为醒目的明黄色，适当添加细微的表面颗粒纹理还原混凝土材质的真实肌理，座舱部分采用半透明的蓝绿色玻璃材质，设置合适的透明度与反射参数，既能够体现玻璃围护的通透属性，也能透过半透明材质观察到座舱内部的基础轮廓结构。设计过程中重点考量了钢筋混凝土船体的结构特性，在曲面造型阶段预留了壳体的厚度空间，船身侧面的棱线过渡做了圆弧倒角处理，避免混凝土结构在应力集中位置出现开裂风险，船艏部分的曲面收束角度经过反复调整，既保证航行时的破水效率，也兼顾混凝土浇筑施工的成型可行性，整体模型完整还原了钢筋混凝土船的外观形态特征，曲面质量达标，可用于船舶方案展示、结构教学演示、施工方案参考等场景。
