科尔摩根45Kw电驱动155叶轮喷水推进器结构模型

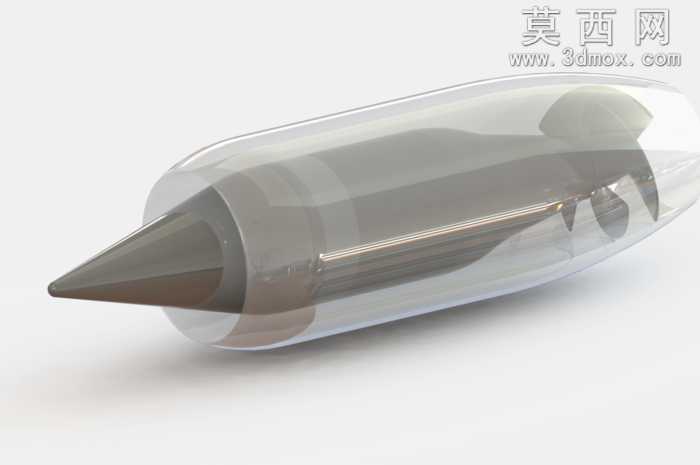

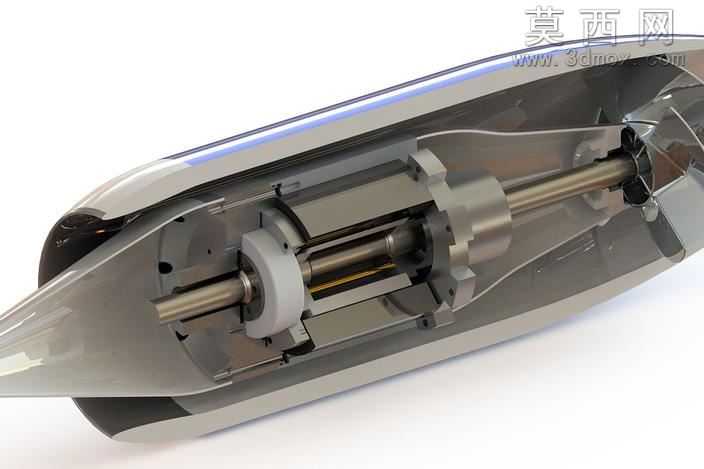

本模型为喷水推进装置的全剖视三维结构模型，建模过程中严格遵循科尔摩根45Kw电驱动喷水推进器的实际工程参数，采用SolidWorks完成全参数化建模，完整还原了该款适配小型船舶的155叶轮喷水推进装置的全部内部构造。建模阶段首先依据推进器的水力设计参数构建过流流道的基础曲面，依次完成进水喇叭口、叶轮腔、导叶体、喷口段的壳体建模，壳体部分采用薄壁实体特征构建，还原了实际产品的壁厚与安装定位结构，同时预留了驱动轴穿设的密封位结构。核心动力传递部分，建模时还原了驱动主轴、叶轮轮毂、155mm直径混流叶轮、导叶组件、尾部转向喷口的全部装配关系，叶轮叶片采用曲面放样特征构建，精准还原叶片的翼型截面与安装角度，保证模型的水力结构与实际产品一致；驱动轴部分还原了轴系的支撑轴承、密封组件、与电机输出端的连接法兰结构，清晰展现电驱动动力从输入端到叶轮端的传递路径。渲染阶段采用剖视视角展示内部结构，壳体部分赋予半透明哑光工程塑料与金属漆混合材质，既展现外部流线型的艇体适配外形，又清晰呈现内部金属构件的排布；内部金属构件分别赋予不同的金属材质，传动轴采用抛光不锈钢材质，叶轮与导叶采用铸造铝合金材质，轴承组件采用轴承钢与橡胶密封件的组合材质，通过材质区分清晰展现不同部件的功能分区。模型设计过程中充分考虑了装配干涉校验，所有部件的配合公差均按照实际机械装配要求设定，转动部件与固定壳体之间预留了合理的间隙，密封位、轴承位的结构尺寸完全符合机械设计标准，既可以作为船舶动力相关的教学演示模型，也可作为小型喷水推进装置设计的参考原型，完整展现了高效率海上载人小艇喷水推进器的结构逻辑与动力传递原理，清晰呈现了电驱动喷水推进装置从动力输入到水流增压喷出的全部结构环节。
