手摇齿轮联动轮播机械玩具结构

这套齿轮联动轮播结构，核心应用场景集中在创意机械玩具、桌面科普演示教具两大领域，日常可作为机械原理展示载体，直观呈现定轴齿轮传动的运动逻辑，也可作为手工创意装置的核心动力单元，搭载小型装饰挂件实现循环轮转展示效果。整套结构采用外露式齿轮布局，没有额外的壳体包覆，所有传动构件完全裸露，能让观察者清晰看到每一级齿轮的啮合过程，运动传递路径一目了然，非常适合用于机械入门教学场景，帮助初学者理解齿轮传动比计算、啮合间隙调整的实际工程逻辑。

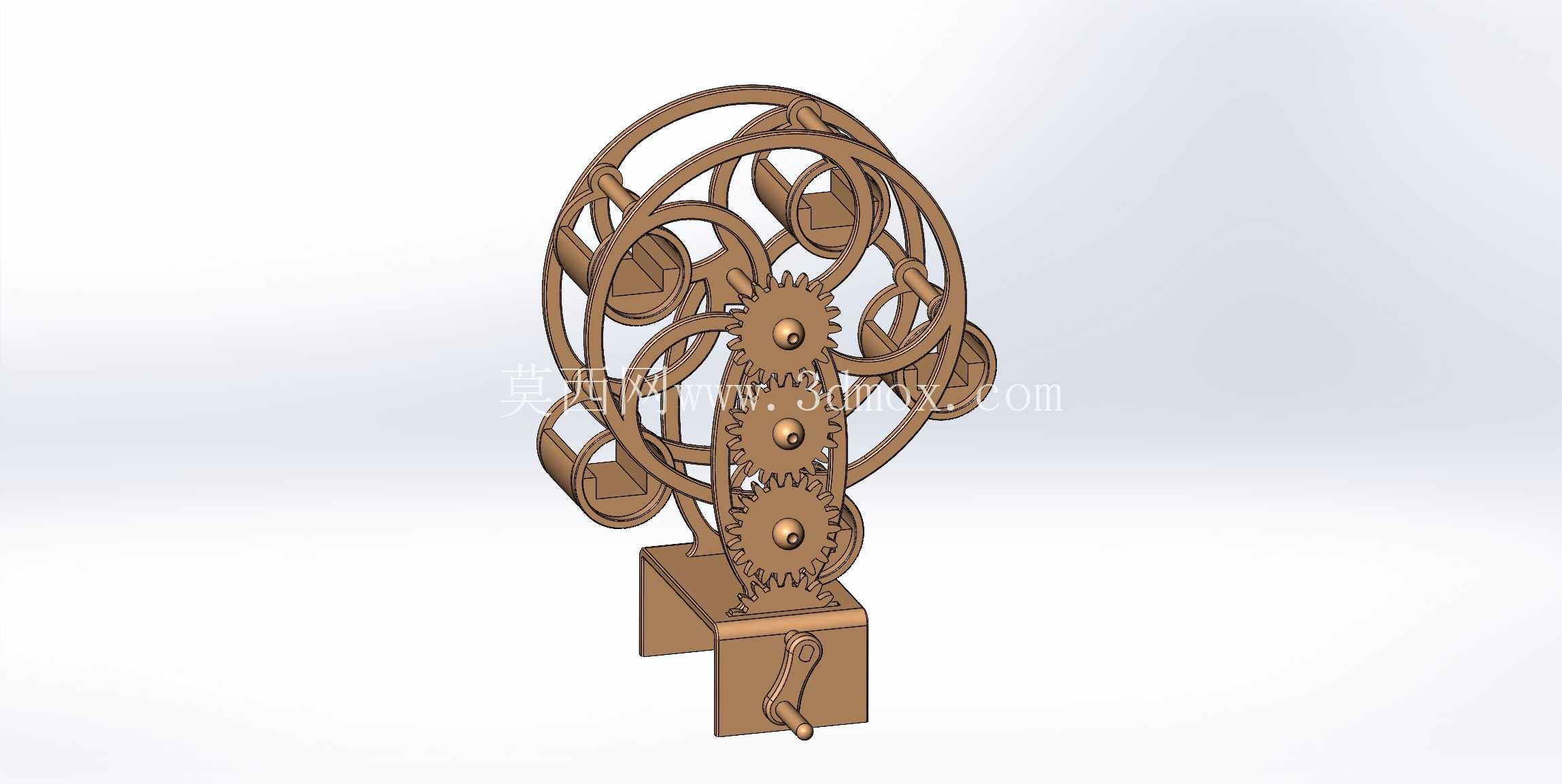

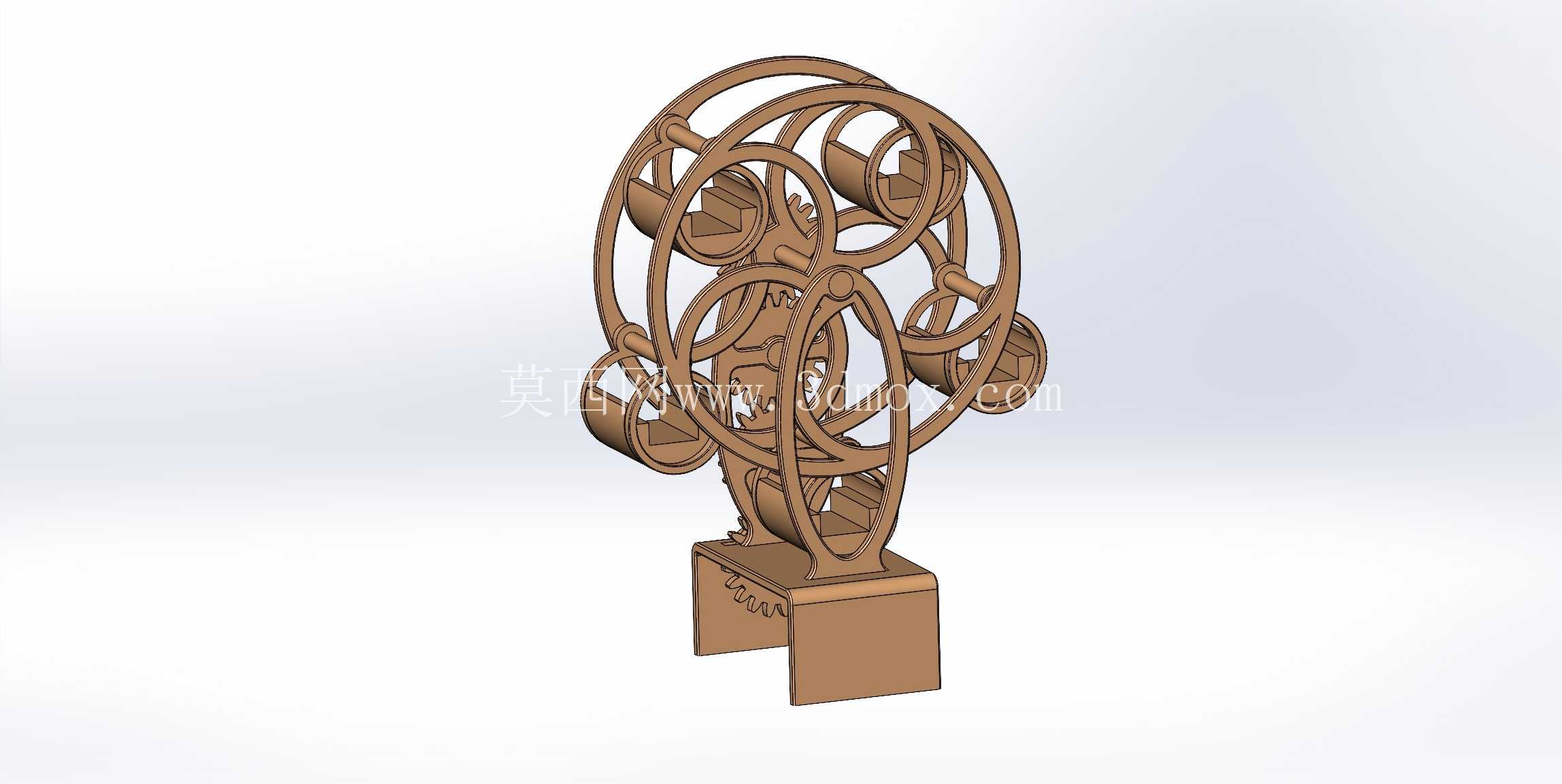

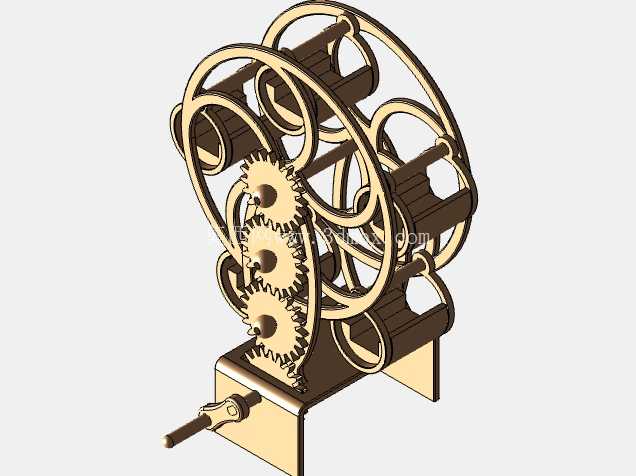

从功能特性来看，整套机构的动力输入端为底部侧置的手摇曲柄，曲柄与主动小齿轮采用同轴刚性连接，摇动手柄时动力沿竖直排布的三级直齿轮逐级向上传递，每一级齿轮的齿数经过匹配设计，最终输出端的轮形框架转速控制在合理区间，手摇一圈时轮架转动角度约为60度，既不会因为转速过快导致搭载的摆件滑落，也不会因为传动比过大造成手摇阻力过高，操作时的阻尼感均匀，没有卡滞或空程间隙过大的问题。轮架采用环形笼式结构，沿圆周方向均匀分布六个挂载位，每个挂载位都带有独立的铰接转轴，当轮架随主轴转动时，挂载位依靠重力始终保持竖直姿态，不会随轮架翻转，能够稳定放置小型装饰件、纪念徽章或者轻质展示物件，实现循环轮播的展示效果。

设计思路上，整套结构优先考虑了装配便捷性与运动可靠性，所有齿轮均采用标准渐开线直齿圆柱齿轮，齿形参数符合通用机械设计规范，啮合侧隙控制在0.1-0.2mm之间，既能够补偿3D打印或者机加工产生的尺寸误差，也不会因为间隙过大造成传动回程误差过大。底部的安装基座采用L型一体式结构，既作为齿轮轴的支撑座，也为整个机构提供稳定的放置基础，基座底部为平面设计，可直接放置在水平桌面使用，也可通过预留的安装孔固定在展示台面上，适配不同的使用场景。竖直方向的齿轮轴两端均采用光轴配合轴孔支撑，没有额外的轴承部件，依靠材料本身的耐磨特性满足低转速下的长期使用需求，降低了整体结构的复杂度与装配难度，普通爱好者也能快速完成组装调试。

从安装边界与尺寸适配来看，整套机构的最大外轮廓集中在轮架的旋转圆周范围内，安装时需要预留的水平空间不超过轮架直径的1.2倍，竖直方向的高度从基座底面到轮架顶端的尺寸经过紧凑化设计，不会占用过多桌面空间。齿轮轴的支撑孔位同轴度公差控制在0.05mm以内，装配时不需要额外调整即可保证齿轮顺畅啮合，不会出现偏载卡齿的问题。每个挂载位的铰接轴与轮架之间采用间隙配合，转动阻力极小，即使挂载10g以内的轻质物件，也能在轮架转动过程中始终保持竖直状态，不会出现倾斜翻转的情况。手摇曲柄的转动半径经过人体工程学优化，操作时手腕不需要过大的转动角度，长时间摇动也不会产生明显的疲劳感，曲柄末端带有防滑的滚花结构，手摇时不会出现打滑脱手的问题。整套结构的所有构件没有复杂的曲面造型，全部采用规则的几何特征构建，无论是采用3D打印制作还是采用传统机加工方式生产，都能快速完成零件加工，不需要特殊的工装夹具，生产成本可控，适合小批量制作或者个人DIY制作。在实际使用过程中，只需要在齿轮啮合位置涂抹少量润滑脂，即可长期保持顺畅的传动效果，维护难度极低，不需要频繁拆解保养。
