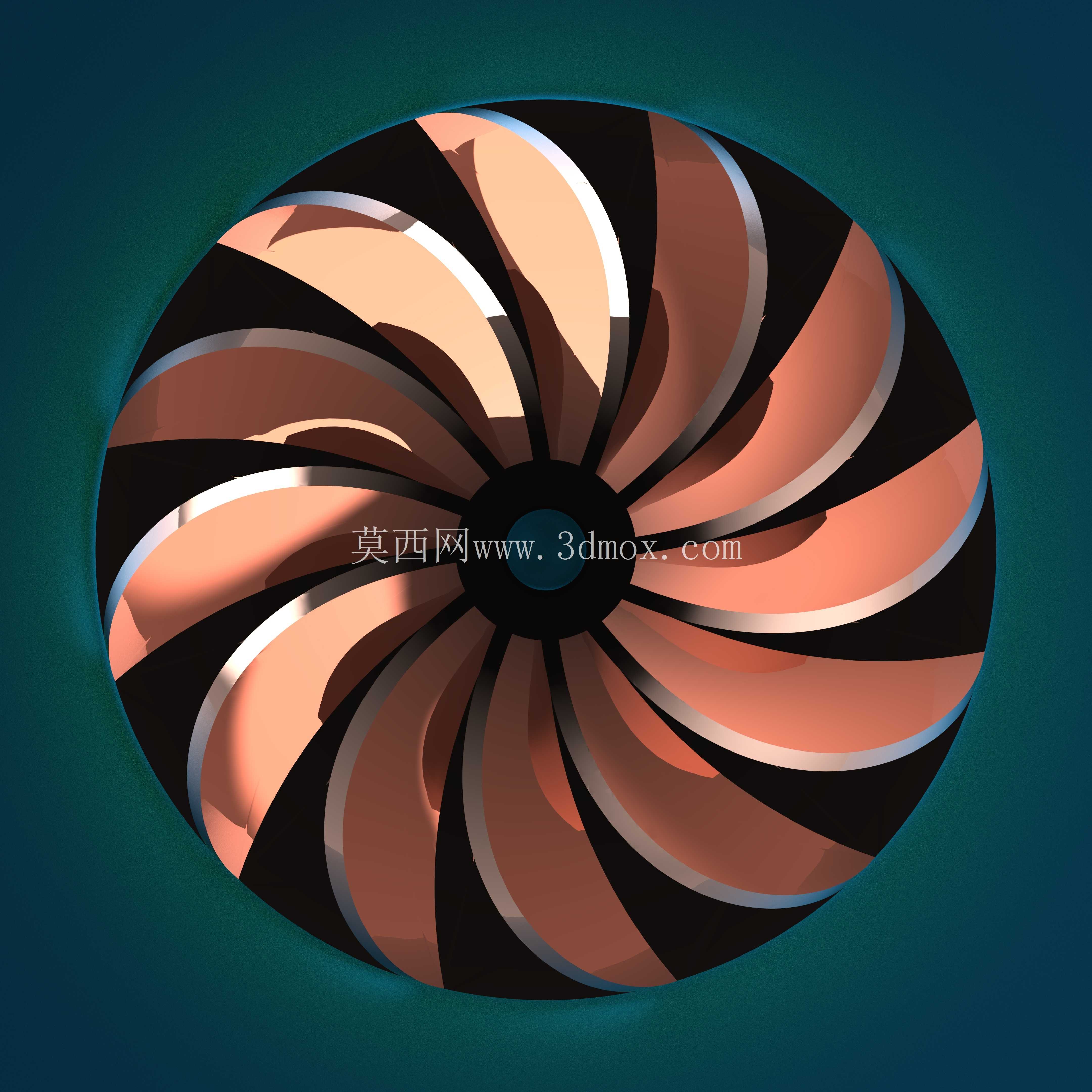

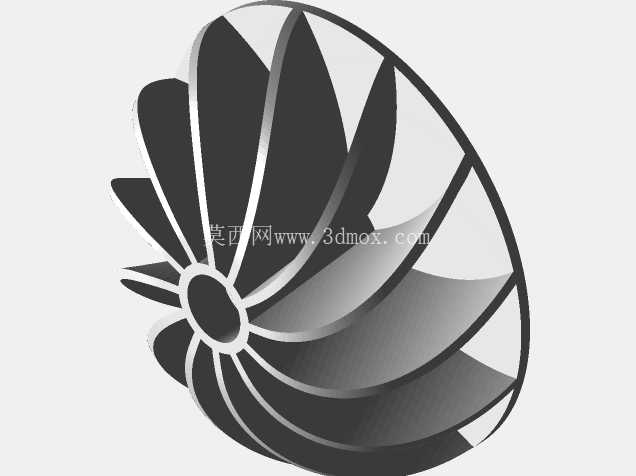

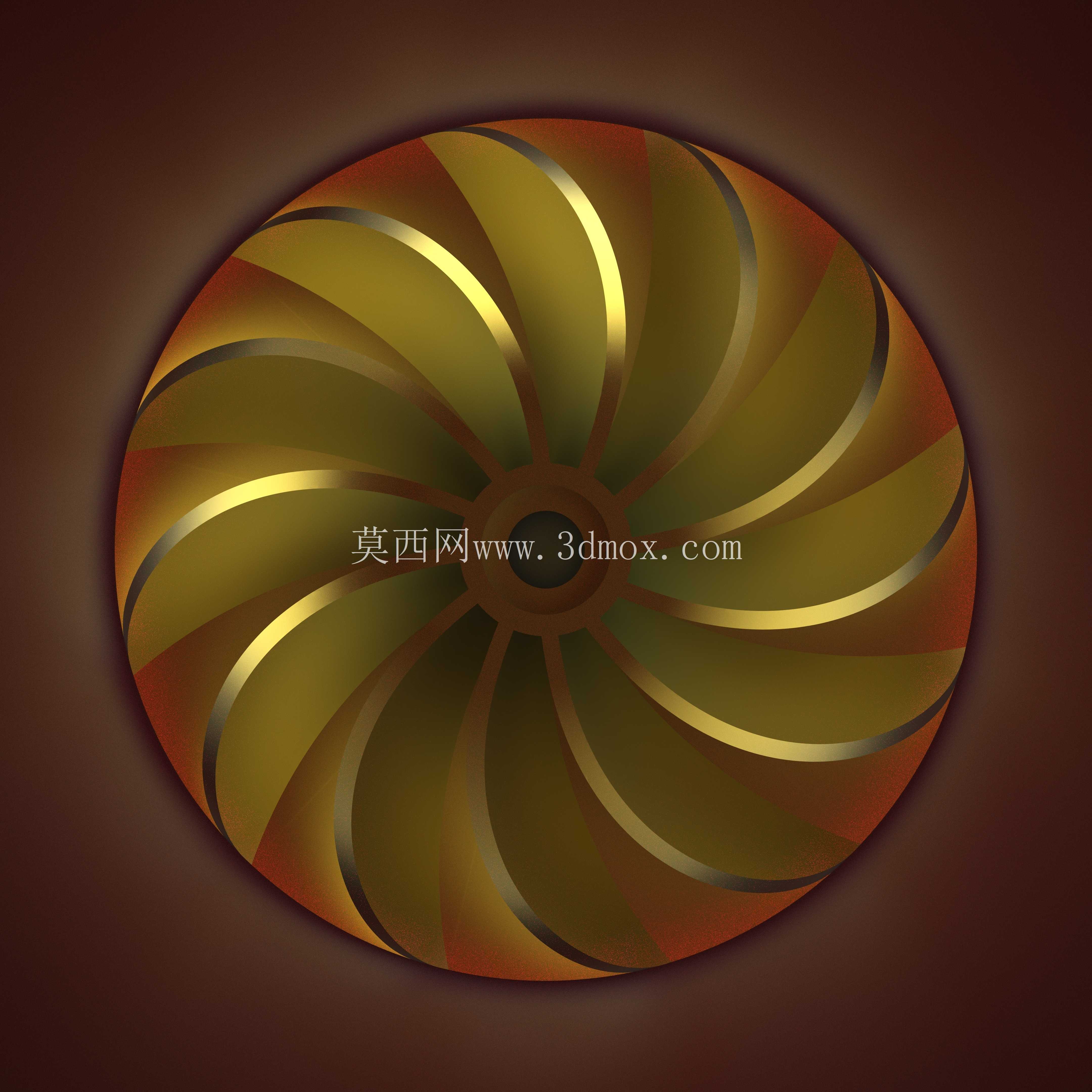

带曲面流线叶片的离心式叶轮结构

这类叶轮结构广泛应用在离心式流体输送设备中，不管是工业通风系统的风机叶轮、水处理环节的离心泵过流部件，还是部分涡轮增压设备的核心做功单元，都能见到同构型的叶片设计逻辑。实际工况中，叶轮作为唯一对流体做功的旋转部件，其叶片型线直接决定了设备的运行效率、运行噪音区间以及抗气蚀性能，很多现场设备出现出力不足、振动超标的问题，追溯根源往往是叶轮叶片的曲面精度不达标，或者安装同轴度偏差超出允许范围。

从设计逻辑来看，这款叶轮采用了后向式曲面叶片布局，叶片沿轮毂周向均匀排布，每一片叶片的进出气角都经过流体仿真迭代优化，叶片从轮毂根部到轮缘位置的厚度做了渐变处理，根部厚度更大以抵消旋转时产生的离心拉应力，轮缘位置适当减薄来降低流体入口的冲击损失。相邻叶片之间形成的流道是平滑收敛的曲面结构，流体从叶轮轴向中心区域进入后，会顺着叶片曲面被甩向轮缘侧的出口，整个流道没有突兀的折角，能最大程度减少流体在流道内部的涡流损耗，避免局部低压区过早出现气蚀损伤。

在安装边界的考量上，这类叶轮的中心轮毂位置预留了与动力轴配合的安装孔，孔位通常会设计键槽结构来传递扭矩，安装时需要保证叶轮端面与动力轴的垂直度偏差控制在0.02mm以内，否则高速旋转时会产生明显的动不平衡量，轻则导致设备运行噪音增大、轴承温升过快，重则会引发整个设备的共振，损坏连接管路或者周边配套部件。叶轮的整体外径尺寸需要匹配配套蜗壳的内部流道尺寸，轮缘与蜗壳内壁之间的间隙要控制在合理区间，间隙过大会导致流体回流降低效率，间隙过小则可能因为热胀冷缩或者轴窜动出现刮擦故障。

实际选型应用时，还要结合输送介质的特性调整叶片的表面处理工艺，如果是输送含尘气体的通风场景，叶片表面需要做耐磨涂层处理，避免长期冲刷导致叶片型线变形；如果是输送腐蚀性流体的泵用场景，则要根据介质酸碱度选择对应的基材或者做防腐衬层。另外叶轮做动平衡校验是必不可少的环节，需要根据工作转速等级做对应精度等级的动平衡校正，去除多余的不平衡量，保证设备在额定转速下运行平稳。很多现场维护人员在更换叶轮时容易忽略安装前的动平衡复检，直接安装后往往运行不到一个检修周期就会出现轴承损坏的问题，这点在结构设计和安装指导中都需要重点标注。

从结构强度角度分析，叶片与轮毂、叶片与轮盖（如果是闭式结构）的连接位置是应力集中的高发区域，设计时在连接处做了圆弧过渡处理，避免直角连接带来的应力集中，在高速旋转工况下，这个位置承受的离心力和流体交变载荷最大，圆弧过渡的半径需要根据叶轮直径、额定转速、材质强度参数综合计算确定，不能随意取值。对于部分需要在高温工况下运行的叶轮，还要考虑材质在高温下的蠕变特性，预留足够的强度余量，避免长期高温运行后叶片出现塑性变形，影响流道精度。
