RYOBI割灌机卷轴连接座结构设计

园林养护作业中，割灌机作为坡面、林带、边角区域植被清理的核心手持设备，其动力输出端与工作卷轴的连接部件，直接决定了高转速工况下的传动稳定性与作业可靠性，本次涉及的连接座零件，正是适配RYOBI RBC30SESA系列割灌机的卷轴安装核心承载件。从实际作业场景来看，割灌机在清理杂灌时，打草绳或刀片会持续受到不规则的侧向冲击力，杂草缠绕、硬质灌木磕碰带来的交变载荷会直接传递到卷轴安装位置，这就要求连接座既要保证与动力输出轴的同轴度精度，又要具备足够的径向抗形变能力，避免高速旋转时出现偏心抖动，影响操作手感甚至引发安全隐患。

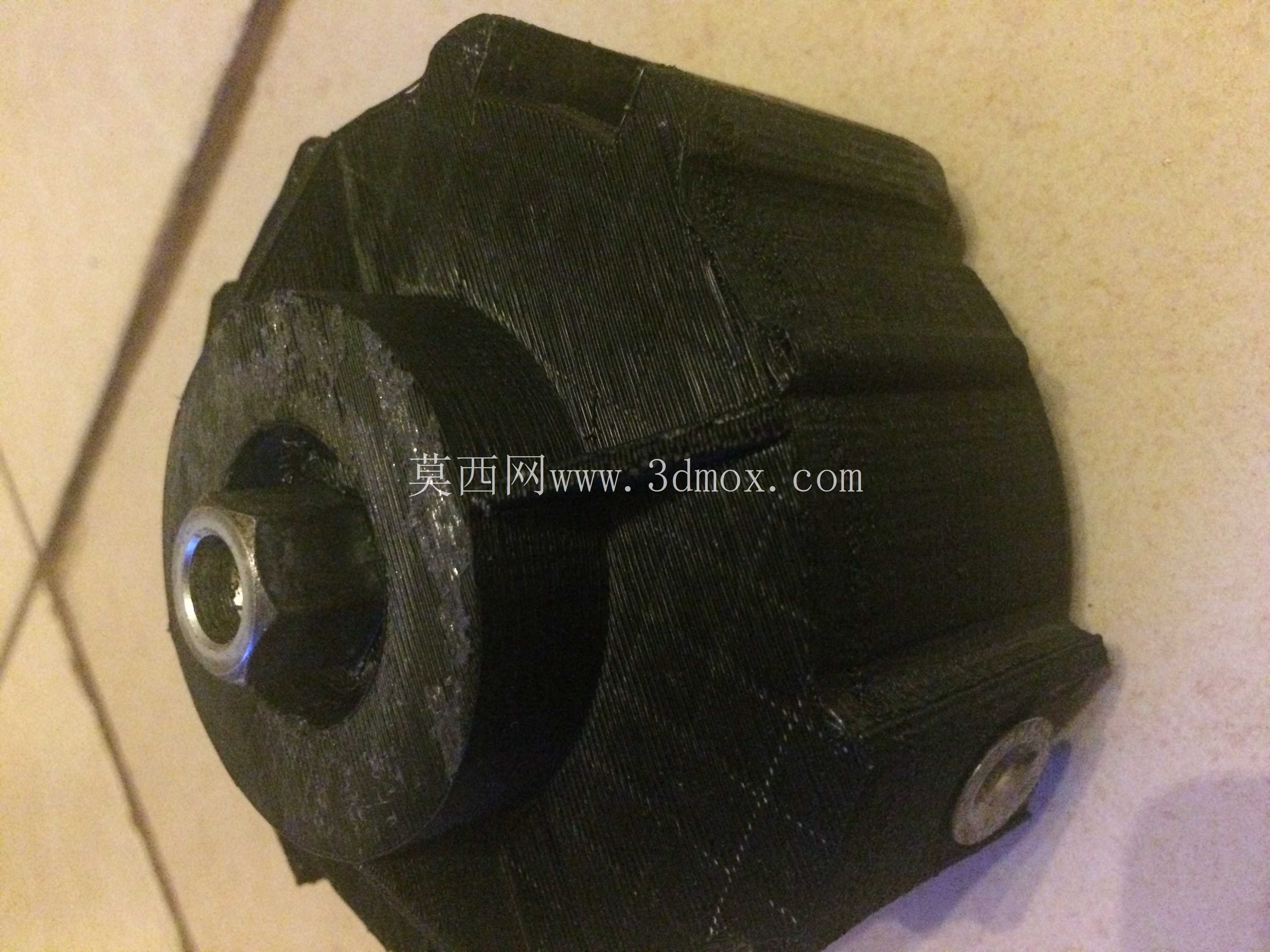

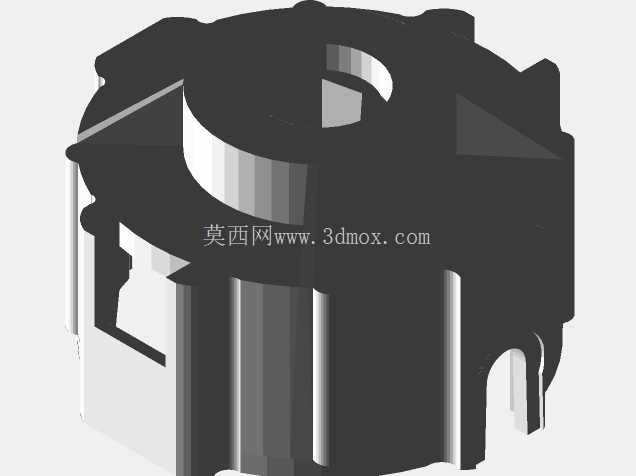

该零件的整体结构采用盘式承载设计，中心设置带定位台阶的轴孔，用于与动力输出端的金属轴配合，轴孔周边设计有辐射状的加强筋结构，筋条从中心轴座向外延伸至外圈的安装卡爪位置，既可以减少零件整体的材料用量，又能在不增加壁厚的前提下提升结构的抗扭刚度，避免大扭矩输出时盘体出现开裂。外圈均匀分布的四个带缺口的卡爪结构，是卷轴快装的核心配合部位，卡爪的内侧面设计有与卷轴卡槽匹配的限位凸台，安装时只需将卷轴对准卡爪缺口推入后旋转一定角度，即可完成轴向与周向的双重定位，无需额外的紧固件即可实现卷轴的快速拆装，适配户外作业时快速更换打草头或刀片的需求。

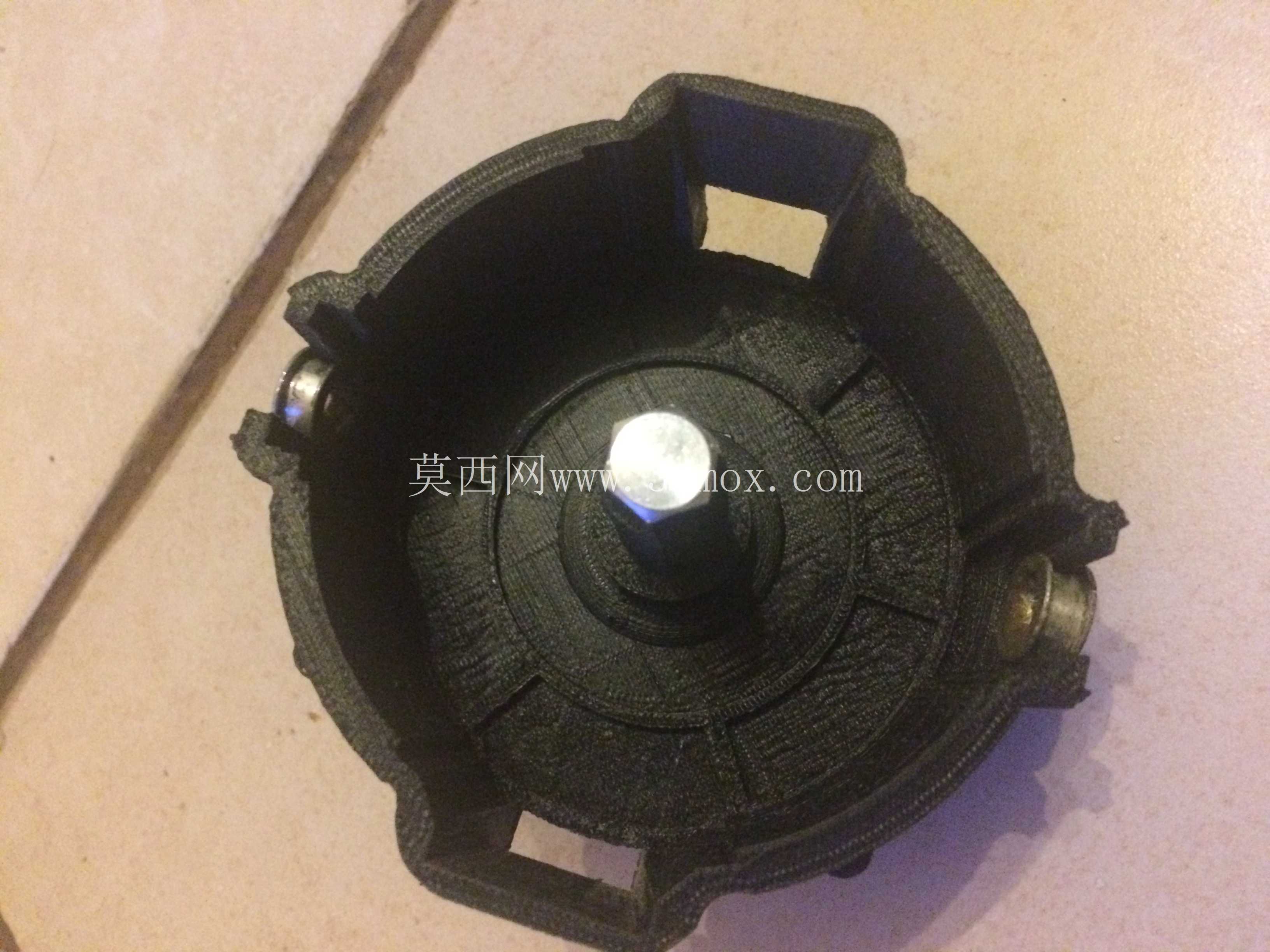

从安装边界来看，该零件的外圈直径与割灌机防护罩的内圈避让尺寸完全匹配，安装后卡爪的外端面与防护罩内壁预留有足够的安全间隙，不会出现旋转时剐蹭防护罩的问题；中心轴孔的深度经过匹配设计，安装到位后输出轴的端面与轴孔底部完全贴合，避免出现轴向窜动；卡爪上的缺口宽度与卷轴上的定位凸筋尺寸采用间隙配合设计，既保证拆装时的顺畅度，又能将旋转方向的配合间隙控制在合理范围内，减少正反转切换时的冲击异响。零件上预留的两个金属嵌件安装位，用于嵌入导电或定位用的金属触点，可适配带安全联锁功能的卷轴组件，当卷轴未安装到位时，设备无法启动，提升作业的安全性。

设计过程中，针对3D打印制作的适配场景，对零件的壁厚进行了均匀化处理，所有转角位置均设置了圆角过渡，避免打印过程中出现应力集中导致的层间开裂，同时对卡爪的受力部位进行了局部加厚，保证打印件在实际使用时的强度能够满足作业需求。考虑到割灌机作业时会接触到草汁、泥水等腐蚀性介质，零件的外表面没有设计易积留污物的窄缝结构，日常使用后只需简单冲洗即可完成清洁，不会出现草屑卡在结构缝隙中导致旋转卡滞的问题。从传动逻辑来看，该零件作为动力输出轴与工作卷轴之间的过渡连接件，将发动机输出的扭矩均匀传递到卷轴的四个卡接位置，避免单点受力过大导致的卷轴断裂，同时中心的定位结构可以始终保证卷轴的旋转中心与输出轴重合，减少高速旋转时的振动，降低操作人员的手持疲劳感。在实际适配测试中，该结构能够适配原厂规格的尼龙打草头、合金刀片等多种工作附件，卡接结构的锁紧可靠性能够满足满油门工况下的持续作业需求，不会出现卷轴脱落的问题。
