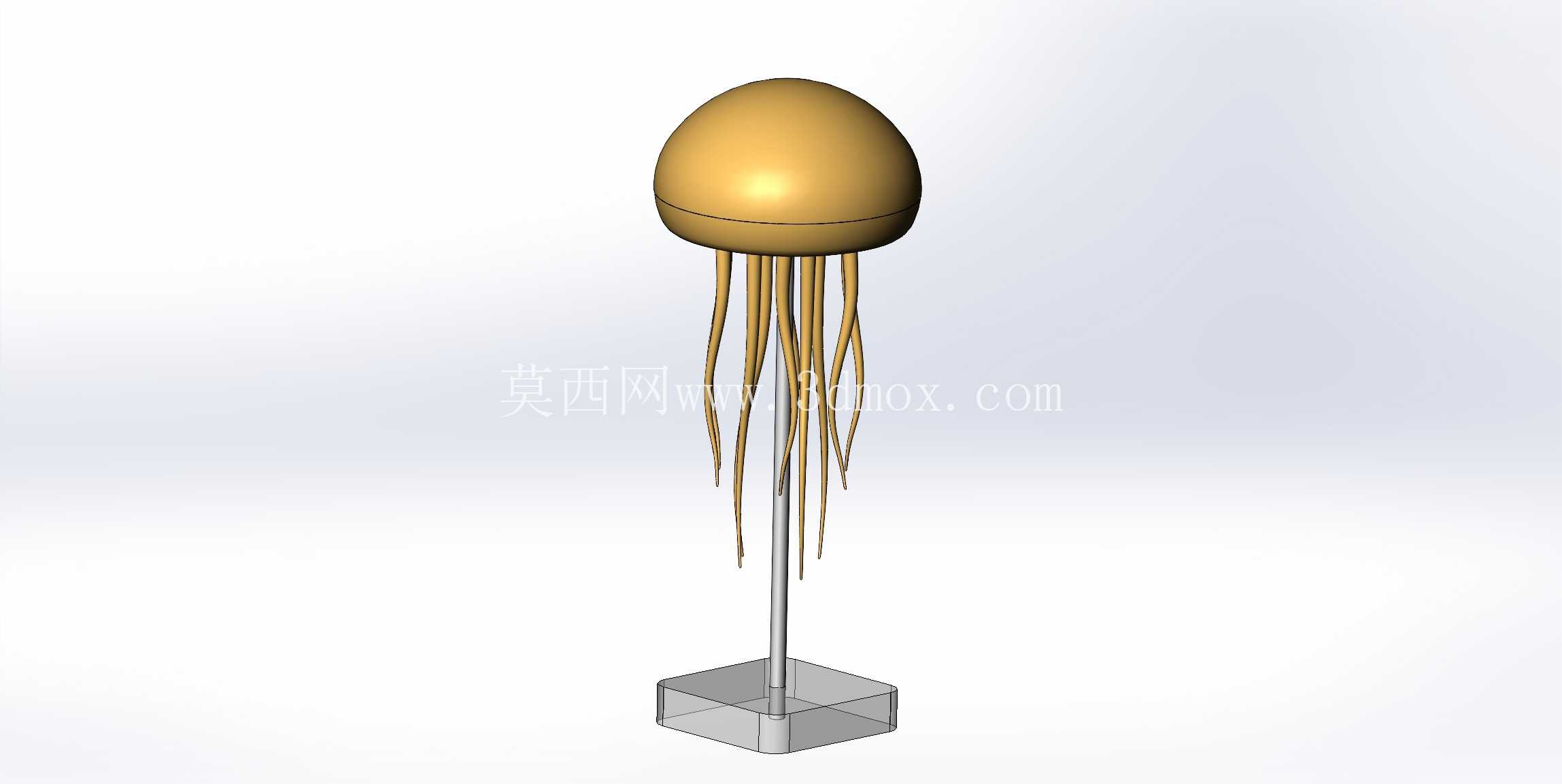

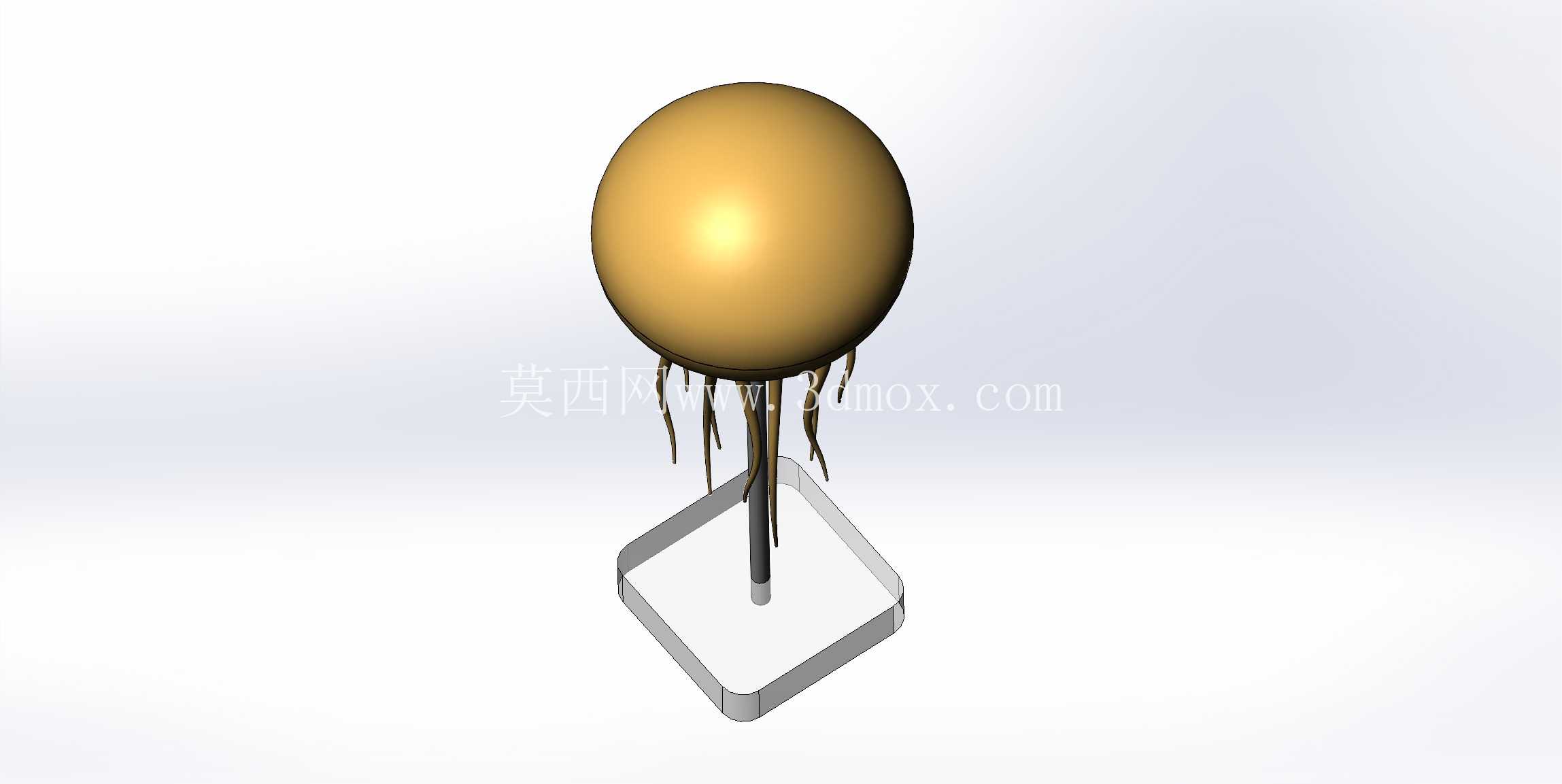

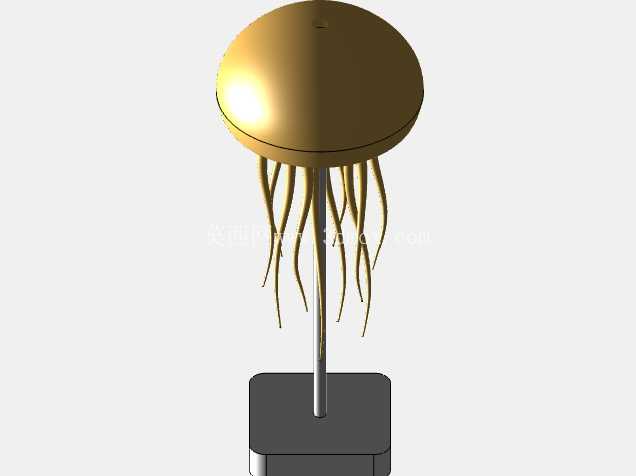

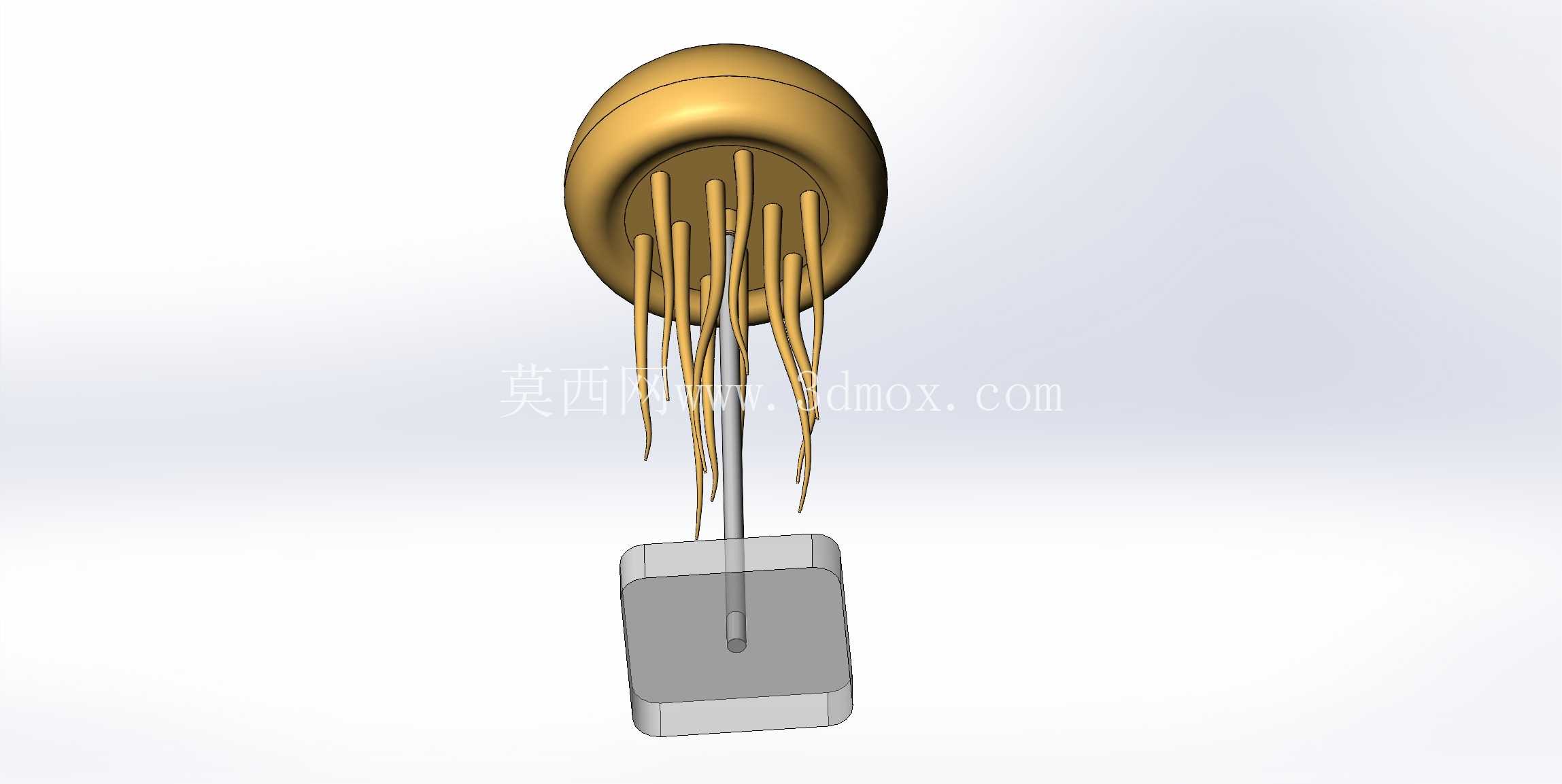

水母造型旋转联动机械玩具结构设计

这款水母造型的机械结构，核心是通过内置的旋转传动机构实现触手的规律性摆动，模拟水母在水中浮游的动态效果，整体采用模块化拆分设计，上部的伞状腔体为传动组件的安装预留了足够空间，腔体壁厚均匀，既保证了外观的圆润质感，也为内部齿轮、转轴的排布提供了稳定的支撑基础。从实际应用场景来看，该结构既可以作为桌面创意摆件的核心机械单元，也可用于科普教具的传动原理演示，通过直观的动态效果展示旋转运动到往复摆动的转换逻辑，帮助学习者理解连杆传动的运动特性。

在功能特性上，整套结构的动力输入点位于底座中心的转轴位置，输入旋转动力后，动力通过中心竖轴传递到伞状腔体内部的偏心轮组件，偏心轮通过多组细连杆与每一根触手的上端连接，当偏心轮随主轴旋转时，会带动各连杆做规律性的往复推拉，进而驱动触手围绕自身与伞体的连接铰点做小角度的往复摆动，多根触手的摆动相位通过偏心轮上的连接点位置差实现错落排布，最终呈现出类似水母游动时触手自然波动的视觉效果。触手部分采用细长杆状设计，材质适配性广，既可以用3D打印的柔性耗材制作提升摆动的柔和感，也可以用金属细杆搭配配重实现更有质感的动态反馈，每根触手的铰接位置都做了限位结构，避免摆动幅度过大导致结构卡滞或连杆脱开。

设计思路上，整体优先保证运动的流畅性，所有铰接点的转动副都预留了合理的配合间隙，避免过盈配合导致的转动阻力过大，同时中心竖轴与底座之间设置了滑动轴承位，降低旋转过程中的摩擦阻力，即使手动拨动也能实现长时间的惯性转动。伞状外壳的曲面采用渐变曲率设计，从顶部的圆弧过渡到下边缘的收口，既还原了水母伞体的自然形态，也让内部传动组件的安装空间得到最大化利用，偏心轮的偏心距经过反复校核，控制在3mm以内，保证触手摆动幅度在视觉自然的范围内，不会因为幅度过大导致结构受力突变。底座部分采用方形配重结构，底部平面做了平整度处理，保证放置在桌面时的稳定性，中心轴与底座的连接位置做了加强筋结构，避免长期转动导致轴孔磨损松旷。

从安装边界来看，整套结构组装完成后总高度控制在200mm左右，伞体最大直径为80mm，底座尺寸为50mm*50mm，占用桌面空间极小，适合作为小型桌面摆件使用。各部件之间的连接采用卡扣与过盈配合结合的方式，不需要额外的紧固件即可完成组装，降低了装配难度，同时所有运动部件都做了圆角处理，没有尖锐棱角，作为玩具使用时也能避免划伤风险。传动路径上没有复杂的多级齿轮，仅通过单偏心轮搭配多组连杆实现运动转换，零件数量少，加工难度低，无论是3D打印制作还是小规模注塑生产都有较好的工艺适配性，连杆与触手、偏心轮的连接位置采用球头铰接结构，能够自动补偿装配过程中的位置误差，降低对零件加工精度的要求，提升组装成品率。在实际使用过程中，该结构可以搭配小型减速电机实现电动驱动，也可以直接手动拨动底座下方的旋钮实现手动操作，适配不同的使用需求，伞体顶部为平面设计，也可以根据需求加装小型发光组件，提升展示效果。
