橱柜伸缩滑动导轨五金构件设计

日常家居柜体的抽屉抽拉顺畅度，核心取决于导轨构件的结构合理性，这类导轨广泛应用于整体橱柜、衣柜、办公文件柜等带抽拉储物结构的家具产品中，是实现抽屉平稳伸缩、承重承载的核心五金部件。从实际使用场景来看，橱柜抽屉导轨需要长期承受储物物品的静载荷与抽拉过程中的动载荷，同时要适配厨房潮湿、多油烟的使用环境，因此结构设计上既要保证滑动顺畅无卡顿，也要兼顾结构强度与长期使用的耐磨性能。

这套导轨采用三节式伸缩结构设计，通过不同节段的嵌套配合实现全行程抽拉，能够让抽屉完全拉出柜体，方便用户取用柜体深处存放的厨具、食材等物品，避免传统半抽导轨存在的深处物品取放不便的问题。结构拆分来看，整套构件包含固定在柜体侧方的外轨、与抽屉连接的内轨，以及中间过渡的中轨，各轨体之间通过内置的限位结构控制抽拉行程，防止抽屉过度拉出出现脱落风险，同时配套的滚珠或滑动衬垫结构能够降低轨体之间的摩擦阻力，让抽拉动作更顺滑，减少长期使用后的磨损量。

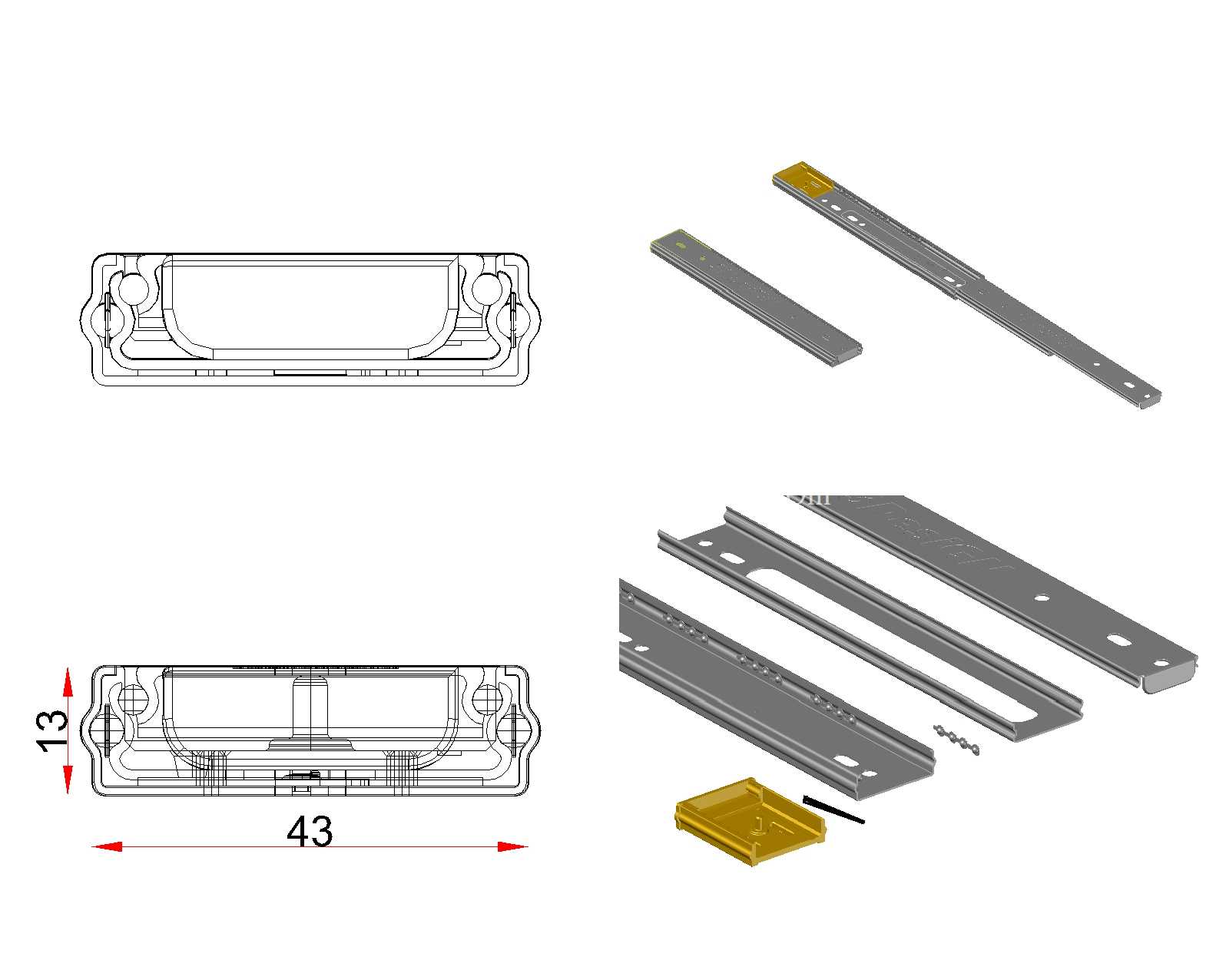

从安装边界尺寸来看，单组导轨的截面安装高度为13mm，单段固定轨的安装孔位横向间距为43mm，整套导轨完全伸展后的总长度为400mm，适配常规深度的橱柜抽屉安装需求，安装时只需要将外轨通过螺丝固定在橱柜侧板的预设位置，内轨固定在抽屉侧板对应位置，即可完成装配，不需要额外复杂的调校，适配市面上多数标准规格的橱柜柜体安装尺寸，通用性较强。

设计过程中需要重点考量几个核心维度，首先是轨体的形位公差控制，各节导轨的直线度、平行度误差需要控制在极小范围内，否则抽拉过程中会出现卡顿、晃动感，影响使用体验；其次是承重结构的强化，轨体上的安装孔位、滑动接触面都做了局部加厚处理，避免长期承重后出现变形；另外在行程末端设置了阻尼缓冲的安装位，可根据需求搭配阻尼组件，实现抽屉关闭时的缓冲效果，避免大力关闭产生的碰撞噪音与构件损伤。

在实际选型应用中，这类导轨需要根据抽屉的宽度、预计承载重量选择对应厚度的板材加工轨体，常规家用橱柜场景下，采用冷轧钢板冲压成型的轨体配合表面镀锌或喷塑处理，即可满足防锈、耐磨的使用需求，轨体上的长条形安装孔可以适配一定范围内的安装位置误差，降低现场安装的调校难度。不同于工业重型导轨，家具用橱柜导轨更注重抽拉的静音效果与顺滑度，因此各滑动配合面的表面粗糙度要求较高，避免出现滑动过程中的异响与卡顿，同时配套的小尺寸定位零件能够保证各节导轨在伸缩过程中不会出现横向窜动，让抽屉抽拉过程始终保持平稳，不会出现左右晃动的情况。

从结构建模的角度来看，这套导轨的各零件都采用钣金冲压工艺成型，建模过程中需要准确还原各折弯角度、冲孔位置、避让缺口的尺寸，尤其是各节导轨之间的配合间隙需要预留合理的公差范围，既不能间隙过大导致抽拉晃荡，也不能间隙过小导致装配困难、滑动卡滞。配套的塑料端盖、缓冲卡扣等零件，也需要与金属轨体的安装位精准配合，保证装配后无松动、无异响。
