适配五刃刀具直径测量的卡尺配套附件

在精密机械加工的量产场景中，多刃刀具尤其是五刃立铣刀、钻头的刃径磨损检测，一直是车间质检环节容易出现效率瓶颈的工序。常规的表盘卡尺、游标卡尺、数显卡尺受测头结构限制，直接测量五刃刀具的外圆直径时，测头容易卡入刃口间隙，无法稳定贴合刀具的实际切削外圆，测得的数值波动大，往往需要反复多次测量取平均值，既拖慢了首件检测、换刀复检的节奏，也容易因为人为读数偏差导致不合格品流到下一道工序。这套卡尺附件就是针对这个现场痛点开发的配套测量工装，不需要更换现有卡尺，直接加装在卡尺的活动测头位置，就能把常规卡尺的直线测量值，通过固定换算系数转换为五刃刀具的实际直径值。

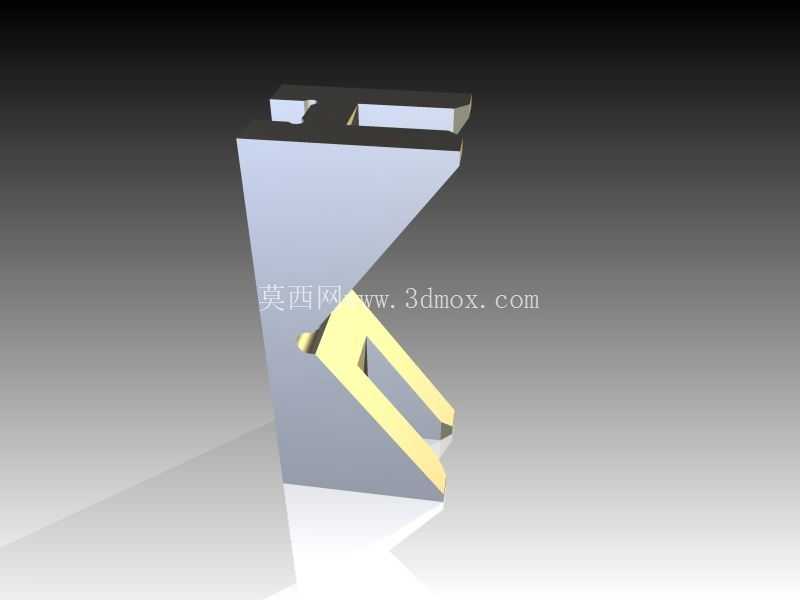

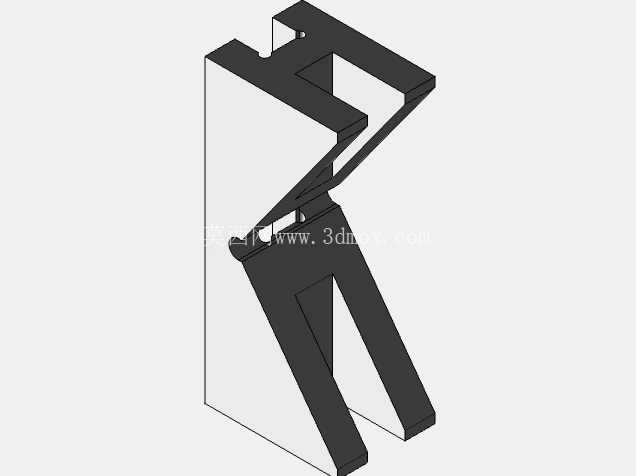

从结构设计逻辑来看，这套附件采用了斜向定位的基准面设计，附件与卡尺钳口贴合的安装面做了限位台阶，安装时只需要将附件靠紧卡尺活动量爪的测量端面，拧紧侧面的紧定螺钉就能完成固定，不需要对卡尺本身做任何改装，不同量程的常规卡尺只要量爪厚度在适配范围内都能通用。附件的测量接触面做了与五刃刀具刃数匹配的V型定位结构，测量时将刀具放在V型定位槽内，推动卡尺活动尺身，让附件的定位面同时贴合刀具的两个相邻刃口外侧和一个刃背位置，此时卡尺显示的测量值乘以固定换算系数1.118034，就能得到刀具的实际切削直径，不需要操作人员做复杂的角度计算，读数逻辑和常规卡尺测量完全一致，一线质检人员不需要额外培训就能上手使用。

关于安装边界和尺寸适配范围，这套附件的基准安装面宽度匹配常规卡尺0.125英寸的钳口宽度，安装后不会超出卡尺量爪的原有外轮廓，不会影响卡尺测量其他常规工件的使用。测量量程方面，这套附件的有效测量区间覆盖小直径五刃刀具的检测需求，最小可以测量直径小至0.100英寸的五刃刀具，覆盖了车间常用的小径铣刀、定点钻等五刃刀具的直径检测范围。附件上额外加工的3处槽位，是为了适配不同刃长的刀具测量时避让刀具的排屑槽，避免测量时附件与刀具的螺旋排屑槽发生干涉，保证测量基准面始终和刀具的圆柱面保持稳定贴合，不会因为排屑槽的凸起导致测量值偏大。

在实际使用场景中，这套附件除了用于机加工车间的刀具入厂检测、加工过程中的刀具磨损抽检，还可以用于刀具修磨环节的尺寸校验，修磨工人在完成五刃刀具的刃口修磨后，不需要动用专用的刀具预调仪，用日常随身携带的卡尺加装这套附件，就能快速确认修磨后的刀具直径是否在公差范围内，减少专用检测设备的占用率。需要注意的是，因为不同厂家生产的卡尺量爪厚度、测量面平面度存在细微差异，首次使用前可以用已知直径的标准五刃棒规对换算系数做微量校准，补偿卡尺本身的安装间隙带来的测量误差，如果遇到特殊刃型、特殊螺旋角的五刃刀具，也可以根据实际测量需求对附件的定位槽角度做微调，适配更多非标准五刃刀具的测量需求。附件的整体结构没有复杂的传动部件，日常使用只需要定期清理定位槽内的切屑、切削液残留，就能长期保持测量精度，不会因为频繁拆装出现定位偏移的问题。
