输送机侧装式传感器防护安装支架

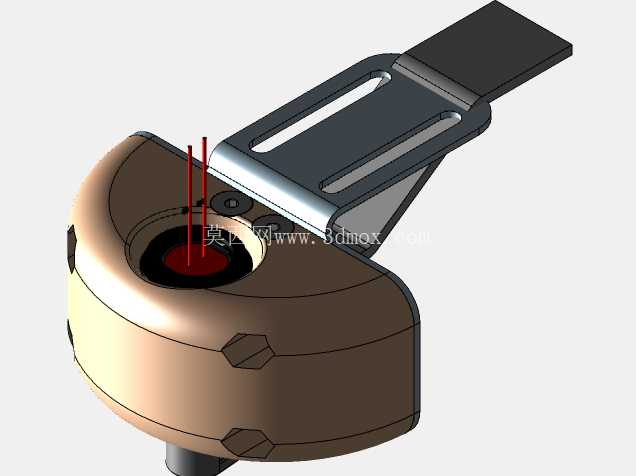

　　在包装输送线的日常运行场景里，传感器的安装可靠性直接决定了线体的检测稳定性，尤其是线体侧方的检测工位，传感器既要保证检测光路无遮挡，又要避免被输送过程中偏移的包装件剐蹭磕碰，这款侧装式传感器支架就是针对这类工况设计的安装结构。从实际使用场景来看，这类支架多用于箱装、袋装产品输送线的侧边到位检测、计数检测工位，安装位置通常在输送线侧梁的对应点位，支架的安装底座采用双长槽孔设计，长槽的走向与输送方向垂直，安装时可以根据实际检测距离需求，前后调整支架的探出长度，适配不同幅宽的输送线、不同检测距离的传感器型号，不需要额外加工安装孔，现场调试的灵活度很高。

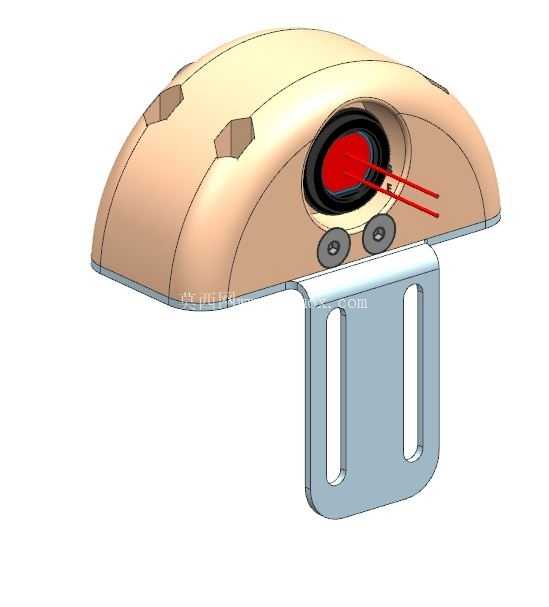

　　支架上部的防护壳体采用半包覆式的弧形结构，这种造型不是单纯的外观设计，而是从防护角度出发：弧形的顶面可以让意外剐蹭到支架的包装件顺着弧面滑过，不会出现直角结构勾挂包装纸箱、编织袋的问题，壳体上预留的六个沉头安装孔，是用来将防护壳固定在下方的安装座上的，沉孔设计可以让螺栓头完全埋入壳体表面，不会突出形成剐蹭点。传感器的安装位设置在防护壳的中心位置，安装孔的尺寸适配常用的圆柱型光电传感器，传感器装入后，检测端面略低于防护壳的前端面，这样即使有包装件偏移碰到支架位置，也只会接触到防护壳的端面，不会直接撞击传感器的检测镜头，避免镜头刮花、传感器本体受冲击移位的问题。

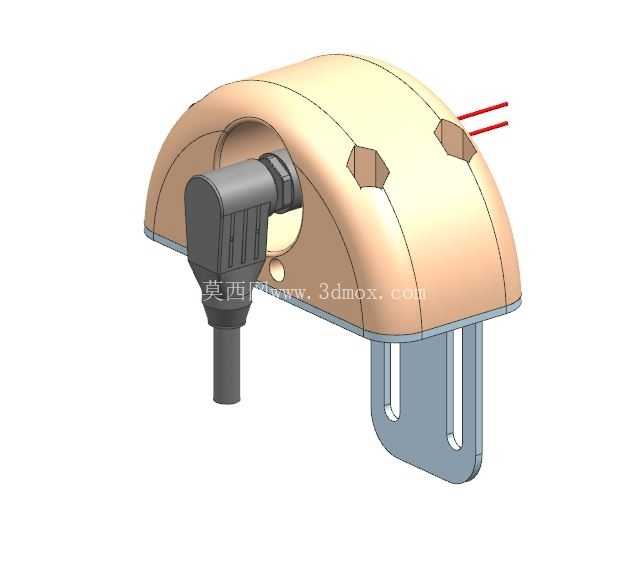

　　壳体上传感器安装位下方的两个小孔，是用来穿传感器线缆或者安装固定顶丝的，既可以通过顶丝锁紧传感器防止其转动移位，也可以让线缆从壳体内部走线，避免线缆外露被输送件勾扯。从安装边界来看，下方的L型安装板厚度适配常规输送线侧梁的安装间隙，安装板的两个长槽孔间距符合行业通用的安装孔距标准，可以直接替换原有老旧支架，不需要对现有线体的安装梁做二次加工。设计过程中，首先考虑的是防护优先级，因为输送线侧方的传感器故障率高的核心原因就是受外力碰撞，所以半包覆结构的壁厚做了针对性加强，同时控制整体重量，不会因为支架过重导致安装点长期受力变形；其次是调试便利性，双长槽的调节范围覆盖了常用的检测距离调整区间，现场安装时不需要额外制作转接板，松开安装螺栓就可以调整位置，调试到位后锁紧即可；另外，弧形壳体的边缘都做了圆角过渡处理，没有尖锐的棱角，既避免剐蹭包装产品，也能防止现场调试人员被划伤。

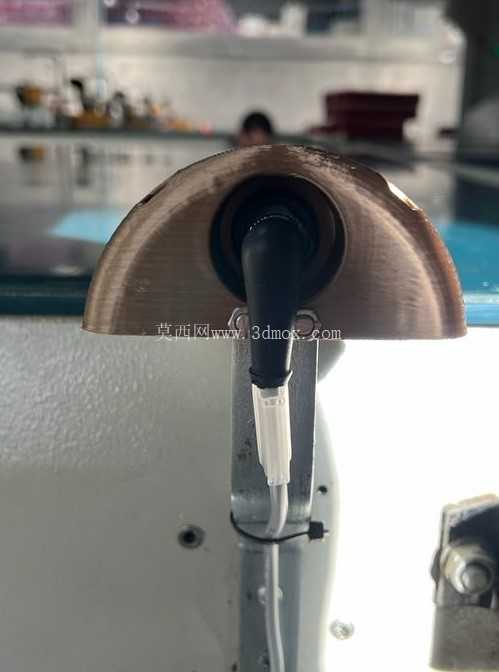

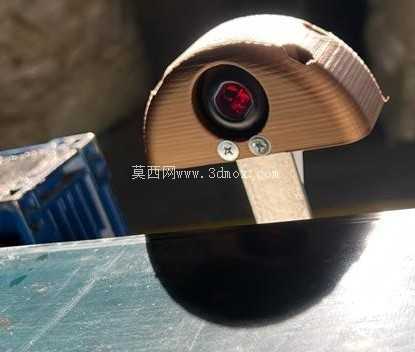

　　在实际工况验证中，这类支架可以有效降低侧装传感器的损坏率，尤其是在输送速度较快、包装件定位精度不高的线上，防护结构可以抵消大部分意外碰撞的冲击力，同时支架的安装基准面做了平面度处理，保证传感器安装后检测光路的水平度，不会因为支架安装面倾斜导致检测范围偏移。不同于普通的平板式安装支架，这款结构把防护功能和安装调节功能整合在一起，不需要额外加装传感器防护罩，减少了现场安装的零件数量，整体结构紧凑，探出长度控制在合理范围内，不会因为伸出过长导致支架在长期震动下出现下垂变形，适配绝大多数包装输送线的侧装检测工位使用。
