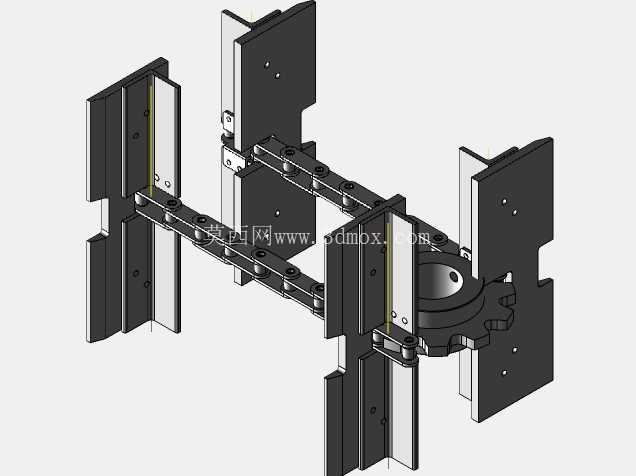

废料输送线用链轮链条传动组件结构

在冲压、压铸等连续生产的车间产线末端，废料输送环节的可靠性直接决定整条产线的连续运行时长，这套链轮链条传动组件正是为废料输送设备的核心传动段设计的配套结构，适配带托盘承托的链式输送工况，专门用来输送冲压边角料、压铸浇道余料这类带尖锐棱角、易卡滞的工业废料。从实际使用场景来看，这类传动组件通常安装在输送线的端部驱动位置，和减速电机输出轴直接配合，通过链轮齿和链条销轴的精准啮合，带动整条闭合链条循环运转，链条上固定的承托托盘会随链条运动，将落料区的废料持续输送至集料箱位置，避免废料堆积在设备下方造成卡机、人员清理的安全隐患。

设计这套结构的时候，首先要考虑的是废料输送的恶劣工况：输送的废料多为金属边角，容易掉落在链条和链轮的啮合间隙里，所以链轮的齿形做了适配大间隙的设计，齿槽宽度比普通传动链轮加宽15%左右，避免细小废料卡入齿槽造成跳齿、断链的问题；同时两侧的安装立板采用了分段式的开槽结构，一方面可以通过槽孔调整链轮的中心距，实现链条张紧度的快速调节，不需要额外加装张紧轮就可以抵消链条长期运行后的磨损伸长量，另一方面立板上的定位孔可以直接和输送线的侧梁型材对接，安装时不需要额外做转接支架，降低现场装配的工作量。

从安装边界来看，这套组件的横向安装宽度适配常规400mm幅宽的废料输送线，链轮的分度圆直径匹配节距12.7mm的标准输送链条，两侧立板的安装孔位间距和常用的铝型材、方钢焊接机架的孔系完全匹配，安装时只需要保证两侧链轮的同轴度误差不超过0.2mm，就可以避免链条运行过程中出现偏磨、掉链的问题。链条选用的是带附件的直板输送链，每间隔三个链节就预留了托盘安装的螺纹孔，托盘通过螺栓直接固定在链条附件上，托盘的挡边高度设计为50mm，刚好可以承托长度不超过100mm的块状废料，避免输送过程中废料滑落。

实际运行过程中，这套传动结构的传动效率可以稳定保持在0.96以上，因为链轮和链条的啮合是滚动摩擦，相比皮带传动不会出现废料划伤皮带、皮带打滑的问题，相比齿轮齿条传动又有更长的输送距离适配性，单段驱动就可以覆盖3-5米长度的输送段。设计时还特意在链轮的轮毂位置做了防尘密封的结构预留，可以加装端盖密封轴承，避免金属碎屑进入轴承造成磨损，延长维护周期，正常工况下这套组件的维护间隔可以达到6个月以上，只需要定期补充润滑脂、检查链条张紧度即可，不需要频繁更换易损件。另外，两侧的立板上还预留了传感器安装位，可以加装转速传感器实时监测链轮的运转状态，一旦出现卡滞、断链的情况可以立刻给产线发送停机信号，避免故障扩大。从结构细节来看，链条的销轴做了淬火处理，表面硬度达到HRC45-50，可以承受金属废料输送过程中的冲击载荷，链轮的齿面也做了高频淬火，耐磨性能比普通传动链轮提升两倍以上，适配24小时连续运行的产线工况。托盘采用的是折弯钢板结构，边缘做了倒角处理，不会刮落输送过程中的废料，同时托盘和链条的连接位置设计了长圆孔，可以补偿安装过程中的位置误差，避免装配应力造成的链条附加载荷。
