立式PLC实训操作教学装置结构设计

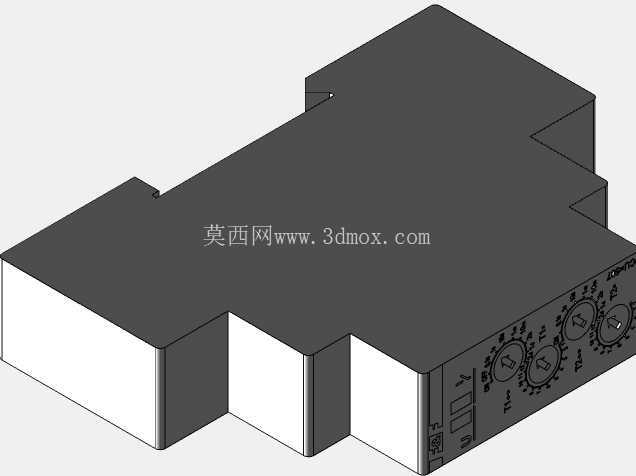

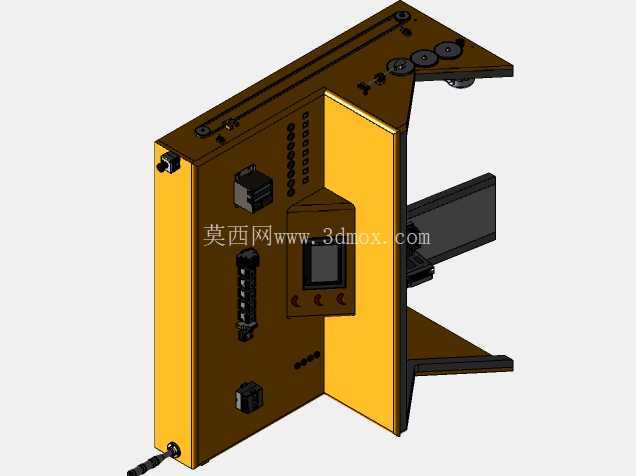

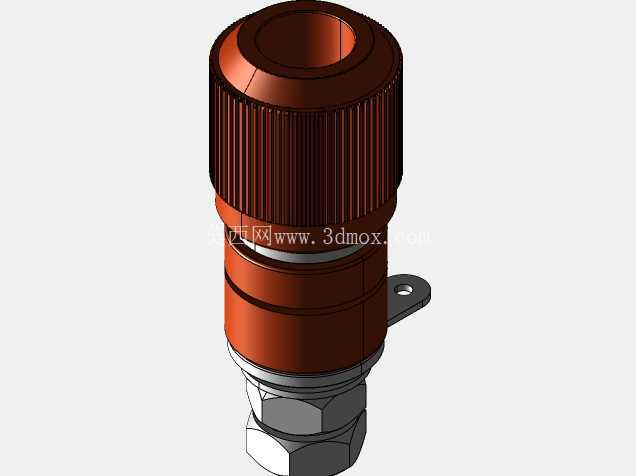

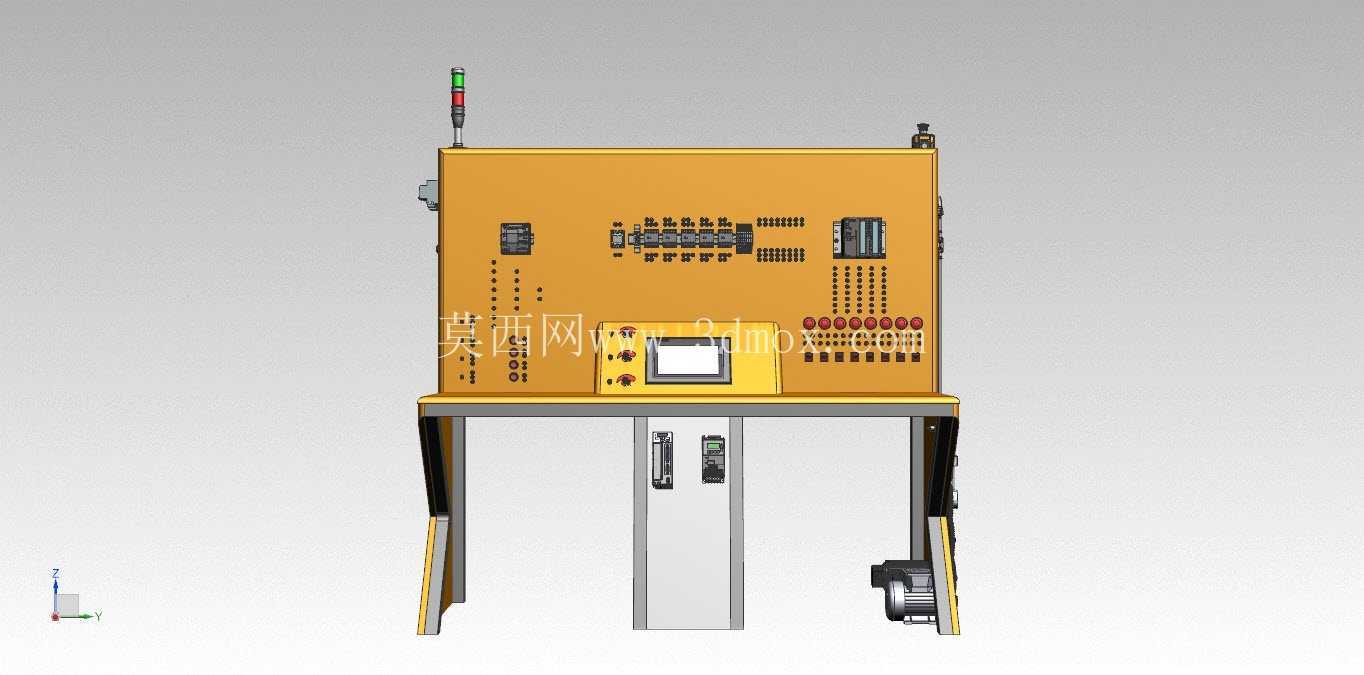

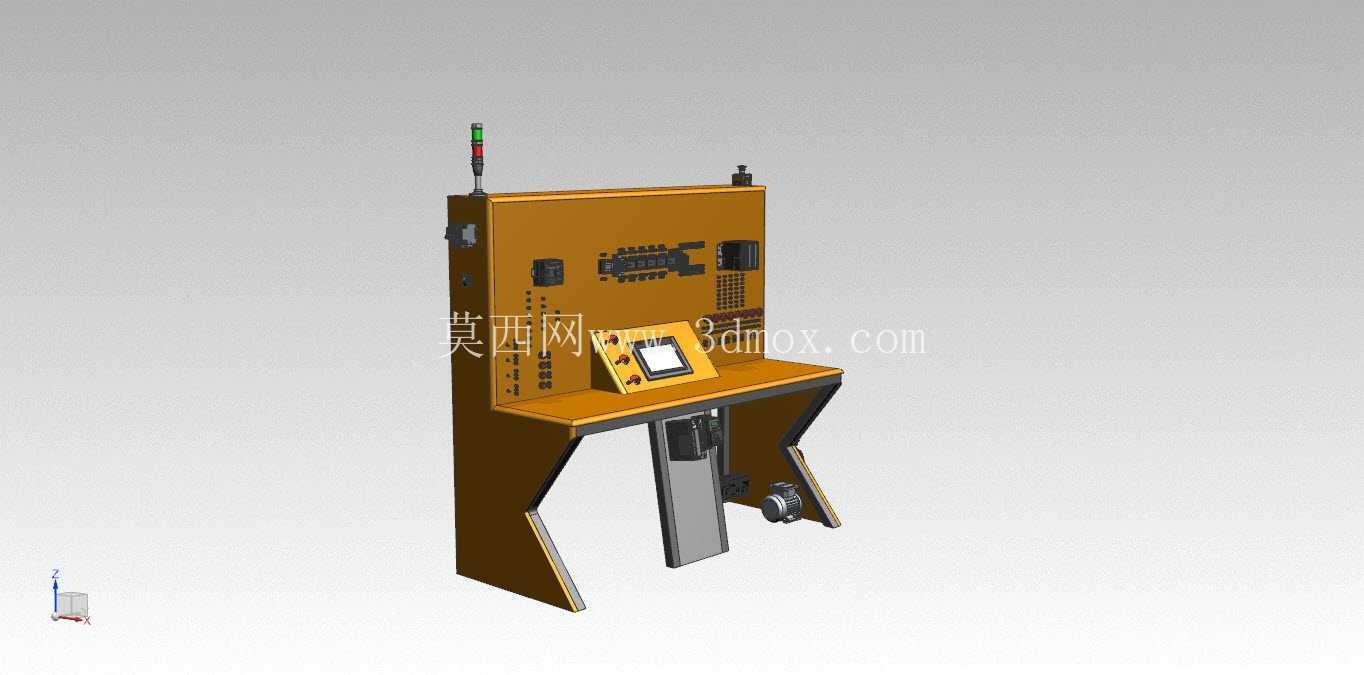

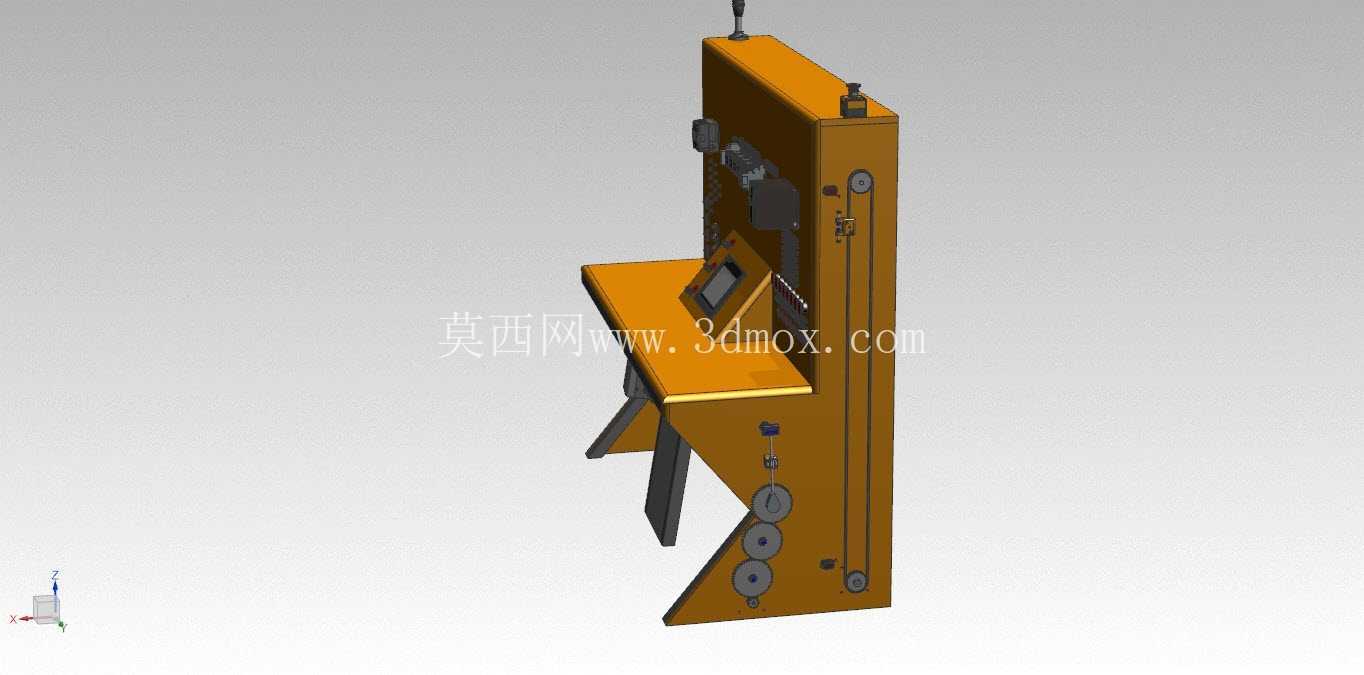

　　这套实训装置主要面向职业院校电气自动化、机电一体化专业的实操教学场景，也可用于企业新入职电气工程师的岗前实操训练，解决了传统PLC教学中理论与实操脱节、无法直观验证控制逻辑的痛点。装置采用立式落地结构，主体支撑框架采用型材拼接成型，上部为垂直安装的电气元件挂载面板，下部向前延伸出倾斜操作台面，整体安装边界宽度控制在800mm范围内，深度650mm，整体高度1700mm，不需要额外固定即可直接放置在实训教室地面，单台装置占用空间小，可满足教室内多台并排布置的需求，相邻装置之间预留600mm通行空间即可满足学生操作与教师指导的动线要求。

　　操作台面倾斜角度设置为15度，刚好适配站立操作时的视线角度，台面上预留了HMI显示屏的嵌入式安装位，屏幕安装后与台面齐平，避免操作时误碰磕碰，台面下方预留了走线槽空间，所有面板与台面之间的连接线都通过隐藏式线槽排布，既避免实训过程中线缆外露拉扯损坏，也能让学生直观学习工业设备的规范布线方式。垂直挂载面板上按照电气控制回路的排布逻辑分区布置元件，上部预留了PLC主机的安装导轨位，可兼容西门子S7-1200、S7-300系列PLC的安装尺寸，面板上预留的安装孔位采用通用长圆孔设计，不需要重新打孔即可适配不同型号PLC的固定需求；面板中部布置了多圈电位器模块，可模拟工业现场的温度、压力、流量等模拟量信号输出，学生可通过接线将电位器信号接入PLC的模拟量输入模块，练习模拟量读取、标定、数值转换的程序编写，同时可通过HMI屏幕实时读取采集到的模拟量数值，验证程序逻辑的正确性。

　　面板下部区域预留了交流伺服驱动器、伺服电机的安装位，伺服电机输出端预留了模拟负载的安装接口，可搭配转盘、传送带等不同负载模块，练习伺服位置控制、速度控制、转矩控制的参数调试与程序编写，学生可自主完成PLC脉冲输出、驱动器参数设置、电机动作调试的全流程操作，直观理解伺服控制系统的工作逻辑。整套装置的元件排布完全参照工业现场电气柜的布线规范，强电与弱电回路分开走线，每个元件旁都预留了标签位，方便学生实训时标记元件功能、线号，养成规范的电气设计习惯。

　　设计过程中充分考虑了实训场景的使用强度，所有元件安装位都做了防松设计，面板边缘做了圆弧倒角处理，避免学生操作时磕碰受伤，装置底部预留了四个可调脚杯，可根据地面平整度调整装置水平度，避免长期放置出现框架变形。不同于工业现场的封闭电气柜，这套实训装置的所有元件、接线端子都外露布置，学生可以直观观察到每个元件的接线方式、动作状态，不需要打开柜门即可完成接线、调试操作，大幅提升实训过程的效率，同时外露的结构也方便教师在教学过程中指着元件讲解原理，降低教学的理解门槛。

　　在功能拓展性上，面板上预留了30%的空余安装位，可根据教学需求拓展继电器模块、变频器模块、传感器模块等不同实训组件，不需要改动主体框架即可完成功能升级，适配不同阶段的教学需求，从基础的PLC逻辑控制入门，到复杂的模拟量闭环控制、多轴伺服联动实训都可在这套装置上完成。台面下方还预留了储物空间，可放置实训用的导线、螺丝刀、万用表等工具，方便学生实训时随手取用，避免工具乱丢乱放。
